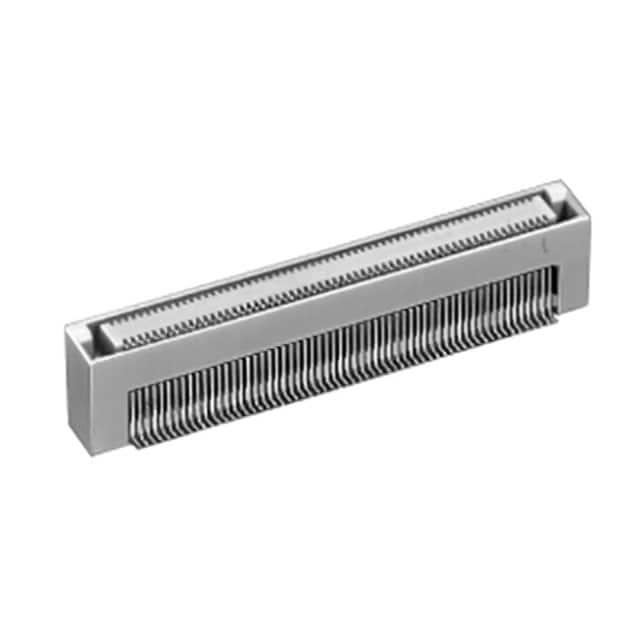

FX8C-100S-SV5(93)

厂牌: HIROSE ELECTRIC
产品描述: 焊盘 600μm 2 100pin SMD,P=0.6mm 贴片安装
供应商型号: AV-A-HISFX8C100SSV593
供应商: Avnet
标准整包数: 500
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) FX8C-100S-SV5(93)

FX8C-100S-SV5(93)概述


    产品简介


    FX8/FX8C 系列连接器 是由Hirose Electric Co., Ltd.生产的高可靠性连接器系列,具有0.6mm的间距和3mm至16mm的堆叠高度。这些连接器主要用于汽车、工业控制及通信等领域,提供了稳定可靠的电连接解决方案。

    技术参数


    - 绝缘电阻: ≥1000MΩ @ 250V DC
    - 耐压: ≥300V AC @ 1分钟无闪络或击穿
    - 接触电阻: ≤45mΩ @ 100mA (FX8) / ≤80mΩ @ 100mA (FX8C)
    - 振动: 在频率10至55Hz,单振幅0.75mm条件下,无超过1μs的电气断开
    - 湿度(稳态): 接触电阻≤55mΩ,绝缘电阻≥100MΩ @ 96小时,温度40℃,湿度90%-95%
    - 温度循环: 接触电阻≤55mΩ,绝缘电阻≥100MΩ,经过5个周期的温度循环测试
    - 耐焊接热: 无组件变形,不影响性能
    - 额定电流: 0.4A
    - 额定电压: 100V AC
    - 工作温度范围: -55℃ 至 +85℃ (FX8); -55℃ 至 +85℃ (FX8C)
    - 工作湿度范围: 40% 至 80% (FX8); 40% 至 80% (FX8C)
    - 储存温度范围: -10℃ 至 +60℃ (FX8); -10℃ 至 +60℃ (FX8C)
    - 储存湿度范围: 40% 至 70% (FX8); 40% 至 70% (FX8C)

    产品特点和优势


    1. 堆叠高度: 3mm至16mm可选,满足不同应用需求。
    2. 表面贴装共面度: 焊接区域共面度小于0.1mm,确保焊接质量。
    3. 内置导向装置: 使±0.6mm的错位对准成为可能,确保易于插拔。
    4. 误插入保护: 底部的凸块在位置和直径上不同,防止部件错误放置。
    5. 双联产品: 可以通过增加间距增强安装可靠性和精度,间距为11mm。
    6. 材料与镀层: 绝缘体采用UL94V-0等级的PPS树脂;接触件为磷青铜,接触面为金镀层。

    应用案例和使用建议


    应用案例:
    FX8/FX8C系列广泛应用于汽车、工业自动化设备和通信设备中,尤其是在需要高可靠性连接的地方。例如,在汽车电子系统中,这些连接器可以用于车身控制模块之间,确保车辆运行的安全性和稳定性。
    使用建议:
    - 板间支撑: 确保电路板之间有足够的支撑力,避免仅依靠连接器本身来支撑板子。
    - 焊接温度曲线: 遵循推荐的焊接温度曲线进行操作,以确保最佳焊接效果。

    兼容性和支持


    - 兼容性: FX8系列与FX8C系列不兼容,不可互相配对使用。
    - 支持: Hirose提供详尽的技术文档和支持服务,确保客户能够顺利安装和使用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器在振动环境中出现电气断开 | 检查是否有足够的支撑,确保正确的安装方法。 |
    | 连接器无法插入到位 | 检查是否有任何阻碍或异物阻碍插入,同时确认插针是否正确排列。 |

    总结和推荐


    FX8/FX8C系列连接器凭借其高可靠性、广泛的适用温度范围和多样的产品规格,非常适合需要高可靠性连接的应用场合。对于追求高性能、稳定性的用户来说,这款产品是值得推荐的选择。无论是在汽车、工业还是通信领域,这些连接器都展现出了卓越的性能和适应能力,从而成为市场上极具竞争力的产品。

FX8C-100S-SV5(93)参数

参数
排数 2
长度- 堆叠高度 -
针脚数 100pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 600μm
端接 焊盘
通用封装 SMD,P=0.6mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
