首页  >  产品百科  >  ZX62R-B-5P

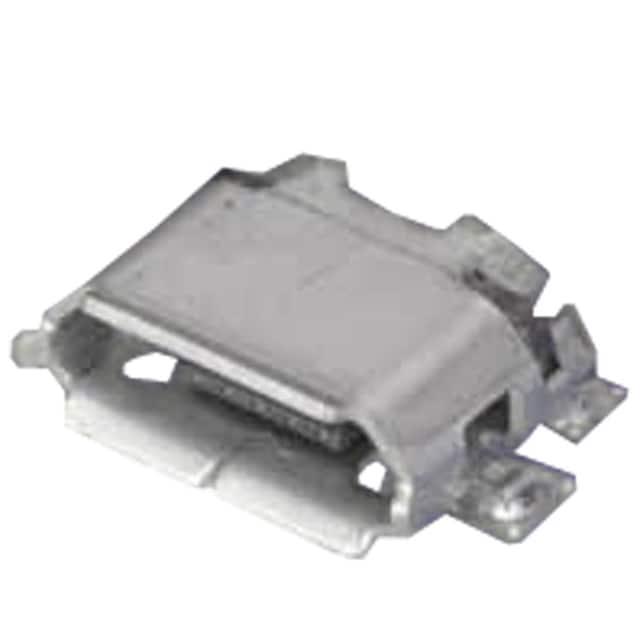

ZX62R-B-5P

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 水平安装,背面安装,贴片安装 8.8mm(长度)*5.6mm(高度)
供应商型号: 2300439
供应商: element14
标准整包数: 10
HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX62R-B-5P

ZX62R-B-5P概述

    # Micro-USB Connectors in the ZX Series: High-Performance Solutions for USB 2.0 Compliance

    产品简介


    基本介绍
    ZX系列微小尺寸的Micro-USB连接器是专为满足USB 2.0标准而设计的产品。这些连接器以其高度可靠性和极小的体积著称,在物理、电气及环境要求上完全符合Micro-USB标准。ZX系列提供插座(Receptacles)和插头(Plugs)两种类型,适用于多种安装和端接风格,广泛应用于消费电子、移动设备及其他需要高速数据传输的领域。
    主要功能与应用领域
    - 高可靠性:完全兼容USB 2.0规范,具备高速数据传输能力(高达480 Mbps)。
    - 多样化选择:提供多种接口配置(如Micro-B、Micro-AB)和安装方式(如顶置式、中置式、直插式等),适合不同类型的设备设计需求。
    - 广泛用途:应用于智能手机、平板电脑、便携式存储设备、充电设备等领域,帮助实现高效的数据通信和电源管理。

    技术参数


    以下是从技术手册中提取的关键技术参数,涵盖关键规格和性能指标:
    | 参数项 | 描述 |

    | 电流额定值 | 每个触点最大1 A;第1和第5触点可达1.8 A;其余触点0.5 A |
    | 电压额定值 | 30 V AC |
    | 操作温度范围 | -30°C 至 +85°C |
    | 存储温度范围 | -30°C 至 +60°C |
    | 接触电阻 | 最大30 mΩ @ 100 mA |
    | 耐压性能 | 在100 V AC下测试1分钟无闪络或绝缘击穿现象 |
    | 电容值 | 相邻触点间最大电容值为2 pF(@ 1 kHz AC电压) |
    | 耐用性 | 接触电阻升高至初始值的10 mΩ时,可完成最多10,000次插拔 |
    产品特点与优势
    独特功能
    1. 微型化设计:与标准Mini-USB相比,体积减少约60%,同时保持480 Mbps的高速数据传输性能。
    2. 多样化的接口配置:支持Micro-B和Micro-AB两种标准配置,提供正装、反装、中置等多种样式,满足多场景需求。
    3. 可靠的机械结构:独特的Hirose主动锁扣机制保证多次插拔后仍能维持平稳且持久的“咔哒”体验。
    优势分析
    - 紧凑型设计:适配空间受限的设备,如超薄手机和平板电脑。
    - 高耐用性:卓越的耐磨性能延长产品寿命,确保长期稳定运行。
    - 领先认证:Hirose是首个获得Micro-USB认证的公司(TID编号),确保产品质量与合规性。
    应用案例与使用建议
    实际应用场景
    1. 智能手机和平板电脑:作为主充电接口,用于设备快速充电和数据同步。
    2. 音频设备:支持耳机插口转换,例如将传统的3.5 mm音频输出转换为Micro-USB接口。
    3. 便携存储设备:用于外接硬盘或数据备份,支持高速数据传输需求。
    使用建议
    - 在高频插拔的应用场景中,建议使用带有锁扣机制的型号以增加连接稳固性。
    - 为了确保最佳信号质量,设计电路时应避免过多走线干扰,并根据推荐布局(PCB mounting pattern)精确放置连接器。
    - 在高温环境中使用时,需注意选择适当的焊接工艺并参考推荐的焊接温度曲线。
    兼容性与支持
    兼容性
    ZX系列Micro-USB连接器兼容所有符合USB 2.0规范的设备,具有广泛的通用性。连接器壳体采用不锈钢材质,并支持锡合金镀层,增强了抗腐蚀能力和机械强度。
    厂商支持
    Hirose提供详尽的技术文档和专业的技术支持,帮助客户解决设计与生产过程中遇到的问题。如需查询特定零件的图纸或详细规格,请直接联系厂商。

    常见问题与解决方案


    以下是根据手册整理出的一些常见问题及其解决方法:
    | 问题 | 解决方案 |

    | 插拔时出现卡顿 | 确保正确插入方向并避免施加额外力 |
    | 接触不良 | 检查连接器与PCB之间的焊接质量及接地情况 |
    | 温度异常高 | 遵循推荐焊接温度曲线进行操作,同时确保设备散热良好 |
    总结与推荐
    综合评估
    Hirose ZX系列Micro-USB连接器凭借其小型化设计、高可靠性及出色的耐用性,在竞争激烈的电子市场中脱颖而出。它不仅满足了USB 2.0标准的所有要求,还通过多种灵活的安装选项和接口配置,成为多行业领域的理想选择。
    推荐结论
    综上所述,我们强烈推荐ZX系列Micro-USB连接器,尤其是在对空间和性能有较高要求的设计项目中。无论是智能手机还是便携存储设备,Hirose提供的这一解决方案都将为您的产品带来显著的竞争优势。

    版权说明:本文引用了Hirose Electric Co., Ltd.的资料,版权所有 © 2016 Hirose Electric Co., Ltd.保留所有权利。

ZX62R-B-5P参数

参数
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
长*宽*高 8.8mm(长度)*5.6mm(高度)
安装方式 水平安装,背面安装,贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

ZX62R-B-5P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX62R-B-5P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX62R-B-5P ZX62R-B-5P数据手册

ZX62R-B-5P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.9859 ¥ 8.252
50+ $ 0.8564 ¥ 7.1682
100+ $ 0.8 ¥ 6.696
250+ $ 0.7128 ¥ 5.9663
500+ $ 0.6603 ¥ 5.5263
1000+ $ 0.5833 ¥ 4.8825
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
