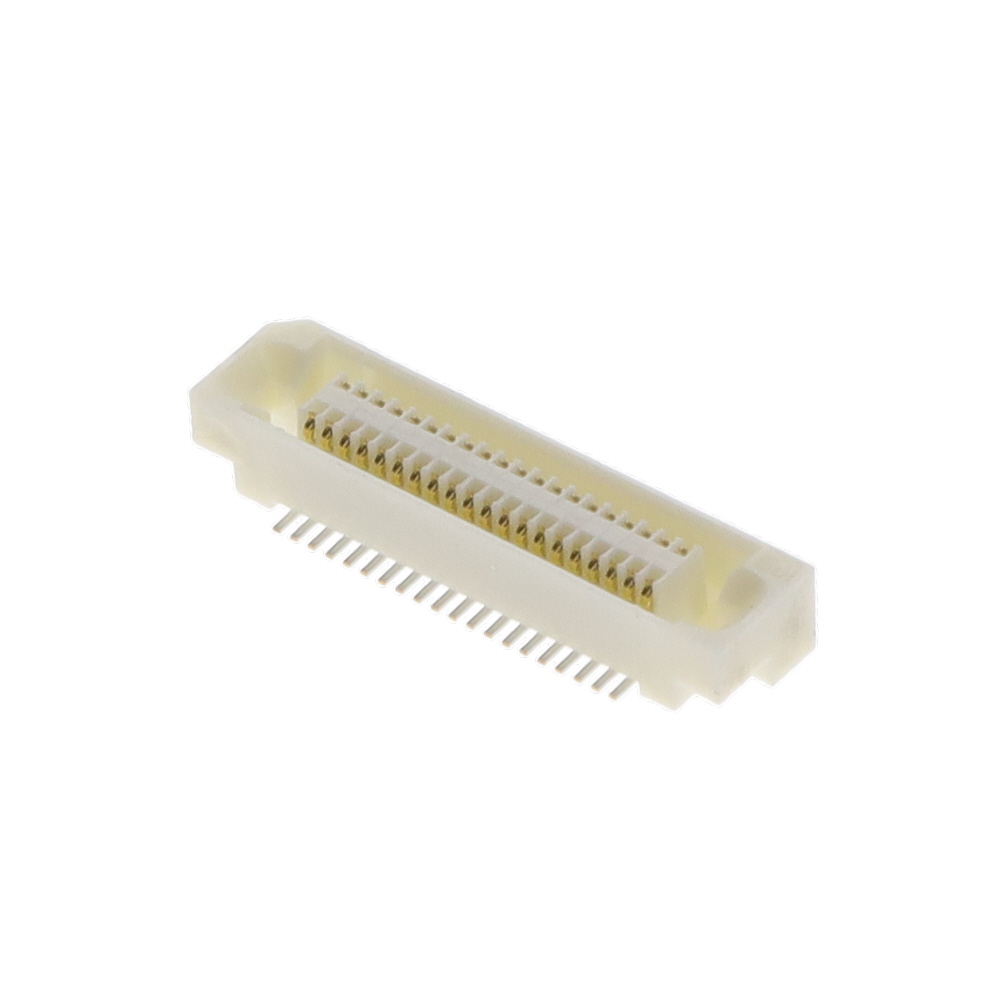

FX6-40S-0.8SV(93)

厂牌: HIROSE ELECTRIC
产品描述: 焊盘 800μm 2 40pin 贴片安装
供应商型号: 798-FX640S08SV93
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) FX6-40S-0.8SV(93)

FX6-40S-0.8SV(93)概述


    产品简介


    FX6系列0.8mm间距堆叠高度5至9毫米连接器是一款适用于微型化和轻量化的高精度板对板连接器。它广泛应用于便携终端、笔记本电脑及其他需要小型化设计的设备。该系列连接器提供了多种接触点数(20到100),能够满足不同的应用需求。

    技术参数


    - 堆叠高度:5至9毫米
    - 有效接触长度:1.7毫米
    - 电流额定值:0.5安培
    - 电压额定值:100伏交流电
    - 操作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%

    产品特点和优势


    - 可调节堆叠高度:通过每1毫米步进调节堆叠高度,确保精确安装。
    - 高可靠度:1.7毫米的有效接触长度提供了充足的接触裕量。
    - 自动对齐:自对齐功能允许±1毫米的误差容限,简化装配过程。
    - 自动贴装:采用标准包装规范,适合自动化贴装,减少了人工成本。
    - 高精度:表面贴装部件的高度公差保持在0.1毫米以内,确保高可靠性。

    应用案例和使用建议


    应用案例
    - 便携式终端:由于其小型化和轻量化的特点,适用于便携式终端设备。
    - 办公设备:在各种办公设备中也经常使用,例如打印机、扫描仪等。
    - 工业控制:用于工业控制系统,要求连接器具备高可靠性。
    使用建议
    - 温度控制:在焊接过程中,要严格遵循推荐的焊接温度曲线,以避免损坏连接器。
    - 预留间隙:在装配过程中,确保连接器之间预留1毫米的间隙,以保证有效的接触长度。
    - 兼容性考虑:对于堆叠高度超过5毫米的应用,可能需要额外的设计调整。

    兼容性和支持


    - 兼容性:该系列连接器可以与标准组件配合使用,适用于多种不同类型的电路板和设备。
    - 厂商支持:HIROSE提供全面的技术支持,包括详细的图纸和规格说明。

    常见问题与解决方案


    1. 问题:如何确定焊接温度?
    - 解答:请参考技术手册中的焊接温度曲线,并根据实际应用中的具体条件进行调整。如有疑问,可咨询焊膏和设备制造商。

    2. 问题:如何确保连接器的高可靠性?
    - 解答:严格按照手册中的使用说明操作,确保正确的安装和焊接条件。此外,选择高质量的焊膏和适当的焊接工艺也是关键因素。

    总结和推荐


    FX6系列0.8mm间距堆叠高度5至9毫米连接器凭借其高度可靠的性能、广泛的适用范围以及易用性,在众多应用场景中表现出色。无论是便携终端还是办公设备,这款连接器都是理想的选择。因此,强烈推荐在相关项目中使用此款连接器。

FX6-40S-0.8SV(93)参数

参数
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FX6-40S-0.8SV(93)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX6-40S-0.8SV(93)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC FX6-40S-0.8SV(93) FX6-40S-0.8SV(93)数据手册

FX6-40S-0.8SV(93)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7605 ¥ 31.7762
10+ $ 2.937 ¥ 24.8177
25+ $ 2.541 ¥ 21.4715
100+ $ 2.3544 ¥ 19.8947
250+ $ 2.1708 ¥ 18.3433
500+ $ 2.0412 ¥ 17.2481
1000+ $ 1.848 ¥ 15.6156
2000+ $ 1.806 ¥ 15.2607
库存: 261
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.77
