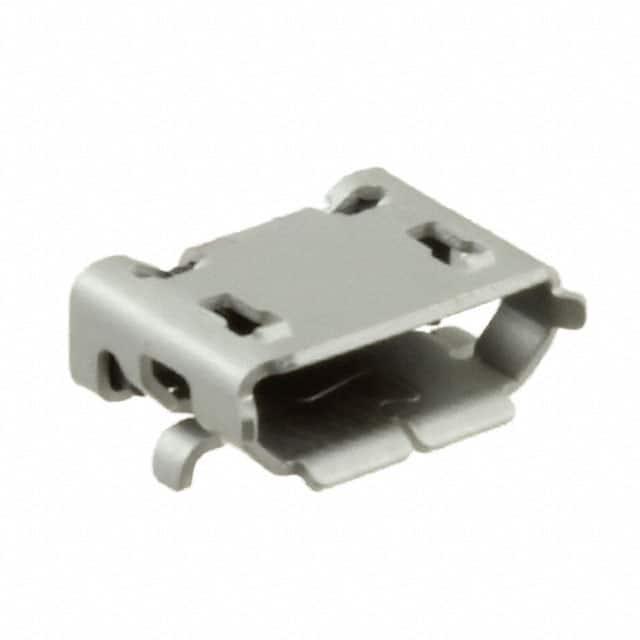

ZX62D1-B-5PA(30)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 底座安装,水平安装,贴片安装,通孔安装
供应商型号: 4072277
供应商: 海外现货
标准整包数: 10
HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX62D1-B-5PA(30)

ZX62D1-B-5PA(30)概述

    ZX Series Micro-USB Connectors: Technical Overview and User Guide

    1. 产品简介


    ZX Series 微型 USB 连接器符合 USB 2.0 标准,专为高可靠性而设计。这些连接器可用于多种类型的设备,包括消费电子产品、汽车系统和其他需要高可靠性的场合。它们的小巧尺寸和高传输速率使其成为各种应用的理想选择。

    2. 技术参数


    ZX Series 微型 USB 连接器的技术参数如下:
    - 电流额定值:每个触点 1A,触点 1 和 5 可以承受 1.8A,其他触点 0.5A。
    - 电压额定值:交流 30V。
    - 工作温度范围:-30°C 到 +85°C。
    - 接触电阻:最大 30mΩ(100mA 时)。
    - 耐压能力:无闪络或绝缘击穿(交流 100V/1 分钟)。
    - 电容:相邻触点间最大 2pF(1,000Hz 时)。
    - 耐用性:接触电阻从初始值上升最大 10mΩ,经过 10,000 次插拔。
    - 总插入/拔出力:插入力最大 35N,拔出力最小 8N。

    3. 产品特点和优势


    ZX Series 微型 USB 连接器具备以下显著特点和优势:
    - 尺寸缩减:与标准 Mini-USB 连接器相比,ZX 系列连接器尺寸减少了约 60%,但仍保持了 USB 2.0 标准的高速数据传输能力(480 Mbps)。
    - 接口配置:提供 Micro-B 和 Micro-AB 两种接口,以及标准、中置和倒装三种安装方式。
    - 表面处理:绝缘体采用 LCP 材料,接点采用铜合金并选择性镀金,壳体采用不锈钢材料,具有良好的抗腐蚀性能。
    - 可靠的插拔操作:独特的主动锁紧机制确保了插拔过程的顺畅和长久的使用寿命。
    - Hirose 认证:Hirose 是首批获得 Micro-USB 认证的公司之一,其连接器通过了严格的认证测试。

    4. 应用案例和使用建议


    ZX Series 微型 USB 连接器适用于多种应用,例如:
    - 数据传输:USB 数据线传输高达 480 Mbps 的数据。
    - 音频应用:用于耳机或其他音频设备的连接。
    - 充电:用于设备的电源输入端口。
    - 汽车应用:用于车载系统,需咨询 Hirose 代表获取更多可靠性信息。
    使用建议:
    - 在装配时务必遵循正确方向进行插入和拔出,避免对电缆直接施力。
    - 注意保护连接器免受外部过度力量的影响。

    5. 兼容性和支持


    ZX Series 微型 USB 连接器与其他标准 USB 2.0 设备完全兼容。如果您有任何疑问或需要进一步的支持,可联系 Hirose 客户服务团队。

    6. 常见问题与解决方案


    - Q: 插拔过程中感觉阻力较大怎么办?
    - A: 确保连接器插头和插座均来自 Hirose,以确保最佳性能。使用前确认插头和插座已正确组装。
    - Q: 如何判断连接器是否损坏?
    - A: 检查是否有明显的机械损伤或烧焦痕迹。如果存在这些问题,应更换新的连接器。

    7. 总结和推荐


    ZX Series 微型 USB 连接器凭借其紧凑的尺寸、卓越的传输速率和出色的耐用性,在众多应用领域表现出色。其独特的锁紧机制和 Hirose 的严格认证保证了产品的质量和可靠性。强烈推荐在需要高速数据传输且空间有限的应用场景中使用。
    通过本文的详细介绍,您应该对 ZX Series 微型 USB 连接器有了全面的了解。如果您正在寻找高性能、高可靠性的 USB 连接器解决方案,ZX Series 绝对是您的不二之选。

ZX62D1-B-5PA(30)参数

参数
额定电压 30V(AC)
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
安装方式 底座安装,水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

ZX62D1-B-5PA(30)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX62D1-B-5PA(30)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX62D1-B-5PA(30) ZX62D1-B-5PA(30)数据手册

ZX62D1-B-5PA(30)封装设计

查看详情并下载
Symbol
Footprint
3D Model
