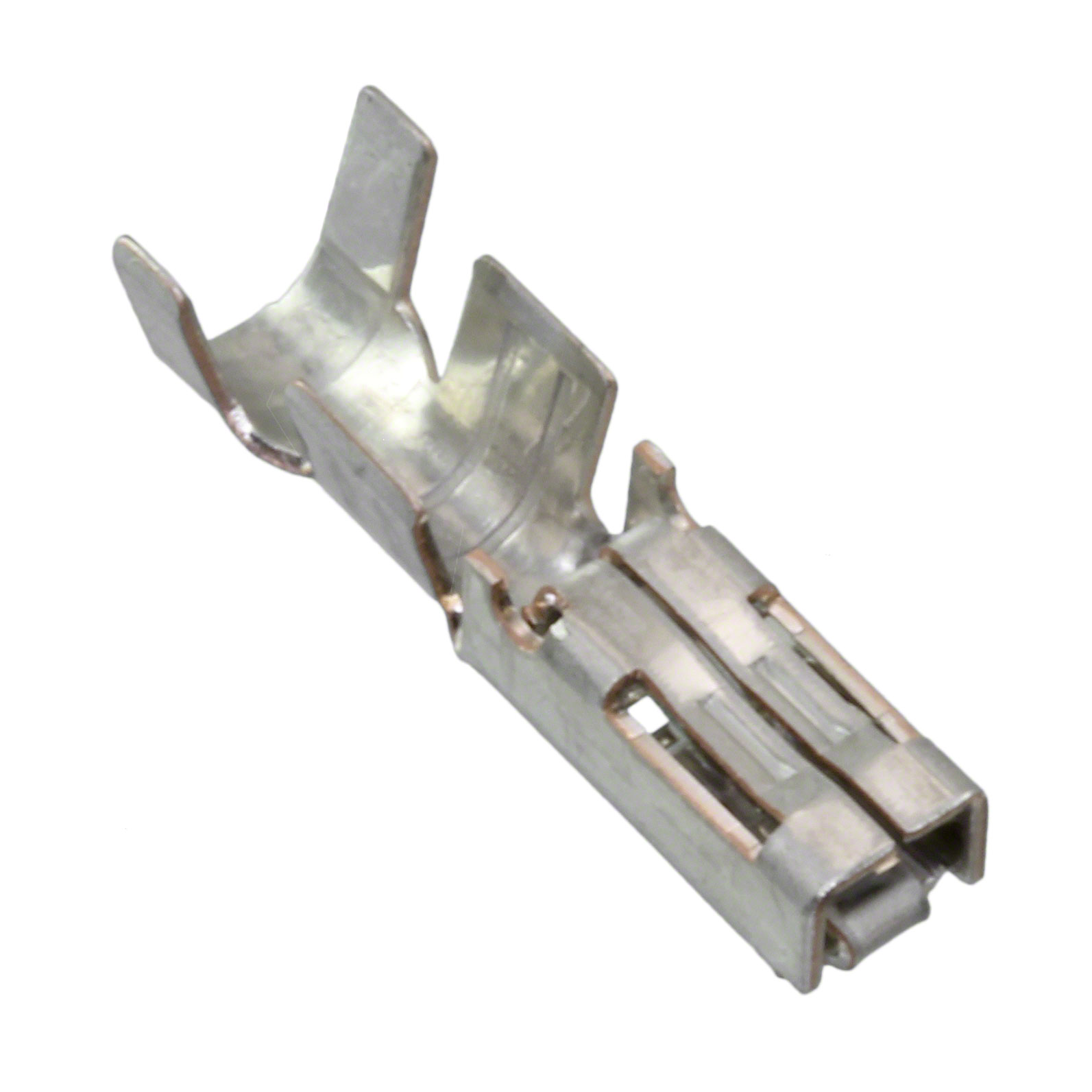

MDF6-1618SC

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Connector Headers and PCB Receptacles 压接 锡 16-18 AWG 压入式
供应商型号: J-MDF6-1618SC
供应商: 云汉优选
标准整包数: 20
HIROSE ELECTRIC 矩形连接器 - 触头 MDF6-1618SC

MDF6-1618SC概述

    MDF6 系列 3.5mm 间距微型双排连接器技术手册

    产品简介


    MDF6 系列是一款 3.5mm 间距的微型双排连接器,专为二次电源单元设计,符合 UL 和 CSA 安全标准。该系列适用于各种设备的二次电源供应,具备高可靠性,尤其适用于汽车等需要高度稳定性的应用场合。

    技术参数


    - 额定电流:最大电流 7A(使用 16 AWG 线时)
    - 接触间距:3.5mm
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 电压等级:300V AC
    - 绝缘电阻:最小 1,000MΩ(500V DC 测试)
    - 耐压:1,500V AC/1 分钟
    - 接触电阻:最大 30mΩ
    - 振动测试:无超过 1μs 的电性中断,频率 10 到 55Hz,单振幅 0.75mm,每轴方向 2 小时

    产品特点和优势


    1. 小型化设计:采用 3.5mm 间距,空间节省,适合紧凑设计。
    2. 高电流容量:尽管尺寸小,但可承受高达 7A 的电流,适合大功率应用。
    3. 抗扭转设计:采用盒式头端设计,有效抵抗扭力,防止误插入。
    4. 可靠连接:内置锁紧机制,确保连接稳定,避免意外断开。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车电子、通信设备、工业自动化等领域的二次电源系统。
    - 使用建议:
    - 在安装过程中应遵循推荐的焊接条件,以保证连接的稳定性。
    - 清洁和连接操作应参考《尼龙连接器使用手册》中的指导。
    - 选择适用的电缆并进行正确的剥线处理,以确保最佳的电气性能。

    兼容性和支持


    - 兼容性:支持 16AWG 至 22AWG 电缆,与特定规格的插头配合使用,提供多种包装选项。
    - 技术支持:提供详细的技术文档和使用手册,用户可通过制造商官网获取更多信息和支持。

    常见问题与解决方案


    - 问题 1:接触电阻过高
    - 解决方案:检查连接是否松动,确保连接处清洁且紧固。
    - 问题 2:接触不稳
    - 解决方案:确认电缆剥线长度合适,检查连接器是否有变形。
    - 问题 3:无法正常插入
    - 解决方案:检查插头与插座是否匹配,确保没有错误插入。

    总结和推荐


    MDF6 系列 3.5mm 间距微型双排连接器具有优异的可靠性、紧凑的设计和出色的电流承载能力,适用于多种应用场景。推荐用于需要高稳定性和紧凑设计的二次电源系统。通过制造商提供的详尽文档和技术支持,可以确保用户在使用过程中的顺利体验。
    此篇技术手册涵盖了产品的基本介绍、技术参数、产品特点、应用场景及建议、兼容性和支持以及常见问题解答等内容,有助于用户全面了解 MDF6 系列连接器的特点和使用方法。

MDF6-1618SC参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 16-18 AWG
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

MDF6-1618SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

MDF6-1618SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC MDF6-1618SC MDF6-1618SC数据手册

MDF6-1618SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 2.1297
100+ ¥ 1.0004
10000+ ¥ 0.9306
库存: 4230
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 42.59
