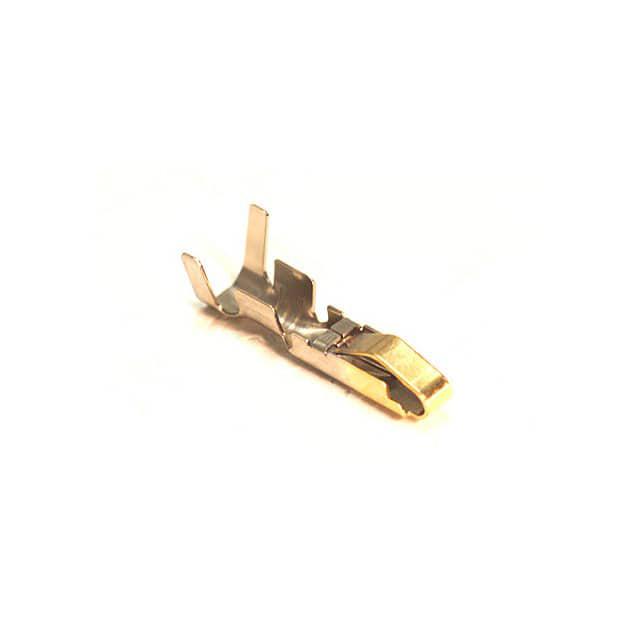

QR/P1-SC1B-121(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Contact SKT Crimp ST Cable Mount 14-16AWG Bag
供应商型号: 798-QRP1SC1B12112
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 触头 QR/P1-SC1B-121(12)

QR/P1-SC1B-121(12)概述

    QR/P1 系列产品技术手册解析

    一、产品简介


    QR/P1 系列是矩形高针数、紧凑型插拔连接器,专为机架和面板设计,适用于各种需要高密度安装的应用场景。作为 QR/P 系列的更紧凑版本,QR/P1 系列支持 8、12、16、24 和 32 种不同针数的选择,满足多种复杂电路布局的需求。其典型应用场景包括工业控制设备、通信网络、医疗设备、自动化系统等,提供卓越的可靠性和可操作性。

    二、技术参数


    以下是 QR/P1 系列的主要技术规格:
    - 额定电流:
    - 功率接触器:14 AWG 时最大 13A;16 AWG 时 8A;18 AWG 时 5A;20 AWG 时 2.5A;22 AWG/24 AWG 时 2A 或 1A。
    - 信号接触器:3A、1A、0.5A(根据线径变化)。
    - 额定电压:
    - 功率:250V AC(某些型号支持高达 300V DC)。
    - 信号:125V AC 或 150V DC。
    - 绝缘电阻:≥5000 MΩ(测试电压 500V DC)。
    - 耐压强度:
    - 功率:1000V AC(持续 1 分钟)。
    - 信号:500V AC(持续 1 分钟)。
    - 工作温度范围:-10℃ 至 +60℃。
    - 安全认证:UL、CSA、TÜV 认证。

    三、产品特点和优势


    1. 紧凑设计:相较于 QR/P 系列,QR/P1 提供更高的针数密度,适用于有限空间的布局需求。
    2. 浮动设计:通过浮动套管设计实现±0.4mm 的浮动范围,增强抗振能力,确保长期运行可靠性。
    3. 多样选择:支持 5 种针数配置,涵盖 8 到 32 针的广泛应用场景。
    4. 高可靠接合:采用压接工艺实现简单高效的操作和高可靠连接。
    5. 通用认证:通过多项国际安全认证,确保其在全球范围内的适用性。

    四、应用案例和使用建议


    - 工业自动化:适合机器视觉设备、机器人控制器等对连接器密度要求高的场合,建议选择 16 针以上型号以支持更多信号传输。
    - 通信设备:用于通信基站中的信号和电源传输,优先考虑信号连接器的屏蔽性能,避免干扰。
    - 医疗设备:在需要高频插拔的场景下,确保线缆直径适配(14-16 AWG),并严格遵守无菌操作规范。
    使用建议:
    1. 合理规划布局:在设计时需预留足够的面板安装间隙(≤1.5mm)。
    2. 选择合适的工具:手动或自动压接工具应根据具体针脚类型匹配(如 CM-105C 手动工具)。
    3. 定期检查接触点:针对高频振动环境,应定期检查接触器是否松动或老化。

    五、兼容性和支持


    - 兼容性:QR/P1 系列与同系列连接器高度兼容,且能与其他标准设备无缝对接。
    - 技术支持:HIROSE 提供详尽的技术文档、在线培训及售后服务,可帮助客户快速解决问题。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 接触不良 | 检查压接工艺是否正确,必要时更换工具重新压接。 |
    | 插拔阻力大 | 清理连接器表面杂质,并确认线缆直径符合规格要求。 |
    | 环境适应性差 | 在极端温湿度环境下使用时,建议加装防护罩。 |

    七、总结和推荐


    QR/P1 系列以其紧凑设计、高可靠性、广泛的适用性成为高端连接器市场的佼佼者。无论是工业自动化还是医疗设备领域,这款产品均展现出强大的市场竞争力。因此,对于需要高密度、高性能连接器的应用场景,我们强烈推荐使用 QR/P1 系列产品。
