QR/P8-PC-111

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC

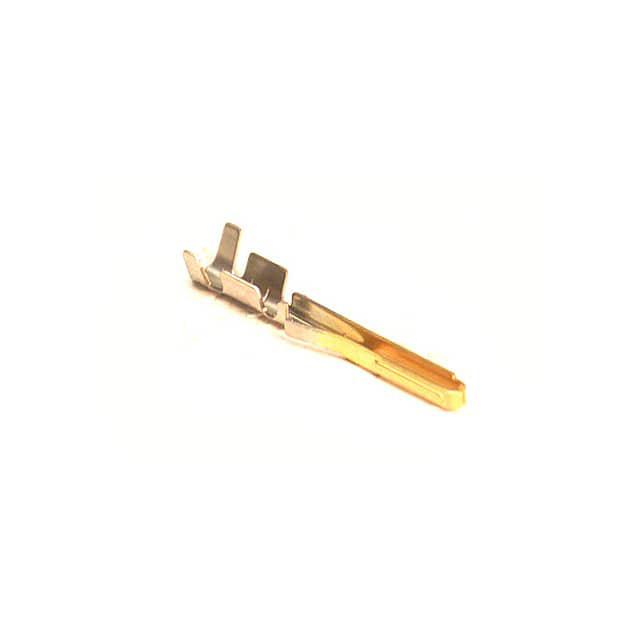

产品描述: Hirose 镀金压接端子 公端子, QR/P8系列, 最大0.5mm²
供应商型号: 798-QRP8PC111
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 触头 QR/P8-PC-111

QR/P8-PC-111概述

    QR/P8 系列超紧凑型矩形高引脚数插拔连接器技术手册

    产品简介


    QR/P8 系列是 Hirose Electric Co., Ltd. 推出的一款超紧凑型矩形高引脚数插拔连接器。该系列产品是 QR/P、QR/P1 和 QR/P4 系列连接器的升级版,专为机架和面板应用而设计。与传统型号相比,QR/P8 系列更小巧、更紧凑,具有更高的可靠性和更广泛的引脚配置选项,适用于多个行业领域。

    技术参数


    QR/P8 系列连接器的关键技术参数如下:
    - 操作温度:-10°C 至 +60°C
    - 额定电流:
    - 功率:3A(当使用 20AWG 导线时)
    - 信号:2A(当使用 24AWG 导线时)
    - 额定电压:
    - 功率:300V AC
    - 信号:30V AC
    - 接触电阻:最大 30mΩ(1A 直流下)
    - 绝缘电阻:最小 1000MΩ(500V DC 下)
    - 耐压能力:
    - 功率:2000V AC(1 分钟)
    - 信号:500V AC(1 分钟)
    - 认证标准:UL、CSA、TÜV 认证
    - 适用导线:
    - 厚导线:20AWG 至 24AWG
    - 薄导线:24AWG 至 28AWG

    产品特点和优势


    QR/P8 系列连接器具有以下显著特点和优势:
    1. 体积小:相较于 QR/P4 系列,体积减少了 20%,非常适合空间受限的应用场景。
    2. 一体化设计:引导针和外壳为一体成型设计,节省空间。
    3. 浮动设计:采用阶梯螺钉,实现浮动设计,提高连接稳定性。
    4. 安全性高:通过 UL、CSA、TÜV 等多项国际安全认证。

    应用案例和使用建议


    QR/P8 系列连接器广泛应用于各种领域,包括工业自动化、通信设备、医疗仪器等。具体应用场景如下:
    - 工业自动化:在工业机器人和自动化控制系统的复杂布线中,QR/P8 系列连接器因其紧凑设计和高可靠性成为优选。
    - 通信设备:在通信基站和其他通信设备中,其高引脚数和多功能性可以有效提升系统集成度。
    - 医疗仪器:由于其在高压测试中的稳定表现,适合用于医疗器械的设计。
    使用建议:
    - 选择合适的电缆类型和规格,以确保最佳性能和使用寿命。
    - 在组装过程中使用 Hirose 官方推荐的工具,以保证连接质量。

    兼容性和支持


    QR/P8 系列连接器具有良好的兼容性,可与其他标准接口的设备和组件配合使用。Hirose Electric 提供全面的技术支持和售后服务,包括详尽的产品文档和在线技术支持平台,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    根据技术手册中的常见问题列表,我们整理了一些可能遇到的问题及其解决方案:
    - 问题 1:连接器无法正常插入导线。
    - 解决方案:检查导线是否符合规格要求,确保使用正确的压接工具进行压接。
    - 问题 2:连接器在高温环境下工作不稳定。
    - 解决方案:确认工作温度范围,并在超出规定范围时采取适当的散热措施。
    - 问题 3:连接器接触不良。
    - 解决方案:重新检查连接器的安装位置和紧固螺丝,确保无松动现象。

    总结和推荐


    总体来看,QR/P8 系列连接器以其独特的紧凑设计、高可靠性及多功能性,在众多应用场景中展现出卓越的表现。如果您正在寻找一款体积小、易于安装且兼容性强的连接器,QR/P8 系列无疑是理想的选择。强烈推荐给需要高效、稳定连接解决方案的客户。

QR/P8-PC-111参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

QR/P8-PC-111厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P8-PC-111数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P8-PC-111 QR/P8-PC-111数据手册

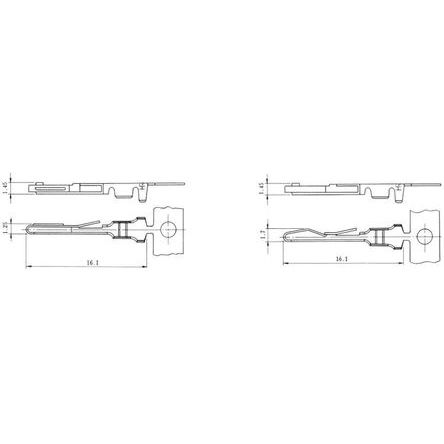

QR/P8-PC-111封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
10+ $ 0.3289 ¥ 2.7792
25+ $ 0.2852 ¥ 2.4099
100+ $ 0.2668 ¥ 2.2545
300+ $ 0.2211 ¥ 1.8683
2500+ $ 0.1879 ¥ 1.5879
20000+ $ 0.1701 ¥ 1.4373
库存: 1852
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.4
