首页  >  产品百科  >  HIF3BA-40D-2.54R

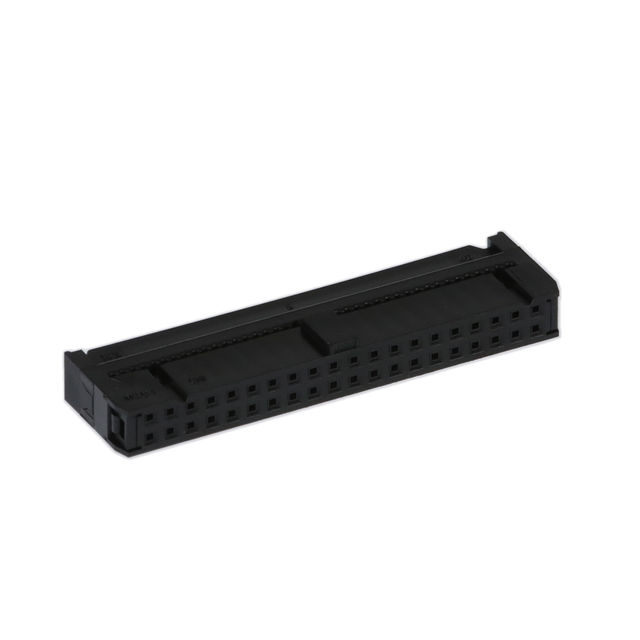

HIF3BA-40D-2.54R

厂牌: HIROSE ELECTRIC
产品描述: 28 AWG Socket 2.54mm 2 40pin 203nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 55.37mm(长度)*15.6mm(高度)
供应商型号: HIF3BA-40D-2.54R
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIF3BA-40D-2.54R

HIF3BA-40D-2.54R概述

    HIF3B 系列:符合MIL标准的扁平电缆连接器

    产品简介


    HIF3B 系列是一种专为广泛应用设计的符合MIL标准的扁平电缆连接器。这些连接器经过严格的测试,能够满足严苛的应用需求。适用于各种军事和工业项目中,如飞机、舰船、地面车辆和其他需要高可靠性的设备。

    技术参数


    以下是HIF3B系列连接器的主要技术规格和性能参数:
    - 额定电流:
    - IDC 类型:1A(28AWG)
    - 压接类型:1A(32, 36AWG)
    - 其他类型:3A
    - 电压等级:200V
    - 工作温度范围:-55°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 湿度稳态测试条件:绝缘电阻≥1000MΩ,温度40°C,湿度90%至95%,持续96小时
    - 振动测试条件:频率10至55Hz,单振幅0.75mm,每个方向2小时
    - 接触电阻:最大15mΩ,0.1A时

    产品特点和优势


    1. 符合MIL标准:HIF3B系列完全符合MIL标准,确保了在各种恶劣环境下的可靠性。
    2. UL认证:通过UL认证,符合安全标准,提供更高的安全性保障。
    3. 防误插机制:连接器配备防止误插的凸起区域和极化键,确保正确插入并减少安装错误的风险。
    4. 适用电缆类型:适用于UL2651 28AWG扁平电缆(7芯/0.127mm,护套直径0.9±0.1mm)。

    应用案例和使用建议


    HIF3B系列连接器广泛应用于军用和工业领域,例如:
    - 航空航天:用于飞机和卫星的内部连接,确保数据传输的稳定性和可靠性。
    - 船舶制造:可用于舰艇上的电子控制系统,确保在恶劣海洋环境下依然保持良好的连接性能。
    - 汽车制造业:用于车辆内部布线系统,确保系统的稳定性和耐久性。
    使用建议:
    - 在安装过程中,务必遵循正确的步骤以避免误插风险。
    - 定期进行湿度和振动测试,以确保长期使用中的稳定性。

    兼容性和支持


    HIF3B系列连接器具有广泛的兼容性,可以与其他符合相关标准的组件和设备无缝对接。制造商提供了详尽的技术支持和服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:连接器在高温环境中无法正常工作。
    - 解决方案:检查存储温度范围,确认当前环境未超出工作范围。

    2. 问题:连接器在高湿度环境下出现故障。
    - 解决方案:按照规定进行湿度稳态测试,确认湿度处于规定的范围内。

    总结和推荐


    HIF3B系列连接器具备优异的性能和广泛的应用范围,非常适合要求高性能和高可靠性的工业和军事项目。其防误插设计和UL认证确保了安全性和耐用性。强烈推荐用于需要高性能连接器的场合。如果你正在寻找一种既能保证稳定连接又能适应各种恶劣环境的连接器,HIF3B系列是一个明智的选择。

HIF3BA-40D-2.54R参数

参数
线规 28 AWG
触头镀层厚度 203nm
电缆端接 IDC
间距 2.54mm
针脚数 40pin
颜色 黑色
类型 Socket
排数 2
触头镀层
长*宽*高 55.37mm(长度)*15.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

HIF3BA-40D-2.54R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BA-40D-2.54R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIROSE ELECTRIC HIF3BA-40D-2.54R HIF3BA-40D-2.54R数据手册

HIF3BA-40D-2.54R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 51.9748
库存: 20
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1039.49
直接购买
加入购物车
