ZX62-B-5PA

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 底座安装,水平安装,贴片安装 7.9mm(长度)*5.6mm(高度)
供应商型号: H11579TR-ND
供应商: Digi-Key
标准整包数: 2000

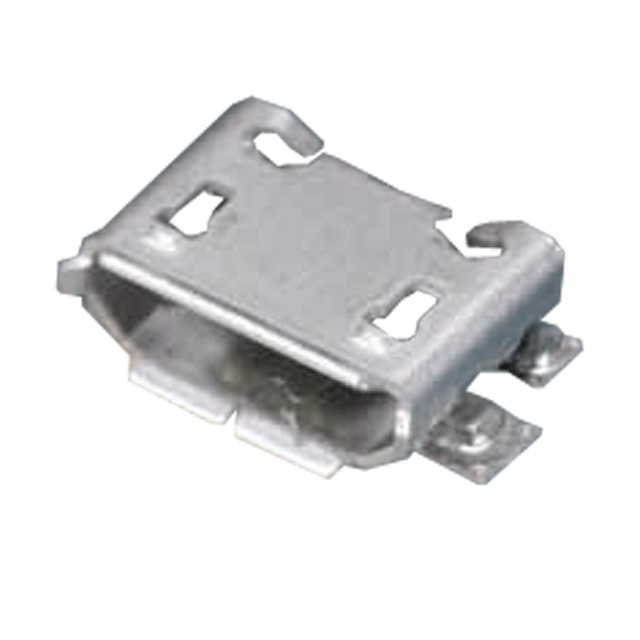

HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX62-B-5PA

ZX62-B-5PA概述


    产品简介


    ZX系列Micro-USB连接器是一款符合USB 2.0标准的极小型高可靠性连接器。这些连接器在物理、电气和环境要求方面均满足Micro-USB标准。提供插孔和插头多种安装和接线方式,适用于各种应用场合。

    技术参数


    - 尺寸:ZX系列连接器比标准Mini-USB连接器小约60%,且支持高达480Mbps的高速数据传输。
    - 接口配置:包含标准型、中间安装型和反向安装型两种Micro-B和Micro-AB接口。
    - 引脚定义:最多可容纳5个接触点,其中接触1和5的额定电流为1.8A,其余接触点的额定电流为0.5A。
    - 电压范围:交流电压额定值为30V,工作温度范围为-30°C至+85°C。
    - 性能指标:
    - 接触电阻最大为30Ω,耐压测试无击穿现象。
    - 容量最大为2pF,适用于相邻接触点之间的电容测量。
    - 插拔次数可达10,000次,插入力不超过35N,拔出力不低于8N。

    产品特点和优势


    ZX系列连接器具有以下独特功能和优势:
    - 尺寸紧凑:与标准Mini-USB相比,体积减少60%,却能保持高速数据传输。
    - 多种配置选择:提供标准、中间安装和反向安装等多种配置,方便不同应用场景需求。
    - 高可靠性:独特的Hirose主动锁扣机制保证了连接的可靠性和耐用性,即便经过多次使用仍能保持良好的插入和拔出体验。
    - 认证齐全:作为首家获得Micro-USB认证的企业之一,ZX系列拥有合法的TID编号,可提供证明。

    应用案例和使用建议


    - 数据传输:ZX系列连接器广泛应用于手机、平板电脑等移动设备的数据传输。
    - 耳机接口:也可用于连接耳机或其他音频设备。
    - 充电接口:支持设备的充电功能。
    - 组装指南:根据手册中的插图和描述进行正确组装和安装,确保连接器的可靠性和寿命。

    兼容性和支持


    - 兼容性:ZX系列连接器适用于广泛的应用领域,如消费电子、工业自动化等领域,能与大多数标准Micro-USB设备兼容。
    - 技术支持:厂商提供详细的安装指导和在线技术支持,确保用户能够顺利完成装配并确保产品正常运行。

    常见问题与解决方案


    1. 无法正常插入或拔出:请检查是否有异物堵塞连接器接口,确保安装时对准方向正确。
    2. 接口损坏:避免用力过猛插入或拔出,确保连接器的正常使用。
    3. 信号不稳定:确保连接器的插针和插座接触良好,排除外部干扰。

    总结和推荐


    ZX系列Micro-USB连接器以其紧凑的尺寸、高性能和可靠性在各类电子设备中表现出色。尤其适用于对空间有严格要求的应用场景。综合其多功能、高性价比及广泛的应用范围,强烈推荐给需要高性能连接解决方案的用户和开发者。如果您正在寻找一种既小巧又可靠的连接器,ZX系列无疑是一个不错的选择。

ZX62-B-5PA参数

参数
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
长*宽*高 7.9mm(长度)*5.6mm(高度)
安装方式 底座安装,水平安装,贴片安装
零件状态 停产
包装方式 卷带包装

ZX62-B-5PA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX62-B-5PA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX62-B-5PA ZX62-B-5PA数据手册

ZX62-B-5PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
