首页  >  产品百科  >  3600-P10-SI-1A

3600-P10-SI-1A

产品分类: 断路器
产品描述: ETA 热断路器, 3600 系列, 1A, 1 极
供应商型号: ET-4143160
供应商: 海外现货
标准整包数: 1

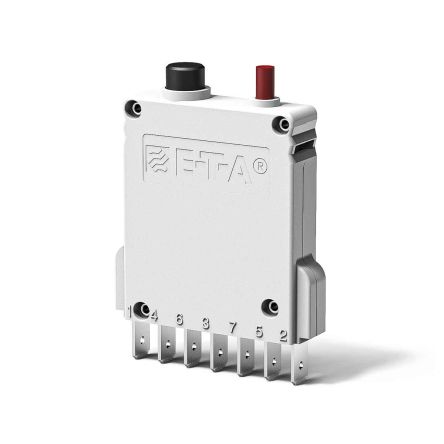

E-T-A ELEKTROTECHNISCHE APPARATE 断路器 3600-P10-SI-1A

3600-P10-SI-1A概述

    热磁断路器3600/3900技术手册

    1. 产品简介


    热磁断路器3600/3900是一款具有瞬时脱扣和过载保护功能的电子元件。它适用于工业控制系统的过载保护、仪器仪表、通信系统和铁路车辆等领域。这款断路器设计紧凑,可以进行插件安装或面板安装,提供了一个不带保护盖的分流端子和可选辅助触点。

    2. 技术参数


    - 电压额定值: 交流240V,50/60Hz;直流65V(UL标准:交流250V,直流65V)
    - 电流范围: 3600型:0.05...16A;3900型:0.05...10A
    - 辅助电路: 1A,交流240V/直流65V
    - 典型寿命: 5,000次操作(1x额定电流,感性负载);5,000次操作(2x额定电流,电阻负载)
    - 工作温度范围: -30...+60°C (-22...+140°F)
    - 绝缘耐压等级: IEC 60664和60664A
    - 防护等级: 操作区IP40,终端区IP00
    - 振动: 5g(57-500Hz),±0.38mm(10-57Hz)
    - 冲击: 25g(11ms)
    - 腐蚀: 96小时5%盐雾
    - 湿度: 240小时95%RH
    - 重量: 约45g

    3. 产品特点和优势


    - 防摇摆、脱扣功能: 断路器采用无摇摆、防脱扣、快动机构,确保高可靠性。
    - 双按钮操作: 便于操作和控制。
    - 低阻抗版本: 3900型内部电阻更低,适合需要降低功耗的应用。
    - 标准配备辅助触点: 提供了中间位置的标准配置,所有触点隔离。
    - 广泛的应用认证: 符合CBE标准EN 60934 (IEC 60934),并获得VDE、CSA/UL等多项认证。

    4. 应用案例和使用建议


    热磁断路器3600/3900适用于多种工业场合,例如:
    - 过程控制系统: 在高精度要求的环境下提供可靠的过载保护。
    - 通讯系统: 高效稳定的工作环境对断路器的要求较高,这些断路器能够应对复杂的电信环境。
    - 铁路车辆: 高温、振动和腐蚀环境下的可靠运行是关键。
    使用建议:
    - 在选择断路器时,根据具体的应用环境确定合适的电流范围和电压等级。
    - 考虑到不同的环境温度对时间-电流特性的影响,应该选择适当的断路器型号以避免误动作。

    5. 兼容性和支持


    - 兼容性: 可以配合E-T-A公司提供的插座(如17-P10-Si、23-P10-Si、63-P10-Si)进行插件安装,也可以使用E-T-A公司的固定夹板进行面板安装。
    - 支持服务: 提供详细的安装和维护指南,以及必要的配件(如插座、辅助触点)。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电流等级?
    - A: 根据负载的电流需求选择合适的电流等级。通常需要考虑最大可能电流峰值和持续工作电流。
    - Q: 断路器出现误动作怎么办?
    - A: 检查周围环境条件,如温度、湿度和振动,确认是否超过了规定的极限值。另外,可能需要调整时间-电流特性曲线来适应实际应用。


    7. 总结和推荐


    热磁断路器3600/3900凭借其优异的技术参数、多样化的功能和广泛的适用性,是一个值得推荐的产品。特别适合需要高可靠性、精确度和环境适应性的应用。无论是工业控制系统还是铁路车辆,都能提供卓越的保护性能。因此,我们强烈推荐这一系列产品。

3600-P10-SI-1A参数

参数
断路器类型 热磁性
执行器类型 按下重置
额定电流 1A
极数 1
额定电压-AC 250V
额定电压-DC 65V
照明电压-标称值 -
照明
长*宽*高 51mm*40.8mm*11.5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3600-P10-SI-1A厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

3600-P10-SI-1A数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 E-T-A ELEKTROTECHNISCHE APPARATE 3600-P10-SI-1A 3600-P10-SI-1A数据手册

3600-P10-SI-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
