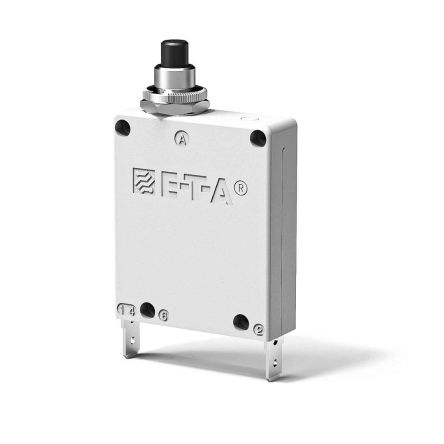

3400-P10-H-SI-5A

产品分类: 断路器
产品描述: ETA 热磁断路器, 3400 系列, 5A, 1 极
供应商型号: 457-3400P10HSI5A
供应商: Mouser
标准整包数: 1
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 3400-P10-H-SI-5A

3400-P10-H-SI-5A概述


    产品简介


    本篇技术手册介绍的是型号为3300和3400的热磁式断路器。这两种断路器具有无自由脱扣、复位功能及快动和标准延时两种磁脱扣特性,适用于控制系统、仪器仪表、医疗器械、机床和机器人等领域。它们提供多种选择配件,如辅助触点、分流端子和手动释放装置等,便于用户根据需要进行定制。

    技术参数


    - 额定电压:交流250 V,频率50/60 Hz;直流65 V
    - 额定电流:0.05至16 A
    - 辅助电路:1 A,交流250 V/直流65 V(电阻负载)
    - 保护等级:一级(当安装到接线图时,可达到二级保护,符合IEC 730-1标准)
    - 典型寿命:在2倍额定电流条件下,超过5000次操作
    - 工作温度范围:0°C至+55°C
    - 泄漏电阻:符合IEC 112标准,PTI 600
    - 绝缘耐压:在操作区域为4 kV,在主电路/辅助电路之间为4 kV,在辅助电路4-5/6-7间为1.5 kV
    - 绝缘电阻:>100 MΩ(采用直流500 V测试)
    - 分断能力:
    - UL 1077/EN 60 934 PC1标准下:
    - 0.05...4.5 A AC 250 V 200 A
    - 5...8 A AC 250 V 1000 A
    - 9...15 A AC 125 V 1000 A
    - 0.05...15 A DC 65 V 200 A
    - VDE 0660, Part 101, P-2标准下:
    - 0.05...0.8 A 自限型
    - 1...2 A 200 A
    - 2.5...16 A 400 A
    - 环境防护:
    - 操作区域:IP 40
    - 接线端区域:IP 00
    - 振动:5 g(57-500 Hz)±0.38 mm(10-57 Hz),符合IEC 68-2-6标准,测试Fc,每个轴10次循环
    - 冲击:25 g(11 ms),符合IEC 68-2-27标准,测试Ea
    - 腐蚀性测试:96小时盐雾测试,符合IEC 68-2-11标准,测试Ka
    - 湿度测试:240小时95%相对湿度测试,符合IEC 68-2-3标准,测试Ca
    - 质量:型号3300约55 g,型号3400约50 g

    产品特点和优势


    - 无自由脱扣:保证电路的安全性
    - 复位功能:方便故障排除和系统复原
    - 快动和标准延时磁脱扣特性:满足不同应用场景的需求
    - 多种配件选择:用户可根据需求选择合适的附件
    - 环境适应性强:具备良好的抗振动、抗冲击和防腐蚀性能
    - 宽广的工作温度范围:可在0°C至+55°C范围内稳定工作
    - 严格的认证:通过多国认证,包括VDE, Demko, CSA, Nemko, UL, Semko等

    应用案例和使用建议


    - 控制系统的保护:作为控制系统的重要组成部分,确保系统安全可靠运行
    - 仪器仪表的保护:保护精密仪器不受过载和短路的影响
    - 医疗设备的安全:保障医疗设备的正常运行,避免因过载导致设备损坏
    - 机器工具和机器人:确保机械运动的安全性和可靠性
    使用建议:
    - 在使用过程中,需定期检查和维护断路器,确保其始终处于良好状态
    - 在选择断路器时,需根据实际工作条件选择合适的型号和电流等级
    - 当使用环境中存在较大振动或冲击时,应优先选择高抗振和抗冲击的产品

    兼容性和支持


    - 兼容性:产品兼容多种标准认证机构的标准,适合不同国家和地区的使用
    - 支持和服务:制造商提供详细的安装指南和技术支持,确保用户能够正确安装和使用产品

    常见问题与解决方案


    - 问题:如何判断断路器是否需要更换?
    - 解决方案:定期检查断路器的内部电阻,若明显增大,则需要考虑更换
    - 问题:如何正确选择断路器的电流等级?
    - 解决方案:根据负载情况和预期电流选择适当的电流等级,注意留有一定的余量以应对突发情况
    - 问题:如何处理断路器频繁跳闸的情况?
    - 解决方案:检查电路是否有过载或短路现象,若没有则可能需要调整断路器的设定值

    总结和推荐


    综上所述,3300/3400系列热磁式断路器是一款功能强大、性能可靠的保护装置,具备多项显著优势。它不仅适用于控制系统、医疗设备、机器工具等广泛领域,还能够在复杂环境下稳定工作。对于那些需要高度可靠和安全的电力保护系统的应用场合,强烈推荐使用3300/3400系列断路器。

3400-P10-H-SI-5A参数

参数
断路器类型 热磁性
执行器类型 推拉,柱塞
额定电流 5A
极数 1
额定电压-AC 250V
额定电压-DC 80V
照明电压-标称值 -
照明 -
长*宽*高 42mm*14.5mm*74.8mm
安装方式 面板安装
包装方式 散装

3400-P10-H-SI-5A厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

3400-P10-H-SI-5A数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 E-T-A ELEKTROTECHNISCHE APPARATE 3400-P10-H-SI-5A 3400-P10-H-SI-5A数据手册

3400-P10-H-SI-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.127
5+ $ 81.0216
10+ $ 76.7448
20+ $ 66.654
50+ $ 62.496
100+ $ 60.501
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 83.12
