首页  >  产品百科  >  2210-T210-K0M1-H121-5A

2210-T210-K0M1-H121-5A

产品分类: 断路器
产品描述: ETA 热断路器, 2210 系列, 5A, 1 极
供应商型号: 2826545
供应商: 海外现货
标准整包数: 1

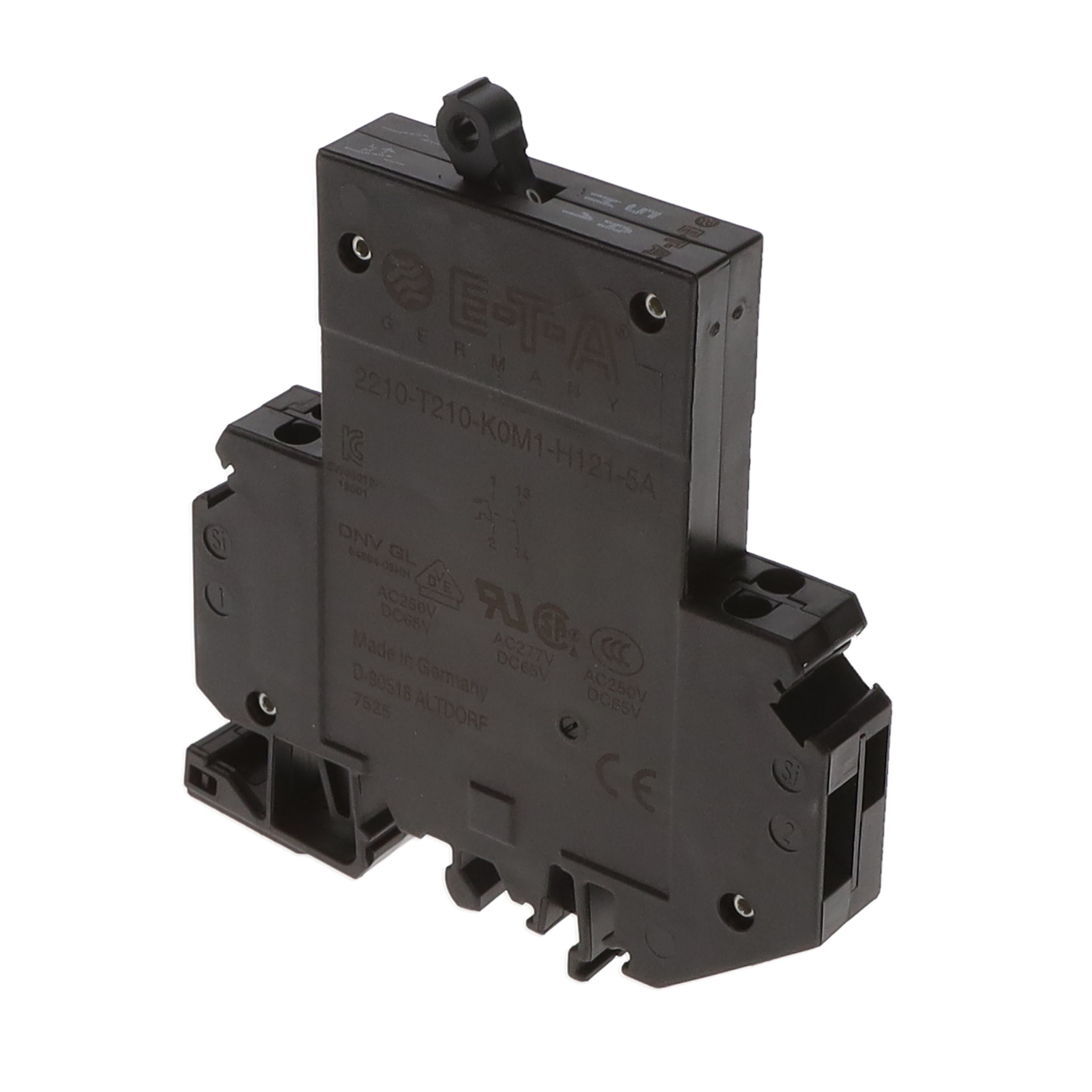

E-T-A ELEKTROTECHNISCHE APPARATE 断路器 2210-T210-K0M1-H121-5A

2210-T210-K0M1-H121-5A概述

    热磁式断路器 2210-T2.. 技术手册

    1. 产品简介


    热磁式断路器 2210-T2.. 是一种集成了热磁跳闸机制和杠杆操作(S型)的一至三极断路器,符合EN 60934/IEC 934标准。它具有紧凑的结构设计,适用于对称和非对称导轨安装,并提供附加触点用于状态指示。此外,双极和三极型号内部相互连接,确保单极过载时所有极同时跳闸,即使操作杆保持在接通位置。

    2. 技术参数


    - 电压等级:交流 250 V;交流 433 V (50/60 Hz);直流 65 V (UL: 交流 277/480 V;直流 65 V)
    - 电流范围:0.1 A 至 32 A(曲线M1、T1);0.1 A 至 16 A(曲线F1、F2)
    - 辅助电路:1 A,交流 240 V / 直流 65 V,电阻
    - 典型寿命:3 AC 433 V / AC 250 V:0.1...25 A,10,000 次操作(感性负载);DC 65 V:0.1...32 A,10,000 次操作(感性负载)
    - 工作温度:-30...+60 °C
    - 绝缘强度:运行区域:交流 3,000 V;主/辅电路:交流 3,000 V;极/极:交流 1,500 V
    - 断开能力:0.1...5 A 400 A;6...32 A 800 A(曲线F1、F2、M1、T1)

    3. 产品特点和优势


    - 全球认证:通过多项国际标准认证,适合全球应用。
    - 紧凑设计:宽度仅为 12.5 mm,比传统断路器节省至少 50% 的空间和重量。
    - 抗振动性能:满足船用标准 DNV GL Class B。
    - 铁路标准合规性:符合 DIN EN 50155、DIN EN 61373 和 EN 45545。
    - 细分级电流保护:通过精细分级的电流范围确保最佳设备保护。
    - 快速安装:内置辅助触点减少装配时间。

    4. 应用案例和使用建议


    热磁式断路器 2210-T2.. 主要应用于过程控制设备、机器人、机床控制、通信系统和仪器仪表等领域。建议在高振动环境中使用以确保稳定性和可靠性。例如,在船舶发动机、泵和压缩机上安装时,可以有效抵御震动影响。

    5. 兼容性和支持


    热磁式断路器 2210-T2.. 可与其他电子元器件或设备进行兼容安装。制造商提供了详尽的技术支持和维护信息,确保用户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - Q: 设备频繁跳闸怎么办?
    A: 检查设备负载是否超出额定电流范围,如有必要,请选择更高电流等级的断路器。
    - Q: 断路器如何正确安装?
    A: 确保按照安装图纸正确安装断路器,检查所有接线端子是否紧固到位。
    - Q: 断路器发生故障怎么办?
    A: 首先检查供电线路是否有异常,如排除后仍无法解决问题,联系技术支持寻求帮助。

    7. 总结和推荐


    热磁式断路器 2210-T2.. 在技术参数、性能指标、可靠性和适用性方面表现卓越,广泛适用于各种工业应用场景。紧凑的设计、全球认证和优越的抗振动性能使其成为同类产品中的佼佼者。因此,强烈推荐用户在需要高性能断路器的应用中选用此产品。

2210-T210-K0M1-H121-5A参数

参数
额定电压-AC 277 V ac → 480 V ac
额定电压-DC 65 V dc
照明电压-标称值 -
照明 -
断路器类型 热磁断路器
执行器类型 开关,扳钮
额定电流 5A
极数 1
长*宽*高 83.5mm*12.5mm*88.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2210-T210-K0M1-H121-5A厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

2210-T210-K0M1-H121-5A数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 E-T-A ELEKTROTECHNISCHE APPARATE 2210-T210-K0M1-H121-5A 2210-T210-K0M1-H121-5A数据手册

2210-T210-K0M1-H121-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
