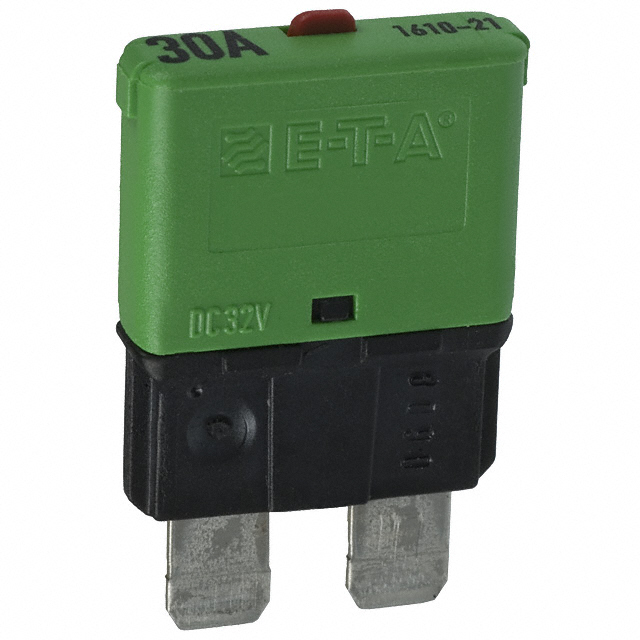

1610-21-30A

产品分类: 断路器
产品描述: ETA 热断路器, 1610 系列, 30A, 1 极
供应商型号: 457-1610-21-30A
供应商: Mouser
标准整包数: 1
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 1610-21-30A

1610-21-30A概述

    # Thermal Automotive Circuit Breaker 1610-...

    产品简介


    本产品为热敏汽车电路断路器,型号为1610-...。它是一款小型化的单极可复位电路断路器,专为汽车保险丝块安装而设计。其特点是设计紧凑,易于安装,且具有自动复位功能。该断路器适用于各种车辆及海上交通工具的低电压电线系统。此断路器还具备防误动作特性,提高了系统的可靠性。

    技术参数


    - 电流额定值:5 A至30 A
    - 电压等级:12 V / 24 V
    - 最大电压额定值:
    - 1610-92:DC 14.5 V
    - 1610-21 / 1610-H2:DC 32 V
    - 服务短路断开能力:≤ 50 A下300次操作
    - 复位时间(1610-92):≤ 15秒(23°C)
    - 工作温度范围:-40°C至+85°C(-40°F至+185°F)
    - 防护等级:
    - 操作区域:IP30(-21/-H2),IP54(-92)
    - 接线端子区域:IP00
    - 振动测试:10 g(57-500 Hz),± 0.38 mm(10-57 Hz)
    - 冲击测试:50 g(11 ms)
    - 耐腐蚀性:96小时盐雾试验
    - 湿度测试:240小时95%相对湿度
    - 质量:约5克

    产品特点和优势


    该断路器采用了创新的压敏技术,可在过载时自动切断电路,并在故障消除后自动复位。其独特的优势在于能够提高系统的安全性,减少因短路导致的损坏风险。同时,其紧凑的设计和广泛的温度适应性使其适用于各种复杂的工作环境,确保了其在不同应用场景下的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    该断路器广泛应用于各种类型的车辆和海上船只,包括但不限于卡车、轿车、游艇等。例如,在一辆典型的轿车中,断路器可以安装在发动机舱内,用于保护关键电路免受短路的影响。此外,在游艇中,它可以保护船上的电子设备,确保安全可靠的电力供应。
    使用建议
    在安装和使用该断路器时,需要注意以下几点:
    1. 在复位前,应先关闭车辆的点火系统,以避免意外启动。
    2. 确保复位按钮有足够的自由行程,以确保按钮能平稳且完全地按下。
    3. 根据实际需要选择合适的电流额定值,避免因过载导致频繁跳闸。
    4. 定期检查断路器的状态,及时更换损坏部件,确保其正常工作。

    兼容性和支持


    该断路器具有良好的兼容性,适用于多种电气设备和系统。其接线端子可采用多种连接方式,包括螺钉接线和插片式接线,方便灵活安装。厂商提供了详细的安装指南和技术支持文档,用户可以在官网找到更多相关信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否过大或短路,调整电流额定值 |
    | 复位按钮无法复位 | 确保复位按钮有足够的自由行程,检查是否有异物卡住 |
    | 长时间不复位 | 检查电路是否已恢复正常,如有需要,请联系专业人员 |

    总结和推荐


    总的来说,这款1610-...热敏汽车电路断路器凭借其优良的设计和出色的性能,非常适合用于各类车辆及海上交通工具。其高度可靠的安全保护功能使其成为保护电子设备的理想选择。强烈推荐给对汽车电气系统安全要求较高的用户。

1610-21-30A参数

参数
额定电流 30A
极数 1
额定电压-AC -
额定电压-DC 32V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
长*宽*高 24mm*20mm*6mm
安装方式 底座安装
应用等级 汽车级
零件状态 在售
包装方式 散装

1610-21-30A厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

1610-21-30A数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 E-T-A ELEKTROTECHNISCHE APPARATE 1610-21-30A 1610-21-30A数据手册

1610-21-30A封装设计

查看详情并下载
Symbol
Footprint
3D Model
