LFXTAL059648

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 18pF ±20.00ppm 40MHz 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 1923-LFXTAL059648TR-ND
供应商: Digi-Key
标准整包数: 1
IQD FREQUENCY 无源晶振 LFXTAL059648

LFXTAL059648概述

    # CFPX-180 石英晶体规格书

    1. 产品简介

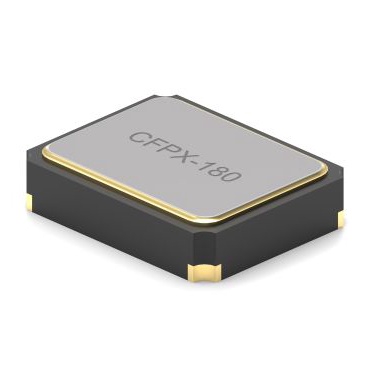

    CFPX-180 是一款标准尺寸为 3.2 x 2.5 mm 的表面贴装(SMD)石英晶体,封装在一个陶瓷壳体内并用金属盖密封,确保了良好的气密性。这款晶体具有广泛的频率范围和多种工作温度选项,适用于各种电子设备中作为振荡器使用。
    主要功能
    - 高精度频率稳定性
    - 广泛的工作温度范围
    - 气密封装,增强可靠性
    - 低功耗驱动
    应用领域
    - 计算机及外围设备
    - 通信设备
    - 医疗设备
    - 工业控制设备

    2. 技术参数


    频率参数
    - 频率范围:8.0 MHz 至 200.0 MHz
    - 频率容差:±10.00 ppm 至 ±50.00 ppm(@ 25°C)
    - 频率稳定性:±10.00 ppm 至 ±100.00 ppm
    电气参数
    - 负载电容:4.0 pF 至 75.0 pF
    - 并联电容:≤ 7 pF
    - 驱动功率:最大 100 µW
    工作温度范围
    - -10°C 至 60°C
    - -10°C 至 70°C
    - -20°C 至 70°C
    - -40°C 至 85°C
    - -40°C 至 105°C
    - -40°C 至 125°C
    环境参数
    - 存储温度范围:-55°C 至 125°C
    - 冲击测试:MIL-STD-202F,方法 213B:1000g,0.5 ms,半正弦波
    - 振动测试:MIL-STD-202F,方法 204D,测试条件 D:20g(10 Hz 至 2000 Hz),4 小时在 3 个相互垂直的平面内(总计 12 小时)

    3. 产品特点和优势


    CFPX-180 石英晶体具有以下显著特点:
    - 高精度和稳定的频率输出
    - 广泛的工作温度范围,适应恶劣环境
    - 灵活的负载电容选择,方便集成到不同电路设计中
    - 优异的抗冲击和振动能力,适合各种严苛的应用场景
    - 符合 RoHS 和 REACh 标准,环保可靠

    4. 应用案例和使用建议


    应用案例
    CFPX-180 石英晶体广泛应用于计算机系统、通信设备和医疗设备等。例如,在计算机主板中用于时钟信号发生器,提供精确的时间基准;在移动通信设备中作为无线信号收发器的振荡源。
    使用建议
    - 在高温环境下使用时,注意选择合适的频率容差和温度稳定性,以确保长期运行的可靠性。
    - 为了减少晶体对其他电路的影响,应合理配置负载电容,使其接近标称值。
    - 建议进行必要的振动和冲击测试,确保产品能够承受运输和使用过程中的机械应力。

    5. 兼容性和支持


    CFPX-180 石英晶体设计符合行业标准,易于与其他电子元件兼容,如微控制器、FPGA 等。厂商提供了详尽的技术文档和支持服务,包括样品请求、技术支持和定制化服务。

    6. 常见问题与解决方案


    问题 1:频率漂移大
    解决方案
    - 检查工作温度范围内的温度变化情况,调整频率容差。
    - 重新检查负载电容的设置,确保其与晶体匹配。
    问题 2:晶体不振荡
    解决方案
    - 检查电源电压是否稳定,确保符合晶体要求。
    - 检查连接线路是否接触良好,避免接触不良导致信号干扰。

    7. 总结和推荐


    综上所述,CFPX-180 石英晶体凭借其高精度、宽温范围和出色的机械性能,成为市场上备受推崇的产品之一。它不仅适用于消费电子领域,也适用于工业级设备。因此,强烈推荐在需要高稳定性和长寿命的场合使用该晶体。
    通过本文档,我们希望用户能够全面了解 CFPX-180 的特点和技术参数,以便在实际应用中获得最佳效果。

LFXTAL059648参数

参数
频率稳定性 -
频率容差 ±20.00ppm
等效串联电阻 -
频率 40MHz
驱动电平 -
负载电容 18pF
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
包装方式 卷带包装

LFXTAL059648厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL059648数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL059648 LFXTAL059648数据手册

LFXTAL059648封装设计

查看详情并下载
Symbol
Footprint
3D Model
