LFXTAL009709

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 7pF ±20ppm 32.768KHz 70KΩ 贴片安装 3.2mm*1.5mm*900μm
供应商型号: 2449501
供应商: 海外现货
标准整包数: 1

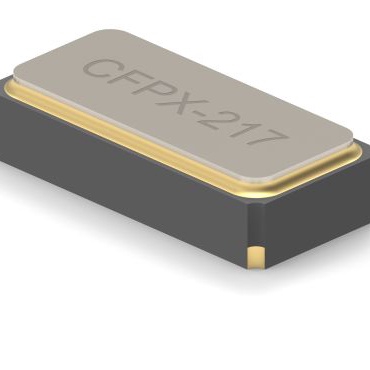

IQD FREQUENCY 无源晶振 LFXTAL009709

LFXTAL009709概述


    产品简介

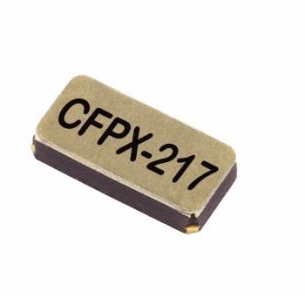

    LFXTAL009709REEL是一款3.2 x 1.5毫米表面贴装晶体(SMD),采用陶瓷封装并配有密封金属盖,具有高度密封性。该产品型号为CFPX-217,适用于需要高稳定性和可靠性的各种应用场合。它特别适合用于便携式设备、智能手表、医疗器械等领域,是时钟电路的理想选择。

    技术参数


    - 频率参数
    - 频率:32.768kHz
    - 频率容差:±20.00 ppm(25°C)
    - 激励振荡模式:基频
    - 电气参数
    - 负载电容(CL):7.00 pF
    - 并联电容(C0):1.05 pF(典型值)
    - 最大驱动功率:1 µW
    - 等效串联电阻(ESR):≤ 80 kΩ
    - 环境参数
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 125°C
    - 振动耐受性:1.5 mm振幅,10 Hz 至 500 Hz全正弦波,10G加速度,1.5分钟/轴,共3轴
    - 滴落耐受性:100 g dummy,150 cm跌落(每个方向10次)
    - 其他参数
    - 最大老化率:第一年 ≤ 3 ppm(25°C)
    - 封装:陶瓷壳体+密封金属盖
    - 包装方式:每卷3,000个,符合EIA-481-D标准

    产品特点和优势


    LFXTAL009709REEL的主要特点是其高频率稳定性和出色的温度容差。由于其基频模式和高精度容差,它可以确保长时间内的高度可靠性。同时,该晶体还具备优良的振动和冲击耐受能力,使其成为便携式和高振动环境下使用的理想选择。

    应用案例和使用建议


    该晶体广泛应用于智能手表、可穿戴设备及医疗器械等领域。对于这些应用来说,精确的时间基准和稳定的频率至关重要。在实际使用过程中,应尽量避免过度驱动,以确保使用寿命和稳定性。同时,在设计中应考虑负载电容(CL)的选择,以达到最佳频率精度。

    兼容性和支持


    - 兼容性:LFXTAL009709REEL易于与其他电子元件和系统集成,尤其是那些对频率稳定性和可靠性要求较高的应用。
    - 支持和维护:IQD Frequency Products提供全面的技术支持和客户支持服务。如需更多信息,可通过电子邮件(info@iqdfrequencyproducts.com)或访问公司网站(www.iqdfrequencyproducts.com)获取帮助。

    常见问题与解决方案


    - 问题:晶体启动困难?
    - 解决方法:检查外部负载电容是否在规格范围内,并确保驱动电路没有过驱。

    - 问题:输出频率不稳定?
    - 解决方法:确保使用适当的电源电压和避免电路中的干扰。
    - 问题:振动后晶体失效?
    - 解决方法:确保安装过程中避免晶体受到强烈振动和冲击,遵循推荐的安装指南进行操作。

    总结和推荐


    总体而言,LFXTAL009709REEL是一款优秀的SMD晶体,以其高精度、宽温度范围和强耐受性著称。其在便携式设备和医疗设备中的表现尤为突出。鉴于其广泛的应用范围和出色的性能,我们强烈推荐此款晶体给所有需要高精度时间基准的应用场合。

LFXTAL009709参数

参数
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 -
负载电容 7pF
频率稳定性 -
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装

LFXTAL009709厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL009709数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL009709 LFXTAL009709数据手册

LFXTAL009709封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.232
5+ ¥ 4.232
10+ ¥ 4.232
20+ ¥ 4.232
40+ ¥ 3.2061
100+ ¥ 2.8727
500+ ¥ 2.8214
1000+ ¥ 2.8214
库存: 887
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 42.32
