LFXTAL071255

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 10pF ±10ppm ±100ppm 16MHz 贴片安装 2mm*1.6mm*500μm
供应商型号: 2612484
供应商: 海外现货
标准整包数: 1
IQD FREQUENCY 无源晶振 LFXTAL071255

LFXTAL071255概述


    产品简介

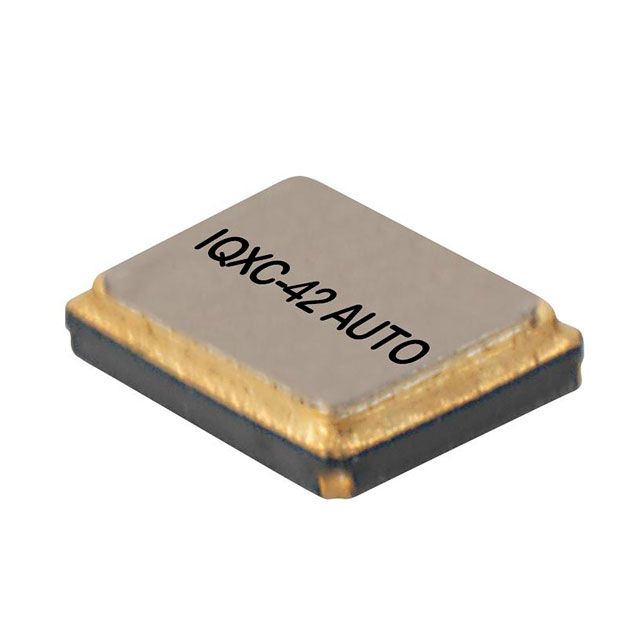

    LFXTAL071255Reel 石英晶体
    LFXTAL071255Reel 是一款适用于汽车应用的陶瓷封装石英晶体,具有金属密封盖。该型号为IQXC-42 AUTO,符合AEC-Q200标准并通过TS16949认证,确保其在恶劣环境下的可靠性和稳定性。
    主要功能:
    - 精确频率控制,频率为16.0 MHz
    - 高温稳定性,可在-40°C到125°C范围内正常工作
    - 兼容RoHS标准,符合环境保护要求
    应用领域:
    - 汽车电子
    - 工业控制
    - 通信设备

    技术参数


    | 参数 | 规格 |

    | 频率 | 16.0 MHz |
    | 频率容差 | ±10.00 ppm(25°C) |
    | 频率稳定性 | ±100.00 ppm |
    | 晶体阶数 | 基频 |
    | 年老化率 | ≤±5 ppm/年(25°C) |
    | 负载电容 | 10.00 pF |
    | 并联电容 | ≤3 pF |
    | 驱动功率 | ≤100 µW |
    | ESR | - |
    | 存储温度范围 | -55°C 至 150°C |

    产品特点和优势


    1. 高可靠性:通过AEC-Q200认证,适用于严苛的汽车应用环境。
    2. 稳定性强:在-40°C到125°C的宽温度范围内仍保持稳定的频率输出。
    3. 环境友好:符合RoHS标准,对环境无污染。
    4. 长寿命:最大年老化率仅为±5 ppm/年,保证长期稳定运行。

    应用案例和使用建议


    应用场景:
    - 汽车发动机控制系统
    - 安全气囊控制器
    - 汽车音响系统
    使用建议:
    1. 在安装过程中,确保晶体周围的电路设计能够满足所需的负载电容,以保持频率稳定性。
    2. 定期检查环境温度和湿度,确保晶体工作在推荐的范围内。
    3. 使用符合标准的防静电包装袋存储,避免静电损坏。

    兼容性和支持


    兼容性:
    - 该晶体适用于多种电路板设计,特别是在汽车电子领域。
    - 可以与常见的微处理器和微控制器配合使用。
    支持和服务:
    - 厂商提供详尽的技术文档和支持服务。
    - 提供样品申请和技术咨询服务。
    - 提供24小时在线技术支持,联系方式包括电话和电子邮件。

    常见问题与解决方案


    1. 问题:晶体频率不稳定
    - 解决方案:检查负载电容是否符合规格,必要时重新调整电路设计。
    2. 问题:晶体失效
    - 解决方案:确认是否符合储存条件,如有问题请联系供应商更换。
    3. 问题:驱动功率过高导致晶体损坏
    - 解决方案:降低驱动功率,确保不超过规定的100 µW最大值。

    总结和推荐


    综合评估:
    LFXTAL071255Reel是一款专为汽车应用设计的高可靠性和高性能的石英晶体,具备出色的频率稳定性、环境适应性和安全性。在广泛的温度范围内表现优异,适用于多种汽车电子和工业控制应用。
    推荐意见:
    鉴于其卓越的性能和广泛应用,强烈推荐用于需要精确频率控制和高可靠性的场合。对于需要满足严格标准的汽车制造商而言,这款产品无疑是最佳选择。

LFXTAL071255参数

参数
频率容差 ±10ppm
等效串联电阻 -
频率 16MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±100ppm
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

LFXTAL071255厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL071255数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL071255 LFXTAL071255数据手册

LFXTAL071255封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.0918
5+ ¥ 9.052
10+ ¥ 7.9511
20+ ¥ 7.6453
40+ ¥ 7.3395
100+ ¥ 6.7279
500+ ¥ 6.7279
1000+ ¥ 6.7279
库存: 75
起订量: 6 增量: 0
交货地:
最小起订量为:5
合计: ¥ 45.26
直接购买
加入购物车
