LFXTAL050789

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 12.5pF ±20.00ppm 32.768KHz 贴片安装 2mm*1.2mm*600μm
供应商型号: 2120587
供应商: 海外现货
标准整包数: 100

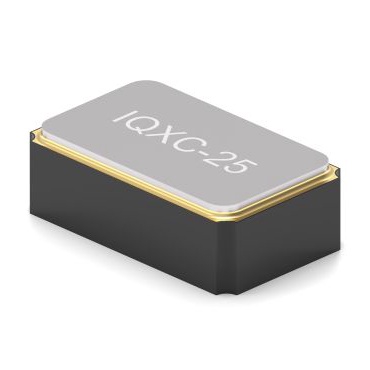

IQD FREQUENCY 无源晶振 LFXTAL050789

LFXTAL050789概述

    高品质电子元器件:IQXC-25 石英晶体

    产品简介


    IQXC-25 是一款表面贴装 (SMD) 石英晶体,采用密闭陶瓷封装并以金属电子束焊接封盖。该晶体特别适用于实时时钟 (RTC) 应用,如智能手表、医疗设备和工业控制系统等。IQXC-25 频率稳定且可靠性高,能确保设备长时间运行时的时间精度。

    技术参数


    - 频率参数:
    - 频率:32.7680 kHz
    - 频率容差:±20.00 ppm(在 25°C,±5°C 条件下)
    - 超声波阶次:基频
    - 年老化率:≤±3 ppm/年(在 25°C 条件下)
    - 频率稳定性系数:-0.03/°C²(典型值)
    - 电气参数:
    - 负载电容 (CL):12.50 pF
    - 并联电容 (C0):1.3 pF(典型值),1.7 pF(最大值)
    - 等效串联电阻 (ESR):90.00 kΩ(最大值)
    - 推荐驱动功率:0.1 μW ±0.01 μW,最大 0.5 μW
    - 环境参数:
    - 工作温度范围:-40.00°C 至 80.00°C
    - 存储温度范围:-40°C 至 85°C
    - 振动:IEC 60068-2-6 规范,1.5 mm 振幅,10 Hz-55 Hz,每个方向振动 2 小时
    - 冲击:IEC 60068-2-27 规范,1000 G,1 ms,3 个相互垂直平面

    产品特点和优势


    - 高频稳定性:在宽广的工作温度范围内保持稳定的频率输出,适合用于对时间精度要求高的场合。
    - 长寿命和高可靠性:年老化率低至 ±3 ppm,提供长期稳定的频率信号。
    - 耐冲击和振动:通过严格的 IEC 测试,保证在恶劣环境下的可靠运行。
    - 符合环保标准:完全符合 RoHS 和 REACh 环保标准。

    应用案例和使用建议


    IQXC-25 可广泛应用于医疗设备、智能手表、智能家电等对时间精度有严格要求的产品中。例如,在智能手表中,可以确保时间的精准度;在医疗设备中,可以提高测量的准确性。
    使用建议:
    - 驱动功率:确保推荐的驱动功率为 0.1 μW,以避免过热导致的损坏。
    - 负载电容:建议根据设计需求选择合适的负载电容值,以优化频率稳定性。
    - 防护措施:在装配过程中采取必要的防护措施,以防止机械应力造成的损坏。

    兼容性和支持


    - 兼容性:IQXC-25 的尺寸为 2.0 x 1.2 mm SMD,适合大多数现代 PCB 设计,易于集成到现有系统中。
    - 技术支持:IQD Frequency Products 提供全面的技术支持,包括产品文档、测试报告和售后服务。销售办事处可以通过电话或邮件获得更多信息。

    常见问题与解决方案


    - 问题 1: 产品在低温环境中工作不稳定。
    - 解决方案: 确认电路设计中已考虑温度补偿,并确保外部电路能够稳定提供所需的负载电容。
    - 问题 2: 晶体的 ESR 过高。
    - 解决方案: 检查电路中的滤波电容是否合适,必要时更换电容值以降低 ESR。
    - 问题 3: 产品在运输过程中受损。
    - 解决方案: 使用适当的包装材料进行保护,并遵循 IEC 规范进行搬运。

    总结和推荐


    IQXC-25 是一款高品质的石英晶体,具有卓越的频率稳定性、可靠性和耐用性。其紧凑的设计使其适用于多种应用场合,特别是在需要高度精确时间信号的设备中。综上所述,强烈推荐 IQXC-25 在相关领域的应用。

LFXTAL050789参数

参数
驱动电平 -
负载电容 12.5pF
频率稳定性 -
频率容差 ±20.00ppm
等效串联电阻 -
频率 32.768KHz
长*宽*高 2mm*1.2mm*600μm
安装方式 贴片安装
包装方式 卷带包装

LFXTAL050789厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL050789数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL050789 LFXTAL050789数据手册

LFXTAL050789封装设计

查看详情并下载
Symbol
Footprint
3D Model
