LFXTAL032878

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 18pF ±50ppm ±50ppm 12MHz 90Ω SMD 贴片安装 5mm*3.2mm*1mm
供应商型号: 1276628
供应商: 海外现货
标准整包数: 1
IQD FREQUENCY 无源晶振 LFXTAL032878

LFXTAL032878概述

    LFXTAL032878 12.0MHz SMD Quartz Crystal 技术手册

    产品简介

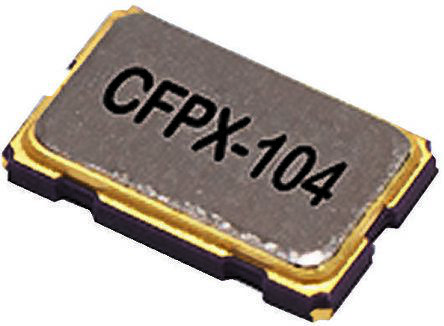

    LFXTAL032878是一款标准的5x3.2毫米SMD石英晶体,采用陶瓷封装并配有金属盖密封,具有高度的气密性。此型号为CFPX-104,其基本功能是作为时钟源提供稳定的频率信号。广泛应用于各种电子产品中,如通信设备、计算机主板、GPS系统和无线网络设备等。

    技术参数


    - 频率参数
    - 频率:12.0MHz
    - 频率容差:±50.00ppm(25°C条件下)
    - 稳定度:±50.00ppm
    - 工作温度范围:-10.00°C至60.00°C
    - 超声阶次:基波
    - 年老化率:最大3ppm/年(25°C)
    - 电气参数
    - 负载电容(CL):18.00pF
    - 并联电容(C0):7pF最大值
    - 驱动功率:最大100μW
    - 等效串联电阻(ESR):最大90.00Ω
    - 环境参数
    - 冲击:1500g,0.5ms,在3个相互垂直平面内各三次
    - 振动:20g(20Hz-2000Hz),1.52mm振幅,在3个相互垂直平面内各进行20分钟,共4个循环
    - 存储温度范围:-55°C至125°C
    - 制造详情
    - RoHS兼容的金终端,厚度0.3μm至1.0μm
    - 最大回流焊温度:260°C,持续时间不超过30秒
    - 符合RoHS(2015/863/EU)和REACH标准

    产品特点和优势


    - 高稳定性:在宽温度范围内(-10.00°C至60.00°C)仍能保持频率稳定度±50.00ppm。
    - 高可靠性:符合严格的冲击和振动测试要求,确保在恶劣环境下的可靠性能。
    - 高兼容性:标准尺寸和陶瓷封装使得安装简便,且易于与其他设备集成。
    - 低老化率:年老化率仅为3ppm,适合长期应用需求。

    应用案例和使用建议


    - 应用案例
    - 用于GPS导航系统中,确保精准的时间同步。
    - 作为无线通信设备中的时钟源,提高信号传输的准确性和稳定性。

    - 使用建议
    - 在极端环境下使用时,建议增加额外的保护措施以防止冲击和振动对设备的影响。
    - 为了最大化性能,建议按照推荐的焊盘布局进行PCB设计。

    兼容性和支持


    - 与多种主流电子设备兼容,可在多种应用场合中灵活使用。
    - 厂商提供全面的技术支持,包括详细的安装指南和常见问题解答。

    常见问题与解决方案


    1. 问题:设备开机时无反应。
    - 解决方案:检查电路连接是否正确,确认电源输入正常,若问题依旧,更换新的石英晶体。
    2. 问题:设备工作时出现异常噪声。
    - 解决方案:重新焊接晶体,确保焊点牢固无虚焊,或者更换晶体。

    总结和推荐


    LFXTAL032878是一款高品质的SMD石英晶体,具备高稳定性、高可靠性以及广泛的适用性。尤其适合于需要精确时间基准的应用场合。我们强烈推荐使用这款产品来提升设备的整体性能和可靠性。如果您有任何疑问或需要进一步的支持,请联系我们的销售办公室。

LFXTAL032878参数

参数
频率稳定性 ±50ppm
频率容差 ±50ppm
等效串联电阻 90Ω
频率 12MHz
驱动电平 -
负载电容 18pF
长*宽*高 5mm*3.2mm*1mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装
