首页  >  产品百科  >  LF SPXO025560

LF SPXO025560

产品分类: 有源晶振
厂牌: IQD FREQUENCY
产品描述: ±50ppm 50MHz 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: CFPS-39-50M
供应商: TME
标准整包数: 1

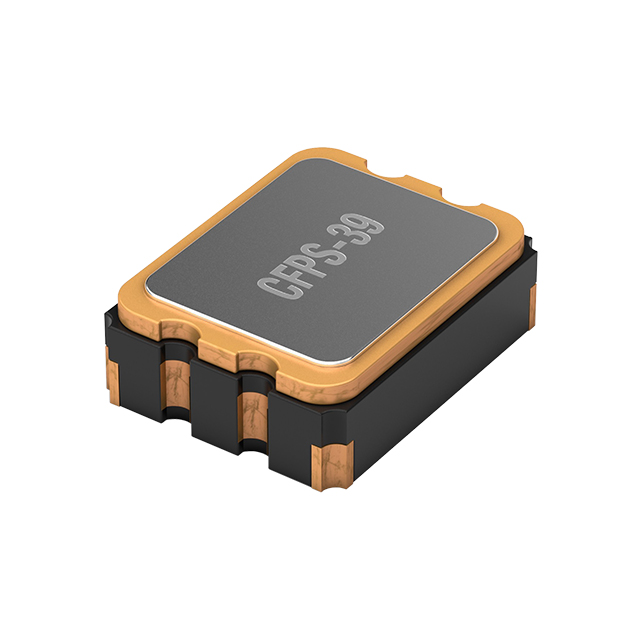

IQD FREQUENCY 有源晶振 LF SPXO025560

LF SPXO025560概述

    # CFPS-39 晶体钟控振荡器技术手册

    产品简介


    CFPS-39 是一款表面贴装型晶体钟控振荡器,封装在一个密封的陶瓷外壳中,并配有一个焊接金属盖。这款振荡器具有快速制造能力,与之最接近的快速制造型号是 CFPP-39 程序化振荡器。该产品广泛应用于通信、计算机、消费电子产品等领域。

    技术参数


    频率参数
    - 频率范围: 2.0 MHz 至 125.0 MHz
    - 频率稳定性: ±25.00 ppm 至 ±100.00 ppm
    - 老化率: 每年最大 3 ppm(在 25°C 下)
    电气参数
    - 供电电压: 3.3 V ±10%
    - 驱动能力: 最大 15 pF
    - 待机电流: 最大 10 μA
    - 启动时间: 最大 10 ms
    - 输出控制:
    - 逻辑“1”(>70% VS)连接到引脚 1 可启用振荡器输出
    - 逻辑“0”(<30% VS)连接到引脚 1 可禁用振荡器输出;禁用时振荡器输出进入高阻态
    - 引脚 1 未连接也可启用振荡器输出
    工作温度范围
    - 标准温度范围: -10°C 至 70°C
    - 扩展温度范围: -40°C 至 85°C
    环境参数
    - 存储温度范围: -55°C 至 125°C
    - 冲击测试: MIL-STD-202F, Method 213B: 1000G, 0.5ms, 1/2 sine 波
    - 振动测试: MIL-STD-202F, Method 204D, Test Condition D: 20G (10Hz-2000Hz),在三个互相垂直平面上各 4 小时(总计 12 小时)
    - 最大工艺温度: 260°C(最多 10 秒)
    输出详情
    - 输出兼容性: CMOS
    - 电气规格:
    - 最小频率: 2.0 MHz
    - 最大频率: 125.0 MHz
    - 温度范围: -10°C 至 70°C 或 -40°C 至 85°C
    - 稳定性: ±25.0 ppm
    - 电流消耗: 7 mA
    - 上升和下降时间: 5 ns
    - 占空比: 45%/55%

    产品特点和优势


    CFPS-39 振荡器具备高频率稳定性和可靠性,能够在广泛的温度范围内正常工作。此外,它还支持多种输出配置,提供高精度和快速响应时间。这些特点使其在各类高要求的应用中表现出色,特别是在需要高性能和可靠性的场合。

    应用案例和使用建议


    应用案例
    - 通信系统:用于时钟同步和信号处理
    - 计算机硬件:作为主板上的时钟源
    - 消费电子产品:如智能手机和平板电脑中的时钟模块
    使用建议
    - 确保在使用过程中保持正确的供电电压范围,以避免损坏。
    - 在低温环境中使用时,要特别注意振荡器的稳定性。
    - 在设计电路时,尽量减小外部电容负载,以提高振荡器的准确性和响应速度。

    兼容性和支持


    CFPS-39 振荡器兼容 CMOS 输出标准,可以方便地集成到现有的电路中。制造商提供了详细的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    常见问题
    1. 振荡器无法启动
    - 解决方案:检查供电电压是否符合要求,重新检查电路连接。
    2. 振荡器输出不稳定
    - 解决方案:确保周围环境温度在规定范围内,重新检查电路连接。
    3. 振荡器电流消耗过大
    - 解决方案:确认电路设计是否正确,检查外部负载是否过载。

    总结和推荐


    总体而言,CFPS-39 振荡器以其高频率稳定性、宽工作温度范围和快速响应时间,在众多应用场景中表现优异。强烈推荐在需要高性能、高可靠性的应用场景中使用该产品。

LF SPXO025560参数

参数
频率容差 -
频率 50MHz
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*1.2mm
安装方式 贴片安装
包装方式 卷带包装

LF SPXO025560厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LF SPXO025560数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 有源晶振 IQD FREQUENCY LF SPXO025560 LF SPXO025560数据手册

LF SPXO025560封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.769 ¥ 12.3708
50+ $ 1.368 ¥ 11.5596
100+ $ 1.308 ¥ 10.5921
500+ $ 1.224 ¥ 9.9119
1000+ $ 1.176 ¥ 9.5232
库存: 926
起订量: 34 增量: 0
交货地:
最小起订量为:10
合计: ¥ 123.7
