LFXTAL036401REEL

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 18pF ±20ppm ±50ppm 12MHz 90Ω 100μW 贴片安装 5mm*3.2mm*1mm
供应商型号: UA-LFXTAL036401REEL
供应商: 海外现货
标准整包数: 1000
IQD FREQUENCY 无源晶振 LFXTAL036401REEL

LFXTAL036401REEL概述

    电子元器件产品技术手册:LFXTAL036401石英晶体

    1. 产品简介

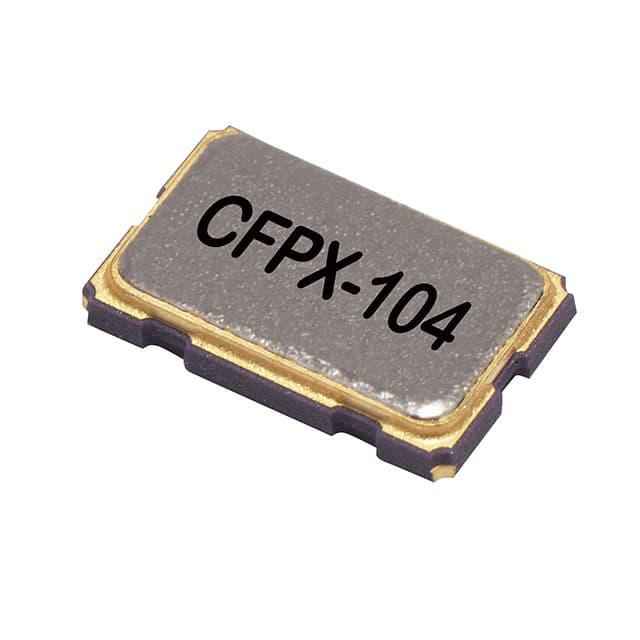

    LFXTAL036401是一款标准的5x3.2毫米表面贴装(SMD)石英晶体。它采用陶瓷封装,配有密封金属盖,具有极高的密封性能。该产品适用于各种电子产品中,如通信设备、计算机硬件、消费电子等,是实现高精度频率控制的理想选择。

    2. 技术参数


    | 参数 | 描述 |

    | 封装型号 | CFPX-104 |
    | 尺寸 | 5x3.2 mm SMD |
    | 频率 | 12.0 MHz |
    | 频率容差 | ±20.00 ppm |
    | 温度容差 | ±50.00 ppm(-20.00°C至70.00°C) |
    | 欠谐波阶次 | 基本 |
    | 年老化率 | ≤3 ppm/年(25°C) |
    | 负载电容 | 18.00 pF |
    | 并联电容 | ≤7 pF |
    | 驱动功率 | ≤100 µW |
    | 等效串联电阻(ESR) | ≤90.00 Ω |
    | 冲击 | 1500G,0.5ms,每个方向重复三次 |
    | 振动 | 20G(20Hz-2000Hz),1.52mm振幅,重复4个周期 |
    | 存储温度范围 | -55°C 至 125°C |

    3. 产品特点和优势


    LFXTAL036401石英晶体具有以下几个显著特点和优势:
    - 高稳定性:频率容差仅为±20.00 ppm,即使在-20.00°C至70.00°C的宽温度范围内也能保持高稳定性。
    - 长寿命:年老化率小于等于3 ppm/年,确保长期稳定的频率输出。
    - 抗冲击和振动能力强:能够承受高达1500G的冲击和20G的振动,适用于恶劣环境下的应用。
    - 环保材料:RoHS和REACh合规,符合环保标准。

    4. 应用案例和使用建议


    LFXTAL036401石英晶体广泛应用于需要高精度频率控制的应用中,例如:
    - 通信设备中的时钟信号发生器
    - 计算机硬件中的系统时钟
    - 消费电子中的音频处理电路
    使用建议:
    - 在高频应用中应注意负载电容的选择,以保证最佳性能。
    - 安装过程中需注意避免受到冲击和振动,以延长使用寿命。

    5. 兼容性和支持


    LFXTAL036401石英晶体与其他同类产品具有良好的兼容性,适用于标准SMD焊接工艺。制造商提供了详细的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率偏移较大 | 检查安装环境是否符合温度要求,调整负载电容值 |
    | 信号强度不足 | 检查驱动功率是否设置正确,增加驱动功率 |
    | 无法正常工作 | 检查是否有物理损坏,重新安装或更换 |

    7. 总结和推荐


    综上所述,LFXTAL036401石英晶体以其出色的稳定性和可靠性,适用于多种高精度频率控制应用。其广泛的温度适应性和强大的抗冲击能力使其成为高性能电子设备的理想选择。我们强烈推荐此产品用于对频率控制要求较高的场合。
    如有任何疑问或需要更多技术支持,请联系IQD Frequency Products的销售办公室,他们将为您提供最专业的服务和支持。

LFXTAL036401REEL参数

参数
驱动电平 100μW
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 90Ω
频率 12MHz
长*宽*高 5mm*3.2mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LFXTAL036401REEL厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL036401REEL数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL036401REEL LFXTAL036401REEL数据手册

LFXTAL036401REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
