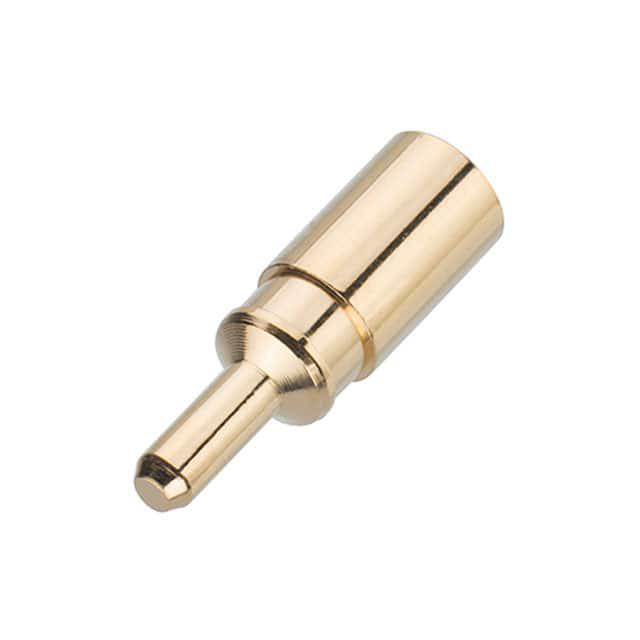

G125-1500005

产品分类: 矩形连接器 - 触头
厂牌: HARWIN
产品描述: 压接 760nm 金 18 AWG
供应商型号: 3262553
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 触头 G125-1500005

G125-1500005概述

    Gecko G125系列1.25mm间距高可靠性连接器技术手册

    1. 产品简介


    Gecko G125系列1.25mm间距高可靠性连接器是一款高性能、高可靠性的矩形连接器。这些连接器以“G125”开头的编号,分为三个不可互配的变种:Gecko-SL、Gecko-MT和Gecko Latch(原始设计)。Gecko-SL具有浮动螺丝,确保安全、可靠的连接;Gecko-MT混合了信号和电源接触,提供多种配置;Gecko Latch则通过易释放的锁定机构确保电缆与板之间的稳固连接。
    主要功能和应用领域
    - 高可靠性矩形连接器
    - 适用于电缆与电缆、电缆与板、板与板之间的连接
    - 适用范围广泛,包括消费电子、工业控制、航空航天等领域

    2. 技术参数


    - 材料
    - 电源接触:铍铜,镍金镀层
    - 女信号接触:铍铜,镍金镀层
    - 男PCB信号接触:磷青铜,镍金镀层
    - 男电缆信号接触:黄铜,镍金镀层
    - 连接器壳体:30%玻璃填充热塑性塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镍镀层
    - 螺丝锁定:不锈钢
    - 金属后壳:铝合金6061-T6,高磷镍镀层
    - 涂胶材料:Stycast 2651MM + 催化剂9
    - 电气特性
    - 信号接触:每连接器最多载流2.8A,所有接触器2.0A
    - 灵活电路信号接触:每连接器最多载流0.4A
    - 电源接触:每连接器最多载流10.0A
    - 工作电压:海平面1006mbar下为450V DC或AC峰值;44mbar,21336m/70000ft下为250V DC或AC峰值
    - 电压测试:海平面1013mbar下为600V DC或AC峰值;44mbar,21336m/70000ft下为350V DC或AC峰值
    - 接触电阻:初始最大值为20mΩ,条件后最大值为25mΩ
    - 绝缘电阻:初始最小值为10GΩ,在500V DC下
    - 环境特性
    - 湿度:96小时,93%RH
    - 温度范围:30分钟内,-65°C至+150°C,5个周期
    - 温度寿命:+150°C±5°C,无负载
    - 盐雾:48小时连续暴露
    - 振动严重程度:10Hz到2000Hz,1.5mm,198m/s² (20G),持续2小时
    - 冲击严重程度:Z轴981m/s² (100G),6ms;X和Y轴490m/s² (50G),11ms
    - 冲撞严重程度:40G,4000±10次冲撞
    - 加速度严重程度:50G
    - 机械特性
    - 接触耐用性:1000次操作
    - 锁扣耐用性:100次操作
    - 插入力:每接触器最大2.8N(信号),7.0N(电源)
    - 拔出力:每接触器最小0.2N
    - 接触保持力:最小6.0N(所有接触类型)
    - 螺丝锁定保持力:最小20.0N
    - 锁扣保持力:最小4.0N
    - 螺丝锁定扭矩:16到18cmN
    - 接触位移:最小信号0.1mm,电源0.63mm

    3. 产品特点和优势


    - 高可靠性:铍铜镀层,确保长时间使用中的电气性能稳定
    - 多样化的接触配置:可根据不同需求选择信号和电源接触
    - 耐用性:1000次插拔耐久性,适应严苛环境
    - 易于安装和维护:螺丝锁定和锁扣机制,方便快速安装
    - 良好的环境适应性:盐雾、高温、振动和冲击测试,适用于多种恶劣环境

    4. 应用案例和使用建议


    - 消费电子:可应用于智能手机、平板电脑等小型设备的内部连接
    - 工业控制:适合用于自动化设备、工业机器人等复杂系统中的信号传输
    - 航空航天:高可靠性要求,适用于飞机、卫星等关键部位的连接
    - 医疗设备:符合严格的卫生和可靠性标准,适用于医疗器械的连接
    使用建议
    - 严格遵循安装指南:确保螺丝锁定和锁扣安装到位,避免松动导致信号传输不稳定
    - 定期检查:尤其在震动频繁的环境中,建议定期检查接触器的磨损情况,及时更换

    5. 兼容性和支持


    - 兼容性:与Gecko-SL和Gecko-MT范围内的金属背壳兼容,提供机械、RF和EMC保护
    - 支持和服务:官方提供详细的工具使用指南,视频教程以及技术支持,方便用户进行安装和维护

    6. 常见问题与解决方案


    - Q: 插入力过大怎么办?
    - A: 使用推荐的压接工具进行安装,确保正确的插入力。

    - Q: 连接不牢固怎么办?
    - A: 检查螺丝锁定是否紧固,确保锁扣安装正确。

    7. 总结和推荐


    Gecko G125系列连接器以其高可靠性、多样化的接触配置、良好的环境适应性和坚固耐用的特点,非常适合在各种高要求的应用场景中使用。特别是对于需要频繁插拔和严苛环境的应用,这款连接器无疑是最佳选择。强烈推荐此款连接器给对连接器性能有较高要求的设计工程师和采购经理。

G125-1500005参数

参数
类型 -
线规 18 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
零件状态 在售
包装方式 盒装,散装
