G125-0010005

产品分类: 矩形连接器 - 触头
厂牌: HARWIN
产品描述: HARWIN 镀金压接端子 母端子, Gecko系列
供应商型号: 26M-G125-0010005
供应商: 云汉优选
标准整包数: 1

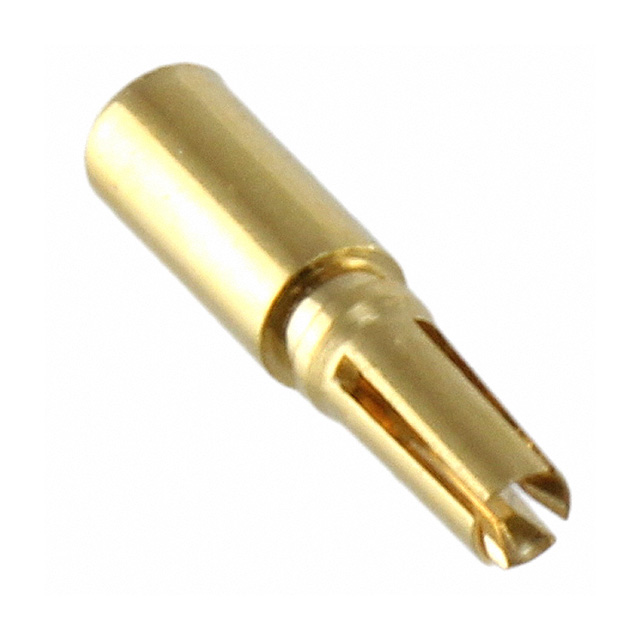

HARWIN 矩形连接器 - 触头 G125-0010005

G125-0010005概述

    高品质电子元器件产品技术手册:Gecko G125系列1.25mm间距高可靠性连接器

    产品简介


    Gecko G125系列是Harwin公司推出的高可靠性矩形连接器,适用于多种应用场合。这些连接器的主要特点是1.25mm的间距设计,具有良好的电气性能和机械稳定性。根据不同的应用场景,Gecko连接器分为三种型号:Gecko-SL、Gecko-MT和Gecko Latch(原始设计),可以满足各种电缆到电缆、电缆到板以及板到板的连接需求。这些连接器广泛应用于工业自动化、医疗设备、军事通信等领域。

    技术参数


    以下是Gecko G125系列连接器的技术规格、性能参数和工作环境信息:
    | 参数 | 规格 |

    | 电流容量 | 信号接触器最大电流:2.8A;通过所有信号接触器的最大电流:2.0A;柔性电路信号接触器最大电流:0.4A;功率接触器最大电流:10.0A |
    | 工作电压 | 海平面上为450V DC或AC峰值,21,336米高度时为250V DC或AC峰值 |
    | 绝缘电阻 | 初始值不小于10GΩ,经耐久测试后仍大于1GΩ |
    | 接触电阻 | 初始值不大于20mΩ,经耐久测试后不大于25mΩ |
    | 温度范围 | 在-65°C至+150°C之间进行5次循环测试,每周期30分钟 |
    | 振动和冲击 | 持续振动(10Hz至2,000Hz)和高加速度冲击(最高达100G) |

    产品特点和优势


    - 高可靠性:所有材料都经过严格筛选,确保长期稳定运行。
    - 多用途设计:可选择不同类型的连接器以适应不同的连接需求。
    - 易于维护:提供详细的工具使用指南,方便用户进行安装和维护。
    - 良好的环境适应性:能够在极端条件下保持稳定的性能表现。

    应用案例和使用建议


    - 工业自动化:适合于各种自动化生产线中的电缆连接需求,能够有效提升系统的稳定性和可靠性。
    - 医疗设备:在需要高可靠性的医疗设备中,Gecko连接器可以确保长时间的无故障运行。
    - 军事通信:能够承受恶劣的环境条件,适用于战场上的通讯设备。
    使用建议:
    - 使用适当的压接工具进行连接,确保连接的牢固性和电气性能。
    - 根据应用环境选择合适的连接器类型,例如对于高温或高湿度的应用场景,优先选择具有更好密封性能的产品。

    兼容性和支持


    - 兼容性:与其他标准的电气连接件具有良好的兼容性,便于系统集成。
    - 支持和服务:提供详尽的技术文档和视频教程,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - Q: 连接器接触不良怎么办?
    - A: 确保连接器正确安装,检查压接工具设置是否符合要求。必要时重新压接。
    - Q: 无法正确识别信号传输?
    - A: 检查是否有信号接触器损坏,更换新的接触器并重新安装。
    - Q: 连接器在高振动环境下表现不稳定?
    - A: 可以考虑使用带有额外锁定机制的产品,或者增加背灌胶以提高抗振动性能。

    总结和推荐


    Gecko G125系列连接器凭借其出色的性能、坚固的设计和广泛的适用性,在众多高要求应用中表现出色。无论是工业自动化还是医疗设备领域,这款产品都能够提供可靠的解决方案。因此,我们强烈推荐使用此款产品,相信它会成为您的理想选择。

G125-0010005参数

参数
触头端接 压接
触头镀层厚度 203nm
类型 Connector Headers and PCB Receptacles
线规 26 AWG
触头镀层
长*宽*高 4.45mm(长度)*950μm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

G125-0010005厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-0010005数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 触头 HARWIN G125-0010005 G125-0010005数据手册

G125-0010005封装设计

查看详情并下载
Symbol
Footprint
3D Model
