M80-4805042

厂牌: HARWIN
产品描述: 22 AWG Receptacle 2mm 2 50pin 300nm 金 黑色 压接 导线安装,自由悬挂,通孔安装
供应商型号: M80-4805042
供应商: 海外现货
标准整包数: 1

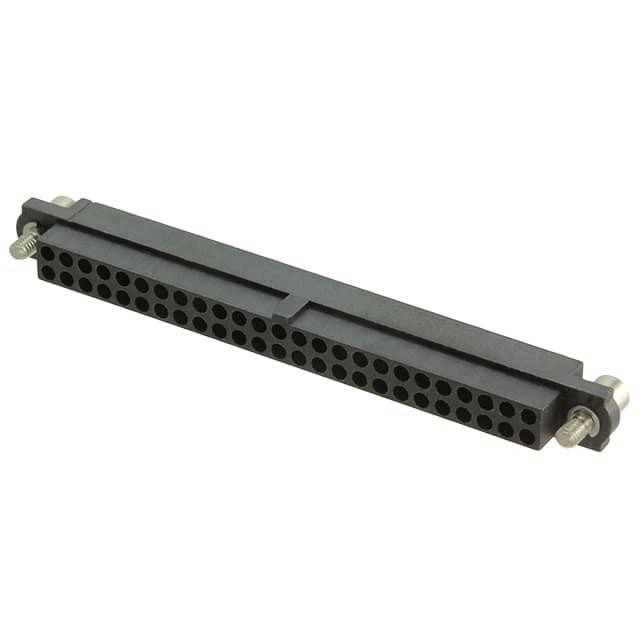

HARWIN 矩形连接器 - 自由悬挂/面板安装 M80-4805042

M80-4805042概述

    Datamate M80 & M83 Series Rectangular Connectors: A Comprehensive Overview

    1. 产品简介


    Datamate M80 & M83 系列矩形连接器 是一种2毫米间距的公头和母头矩形、完全屏蔽且未密封的连接器,适用于板对板、电缆对板和电缆对电缆的互连。该系列涵盖2到96条通路,提供多种安装方式。母连接器可选压接、垂直穿孔安装或表面贴装(SMT)方式;公连接器同样提供压接、垂直或水平(90°)穿孔安装及表面贴装选项。此外,还提供预线缆连接器和电缆组件。
    这些连接器旨在用于高密度电子设备中的低压连接,支持高达96个引脚的配置。它们具有防错匹配设计,并且可以采用卡扣锁紧(L-Tek)或螺纹锁定(J-Tek)机制来确保连接稳固性。混合技术(Mix-Tek)连接器也提供螺纹锁定版本,并可选择功率或同轴接触件。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电流(环境温度25°C) | 标准信号触点:每个触点最大3.3A
    T触点:每个触点最大8.5A |
    | 工作电流(环境温度85°C) | 标准信号触点:每个触点最大2.6A
    T触点:每个触点最大6.5A |
    | 工作电压 | 预线缆触点及电缆组件:最高300V DC或AC峰值
    其他:最高800V DC或AC峰值 |
    | 绝缘电阻(初始) | 最小1,000 MΩ |
    | 接触电阻(初始) | 最大20mΩ |
    | 耐热性(无电负荷) | 1,000小时,150°C |
    | 振动耐受性(10G测试) | 10Hz至2,000Hz,最大0.75mm,持续6小时 |
    | 冲击耐受性(100G) | 总计18次冲击 |
    | 拉力测试(最小值) | 18N |

    3. 产品特点和优势


    Datamate M80 & M83 系列矩形连接器 具有多项独特优势,使其在市场上脱颖而出:
    - 高可靠性:采用金或锡镀层,确保长期使用的电气性能稳定。
    - 多功能性:提供多种触点类型,满足不同应用场景的需求。
    - 环境适应性强:工作温度范围宽广,可在极端环境下保持正常工作。
    - 易于操作:具备卡扣锁紧或螺纹锁定机制,确保连接牢固可靠。
    - 高性能:接触电阻低,能够承载较高电流。

    4. 应用案例和使用建议


    Datamate M80 & M83 系列矩形连接器 广泛应用于航空、国防、医疗设备、工业自动化等多个领域。对于板对板和电缆对板的应用,可通过其独特的接口设计实现稳定可靠的连接。例如,在航空航天领域,这些连接器用于飞机上的传感器和控制系统之间,保证信号传输的稳定性。为了提高使用效率,建议在选择连接器时根据具体应用场景选择合适的接触类型(如标准信号触点、T触点等),并遵循厂商提供的组装指南进行正确安装。

    5. 兼容性和支持


    这些连接器通常与标准电缆和其他配件兼容,但具体型号的兼容性可能有所不同。制造商提供详细的组装指南和技术支持服务,以帮助客户顺利完成安装过程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中遇到阻力 | 确保插头和插座正确对齐,并使用适当的力道。 |
    | 连接松动 | 检查卡扣锁紧或螺纹锁紧机构是否到位,并适当调整。 |
    | 电气连接不良 | 确认触点镀层良好,重新焊接或更换触点。 |

    7. 总结和推荐


    Datamate M80 & M83 系列矩形连接器 以其高可靠性、多功能性以及良好的环境适应性,成为众多应用场景的理想选择。如果您需要一个能够在苛刻环境下工作的连接器,这款产品无疑是您的最佳选择。我们强烈推荐使用这些连接器,尤其是对于那些追求高性能和高可靠性的应用场合。

M80-4805042参数

参数
触头镀层厚度 300nm
触头镀层
针脚数 50pin
类型 Receptacle
排数 2
颜色 黑色
间距 2mm
线规 22 AWG
电缆端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售

M80-4805042厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-4805042数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 自由悬挂/面板安装 HARWIN M80-4805042 M80-4805042数据手册

M80-4805042封装设计

查看详情并下载
Symbol
Footprint
3D Model
