G125-FC12005L0-0450L

产品分类: 矩形线缆
厂牌: HARWIN

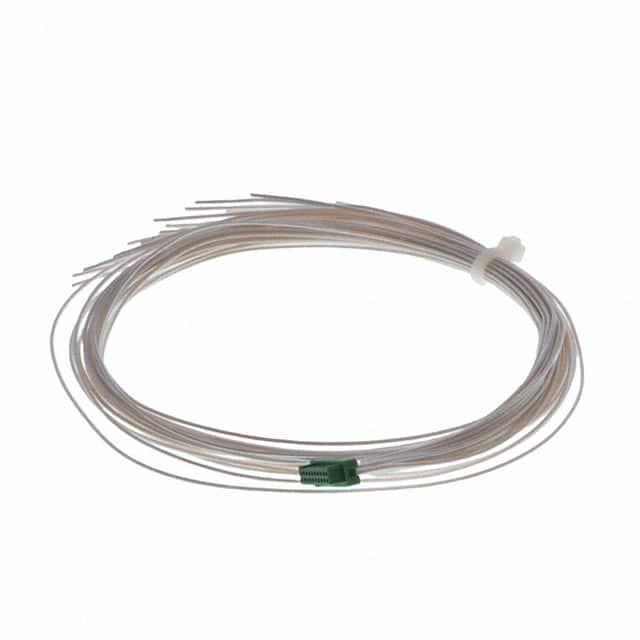

产品描述: Cable Assembly Female Single-Ended white 26 AWG cable 450mm long 10 Plus 10 contacts
供应商型号: AV-A-HRWG125FC12005L0!A
供应商: Avnet
标准整包数: 10
HARWIN 矩形线缆 G125-FC12005L0-0450L

G125-FC12005L0-0450L概述

    文章标题:Gecko G125 系列 1.25mm 高可靠性连接器技术手册解析

    1. 产品简介


    Gecko G125 系列是一款具有1.25mm间距的高可靠性矩形连接器,型号以G125开头。该系列提供三种不同的变体:Gecko-SL、Gecko-MT和Gecko Latch。这些连接器主要用于电缆到电缆、电缆到板卡及板卡到板卡的互连,具有出色的机械和电气性能。它们广泛应用于工业自动化、医疗设备、通讯系统和军事航空等领域。

    2. 技术参数


    Gecko G125系列的主要技术参数如下:
    | 参数类别 | 详细信息 |

    | 材料 | 信号接触采用铍铜镀镍金,电源接触采用磷青铜镀镍金,插头壳体采用30%玻璃填充的热塑性塑料,锁扣采用铜镍锡合金镀镍处理,螺丝固定采用不锈钢材质,金属外壳采用铝合金6061-T6 |
    | 电气特性 | 信号接触电流:最大2.8A(单个接触),最大2.0A(所有接触);柔性电路信号接触电流:最大0.4A;电源接触电流:最大10.0A |
    | 工作电压 | 海平面1006mbar时为450V DC或AC峰值,海拔21336m时为250V DC或AC峰值 |
    | 绝缘电阻 | 初始为10GΩ最小值,条件后为1GΩ最小值 |
    | 接触电阻 | 初始为20mΩ最大值,条件后为25mΩ最大值 |
    | 耐久性 | 接触1000次操作,锁扣100次操作 |
    | 插拔力 | 信号接触最大2.8N,电源接触最大7.0N |
    | 拉出力 | 信号接触最小0.2N |
    | 螺丝扭矩 | 16至18cmN |
    | 最大振动频率 | 10Hz至2000Hz |

    3. 产品特点和优势


    Gecko G125系列连接器的优势包括:
    - 高可靠性设计,适合恶劣环境下的长期使用。
    - 多种配置选择,包括信号和电源混合接触。
    - 锁扣和螺丝固定的额外安全措施。
    - 低接触电阻和良好的电气性能。
    - 适用于各种类型的导线,支持不同规格的导线端接。
    - 全密封设计,提供防水和防尘保护。
    - 优越的抗振动和冲击能力。

    4. 应用案例和使用建议


    Gecko G125系列连接器常用于工业自动化设备中的控制面板和传感器之间的连接。对于此类应用,建议遵循手册中的安装指导,确保正确的端接工具和工艺流程,以保证连接器的最佳性能。此外,针对柔性电路的应用,建议使用符合标准的手动压接工具来端接信号接触。

    5. 兼容性和支持


    Gecko G125系列连接器与Gecko-SL和Gecko-MT系列的金属外壳兼容,这些金属外壳提供了机械、RF和EMC保护。制造商提供详细的工具使用指南和视频教程,帮助用户正确安装和维护连接器。

    6. 常见问题与解决方案


    - 问题1:接触电阻偏高
    解决方案:检查接触表面是否清洁,重新进行端接操作,确保接触面没有氧化或污染。
    - 问题2:插拔力过大
    解决方案:确认使用的压接工具是否符合要求,适当调整压接工具的压力设置。
    - 问题3:拉出力不足
    解决方案:检查锁扣或螺丝固定是否到位,确保所有的紧固件都已正确安装并达到规定的扭矩值。

    7. 总结和推荐


    综上所述,Gecko G125系列连接器凭借其高性能、高可靠性和广泛的适用范围,在工业自动化、医疗设备和航空航天等多个领域具备强大的市场竞争力。无论是对于需要高可靠性的关键应用还是普通工业用途,该系列产品都是一个值得信赖的选择。我们强烈推荐这一款连接器,它将为您的项目提供卓越的性能和长久的使用寿命。

G125-FC12005L0-0450L参数

参数
长*宽*高 450mm(长度)
零件状态 在售
包装方式 袋装

G125-FC12005L0-0450L厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FC12005L0-0450L数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形线缆 HARWIN G125-FC12005L0-0450L G125-FC12005L0-0450L数据手册

G125-FC12005L0-0450L封装设计

查看详情并下载
Symbol
Footprint
3D Model
