G125-FC11005L0-0150F

产品分类: 矩形线缆
厂牌: HARWIN
产品描述: Cable Assembly Flat 0.15m 26AWG Power to Power F-F Crimp-Crimp Bag
供应商型号: 2853653
供应商: 海外现货
标准整包数: 1

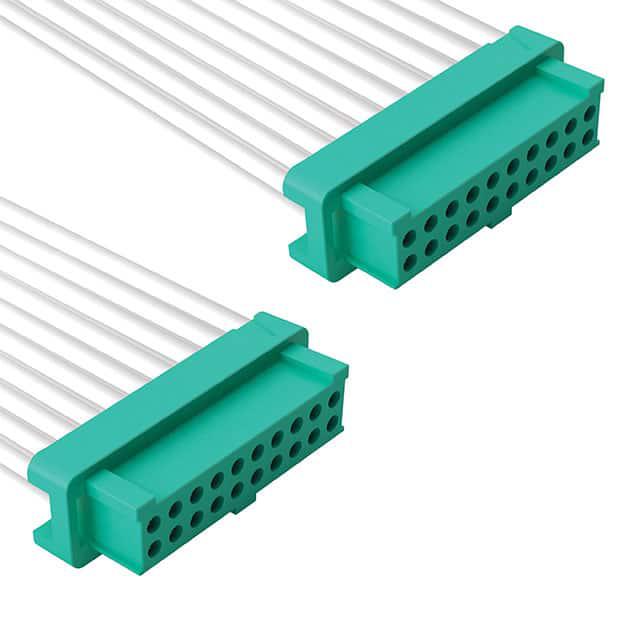

HARWIN 矩形线缆 G125-FC11005L0-0150F

G125-FC11005L0-0150F概述

    高质量文章:Gecko G125 系列 1.25mm 接插件技术手册

    产品简介


    Gecko G125 系列 1.25mm 插接件是一种高可靠性矩形连接器,用于电缆到电缆、电缆到板卡以及板卡到板卡之间的互连。该系列提供三种不同类型的连接器:Gecko-SL(带螺丝锁)、Gecko-MT(混合技术)和Gecko Latch(原始设计),每种型号都具有独特的特性和功能。这些连接器设计用于满足各种应用场景,从航空电子到工业自动化等领域均有广泛应用。

    技术参数


    - 电流额定值:
    - 信号触点:每根触点在25°C环境下的最大电流为2.8A,同时所有触点通过时最大为2.0A。
    - 柔性电路上的信号触点:每根触点在25°C环境下的最大电流为0.4A。
    - 功率触点:每根触点在25°C环境下的最大电流为10.0A。
    - 电气特性:
    - 工作电压:在1013mbar条件下为450V直流或交流峰值,在44mbar条件下为250V直流或交流峰值。
    - 绝缘电阻:初始值为10GΩ最小值(500V直流),经条件处理后大于1GΩ最小值(500V直流)。
    - 接触电阻:初始值为20mΩ最大值,经条件处理后为25mΩ最大值。
    - 环境特性:
    - 湿度:96小时93%RH条件下的耐湿性。
    - 温度范围:-65°C到+150°C之间进行30分钟的热循环测试。
    - 盐雾:48小时连续暴露。
    - 振动:10Hz到2000Hz频率范围内1.5mm位移,加速度为198m/s²(20G)。
    - 冲击:Z轴方向上981m/s²(100G),X和Y轴方向上490m/s²(50G)。
    - 加速度:50G加速度。
    - 机械特性:
    - 触点寿命:至少1000次操作。
    - 螺丝锁固定件保持力:至少20.0N。
    - 插拔力:信号触点最大为2.8N,功率触点最大为7.0N。
    - 接触保持力:最小为6.0N。

    产品特点和优势


    - 多变的设计:提供Gecko-SL、Gecko-MT和Gecko Latch三种设计,可适应不同的应用场景。
    - 高强度材料:采用铍铜、镍镀金等高性能材料,确保连接器的可靠性和耐用性。
    - 多功能用途:适用于多种行业,包括航空电子、工业自动化等。
    - 易于安装和维护:设计有易释放锁定装置,便于快速安装和拆卸。

    应用案例和使用建议


    - 航空电子:高可靠性的电气连接对于飞机控制系统的安全至关重要。Gecko G125系列插接件可以承受极端的环境条件,适合在航空环境中使用。
    - 工业自动化:在工厂自动化系统中,Gecko G125系列插接件可以实现稳定的信号和电源传输,提升系统的稳定性和可靠性。
    - 推荐使用建议:在安装过程中确保连接器与接触面的良好配合,使用合适的工具进行压接和插入,避免过度的振动和冲击对连接器造成损害。

    兼容性和支持


    - 兼容性:金属背壳兼容Gecko-SL和Gecko-MT系列,提供机械、射频和电磁兼容保护。
    - 支持和维护:供应商提供详细的技术文档和视频教程,帮助用户正确安装和维护连接器。

    常见问题与解决方案


    - 问题1:触点无法正常工作。
    - 解决方法:检查触点是否有损伤或脏污,必要时重新压接。
    - 问题2:连接器无法正确锁定。
    - 解决方法:确认螺丝锁是否完全拧紧,或者尝试更换新的螺丝锁部件。
    - 问题3:接触电阻过高。
    - 解决方法:检查触点是否氧化或脏污,清洁并重新压接。

    总结和推荐


    Gecko G125系列插接件凭借其高可靠性、多功能性和耐用性,成为众多应用场景的理想选择。无论是航空电子还是工业自动化领域,它都能发挥重要作用。建议在使用过程中严格按照安装指南进行操作,以确保最佳性能和延长使用寿命。总体而言,强烈推荐使用Gecko G125系列插接件。

G125-FC11005L0-0150F参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 袋装

G125-FC11005L0-0150F厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FC11005L0-0150F数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形线缆 HARWIN G125-FC11005L0-0150F G125-FC11005L0-0150F数据手册

G125-FC11005L0-0150F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 303.8144
10+ ¥ 298.3891
30+ ¥ 292.9639
50+ ¥ 292.9639
100+ ¥ 292.9639
250+ ¥ 292.9639
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 303.81
