首页  >  产品百科  >  M80-4860605

M80-4860605

厂牌: HARWIN
产品描述: 24-28 AWG Receptacle,Screw Lock 2mm 2 6pin 300nm 金 黑色 压接 导线安装,自由悬挂,通孔安装
供应商型号: AV-A-HRWM804860605
供应商: Avnet
标准整包数: 1

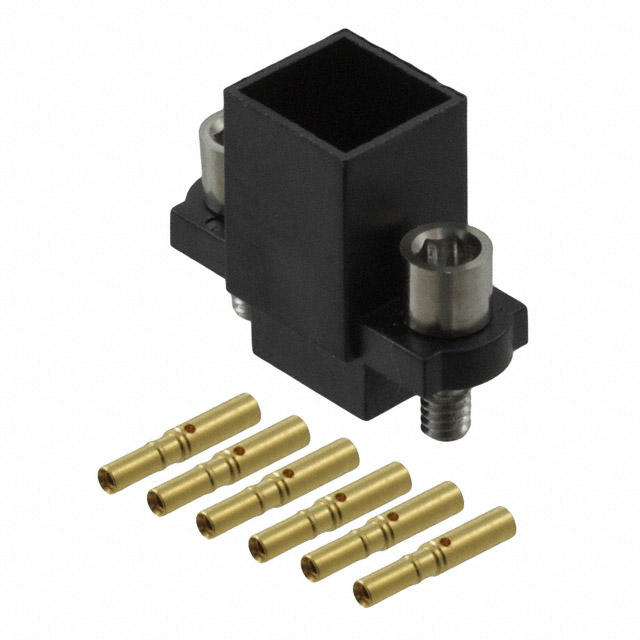

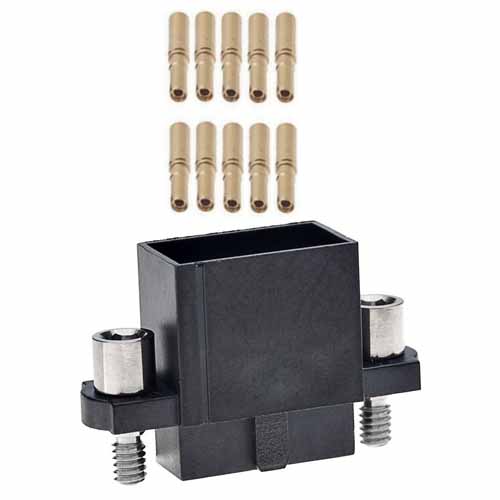

HARWIN 矩形连接器 - 自由悬挂/面板安装 M80-4860605

M80-4860605概述

    # Harwin Datamate M80 & M83 系列矩形连接器产品技术手册

    产品简介


    Harwin的Datamate M80和M83系列矩形连接器是一种高度可靠的板对板、电缆对板以及电缆对电缆互连解决方案。这些连接器具有2毫米间距,全屏蔽设计,支持2至96个触点,适用于高密度电子设备。连接器提供多种安装方式,包括压接、垂直通孔焊接、表面贴装以及预置电缆选项。产品可选低频(LF)接触、混合技术(Mix-Tek)接触及夹具锁定功能(L-Tek),部分型号符合BS9525 F0033标准。
    主要用途包括工业自动化、航空航天、军事通信、医疗设备及轨道交通等领域。此系列产品以其紧凑的设计和优越的电气性能闻名,适用于需要高可靠性的严苛环境应用。

    技术参数


    | 参数类别 | 规格值 |

    | 接触类型 | 标准信号、T型、同轴 |
    | 工作电压 | 直流/交流峰值:300V-800V |
    | 电流承载能力 | 标准信号:最高3.3A(环境温度25℃) |
    T型:最高8.5A(环境温度25℃) |
    | 接触电阻 | 初始:<20mΩ,最终:<25mΩ |
    | 绝缘电阻 | 最小:1,000MΩ |
    | 操作温度范围 | -55°C 至 +125°C |
    | 工作环境压力 | 海拔30,000英尺(9,144米) |
    | 振动耐受性 | 2,000Hz下最大加速度:196.2m/s² |
    | 冲击耐受性 | 最大冲击力:981m/s²(100G) |

    产品特点和优势


    1. 高可靠性:经过振动、冲击、盐雾和极端环境测试,确保长期稳定运行。
    2. 多样化的连接方式:提供多种触点排列方式(单排、双排、三排),适应各种布局需求。
    3. 优异的电气性能:具备低接触电阻和高绝缘性能,保证信号传输质量。
    4. 灵活的电缆选择:支持多种标准同轴电缆,便于不同场景下的灵活应用。
    5. 模块化设计:支持现场更换触点,降低维护成本。

    应用案例和使用建议


    应用案例:
    - 工业自动化:机器人控制系统中实现多点数据采集。
    - 医疗设备:监护仪和生命支持系统中的信号传输接口。
    - 航空通信:飞机内部设备间的高密度数据连接。
    使用建议:
    - 在高频信号传输中,建议选用M80-310等同轴接触点以减少信号损耗。
    - 若需支持大功率应用,优先选择M80-PXX系列连接器。
    - 建议对电缆进行规范化的预处理和压接,以提升长期稳定性。

    兼容性和支持


    Datamate M80和M83系列连接器与主流电路板及电缆兼容。Harwin公司为客户提供详尽的技术支持和售后维护服务,包括在线文档、安装指南和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 使用正确的工具和工艺进行压接 |
    | 插针松动 | 检查是否存在未完全到位的锁扣机构 |
    | 信号失真 | 确保电缆和连接器的阻抗匹配 |

    总结和推荐


    Harwin Datamate M80 & M83系列连接器凭借其卓越的电气性能、机械强度和环境适应能力,在严苛应用环境中表现出色。建议在高密度、高性能的工业和消费类电子产品中优先考虑此系列产品。对于需要长寿命、高可靠性的项目,这款连接器是最佳选择。
    推荐指数:★★★★★
    适用于:工业自动化、医疗设备、航空航天和轨道交通等领域。
    如果您正在寻找一款满足高要求的应用环境的连接器,那么Harwin Datamate M80 & M83系列将是您的理想之选!

M80-4860605参数

参数
颜色 黑色
排数 2
触头镀层
间距 2mm
触头镀层厚度 300nm
线规 24-28 AWG
电缆端接 压接
针脚数 6pin
类型 Receptacle,Screw Lock
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

M80-4860605厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-4860605数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 自由悬挂/面板安装 HARWIN M80-4860605 M80-4860605数据手册

M80-4860605封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 5.8816 ¥ 52.0518
90+ $ 5.8304 ¥ 51.5991
库存: 154
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1561.55
直接购买
加入购物车
