G125-MC11005M1-0450L

产品分类: 矩形线缆
厂牌: HARWIN

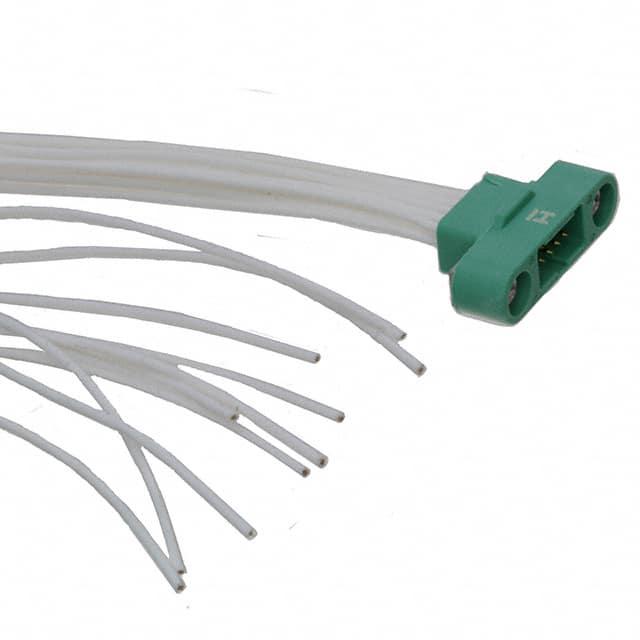

产品描述: Gecko Screw-Lok Cable Assembly, Male Single-Ended, with screw fixings, white 26 AWG cable, 450mm long, 5+5 contacts
供应商型号: U-G125-MC11005M1-0450L
供应商: 云汉优选
标准整包数: 1
HARWIN 矩形线缆 G125-MC11005M1-0450L

G125-MC11005M1-0450L概述

    高质量文章:Harwin Gecko G125 系列 1.25mm 高可靠性连接器

    产品简介


    Gecko G125 系列是一款具有 1.25mm 接口间距的高可靠性矩形连接器。此系列包含三个不相容的型号:Gecko-SL(螺纹锁)、Gecko-MT(混合技术)和Gecko Latch(原设计)。这些连接器适用于电缆到电缆、电缆到板以及板到板之间的互连应用。Gecko-SL 提供了浮动螺丝固定方式,确保可靠、稳健的连接;Gecko-MT 结合了信号和电源接触器,提供双排信号和单排电源配置;而Gecko Latch 则提供了易于释放的锁定插销,以实现更安全的连接。该系列连接器广泛应用于通信、工业自动化、医疗设备等领域。

    技术参数


    以下是根据手册提取的主要技术规格:
    - 电气特性
    - 信号触点电流:单个触点最大电流为 2.8A(25°C环境),所有触点同时通过时最大电流为 2.0A。
    - 信号触点(柔性电路):单个触点最大电流为 0.4A。
    - 电源触点:单个触点最大电流为 10.0A。

    - 其他电气特性
    - 工作电压:在标准气压下(1006mbar)为 450V 直流或交流峰值,在低气压下(44mbar)为 250V 直流或交流峰值。
    - 绝缘电阻:初始值最小为 10GΩ,经过条件处理后最小为 1GΩ。
    - 环境特性
    - 湿度:96小时在 93%RH 条件下。
    - 温度范围:-65°C 至 +150°C。
    - 振动:从 10Hz 至 2000Hz,加速度 198m/s²。
    - 冲击:Z轴方向冲击 981m/s²,X/Y轴方向冲击 490m/s²。

    产品特点和优势


    Gecko G125 系列连接器的特点在于其高可靠性,适用于恶劣的工作环境。通过使用高品质材料(如铍铜和磷青铜)和金镀层,确保了长时间的高性能表现。此外,多种安装方式和锁紧机制使其适应各种复杂的安装需求,增加了连接的安全性和稳定性。特别是在需要频繁插拔的应用场景中,Gecko Latch 提供的易释放锁紧插销极大提升了用户体验。其广泛的应用范围和卓越的性能使其在市场上具备较强的竞争力。

    应用案例和使用建议


    Gecko G125 系列连接器可广泛应用于通信设备、工业自动化系统和医疗仪器等。例如,在工业自动化系统中,Gecko G125 可用于机器人手臂的关节处,确保在高强度振动和高温环境下稳定的电力传输。为了提高连接的可靠性,建议用户在安装过程中充分考虑环境条件,如湿度和温度变化,并定期进行检查和维护。对于信号线和电源线的接线,建议严格按照推荐的工具进行操作,以确保正确的拉力值和电接触性能。

    兼容性和支持


    Gecko G125 系列连接器与一系列相关工具兼容,如手摇压接工具 Z125-900 和插入/移除工具 Z125-902。此外,Harwin 提供详细的工具使用指南和视频教程,方便用户正确安装和维护。Harwin 还提供金属背壳(铝6061-T6),适用于 Gecko-SL 和 Gecko-MT 系列,以提供机械、射频和电磁兼容保护。如有任何技术支持需求,用户可以通过官方网站联系 Harwin 客服。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,例如触点接触不良、拉脱力不足等。以下是几个常见问题及其解决方案:
    - 触点接触不良:确保接触面清洁并使用正确的压接工具和设置。如果仍然存在接触问题,可能需要更换触点。
    - 拉脱力不足:检查安装工具的压力设置,必要时调整压接高度。确认所有锁紧机制均正常工作。

    总结和推荐


    总体而言,Gecko G125 系列连接器凭借其高可靠性、多样化的设计和广泛的适用范围,成为众多应用场景的理想选择。其强大的性能和易于维护的特点使其在市场上具有很高的竞争力。因此,强烈推荐用户在高要求的应用环境中使用 Gecko G125 系列连接器。

G125-MC11005M1-0450L参数

参数
长*宽*高 450mm(长度)
零件状态 在售
包装方式 袋装

G125-MC11005M1-0450L厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MC11005M1-0450L数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形线缆 HARWIN G125-MC11005M1-0450L G125-MC11005M1-0450L数据手册

G125-MC11005M1-0450L封装设计

查看详情并下载
Symbol
Footprint
3D Model
