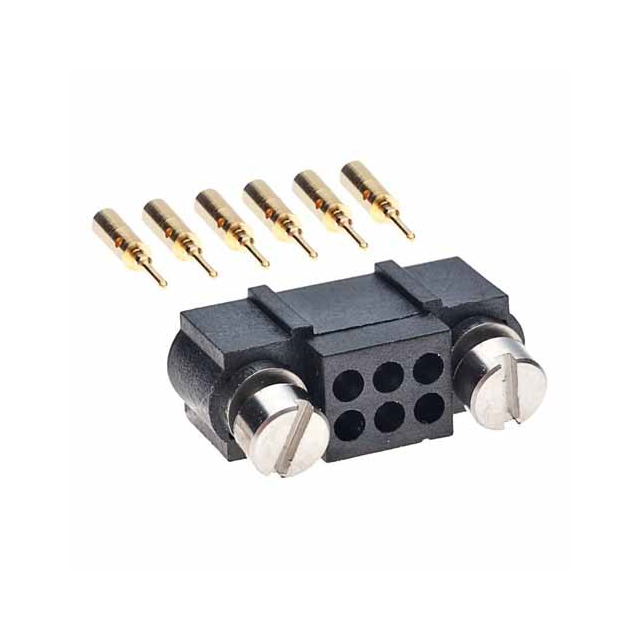

M80-5620605

厂牌: HARWIN
产品描述: 22 AWG Header 2mm 2 6pin 250nm 金 黑色 压接 导线安装,自由悬挂,通孔安装
供应商型号: 855-M80-5620605
供应商: Mouser
标准整包数: 1
HARWIN 矩形连接器 - 自由悬挂/面板安装 M80-5620605

M80-5620605概述

    # Datamate M80 & M83 系列矩形连接器技术手册

    1. 产品简介


    Datamate M80 和 M83 系列矩形连接器是一组高密度、可互换接触的矩形连接器,设计用于板对板、电缆对板以及电缆对电缆的互连应用。这些连接器具有 2 毫米间距,覆盖从 2 到 96 道的多种规格。支持多种安装方式,包括垂直通孔、表面贴装以及可选的螺纹固定(Jackscrews)和插销锁紧(Latch)。女性端子提供压接、垂直通孔和表面贴装选择,男性端子则支持压接、垂直或水平通孔及表面贴装。
    主要功能与应用领域:
    - 高密度应用:适用于需要高密度连接的场合。
    - 环境适应性强:可在极端温度和气压条件下稳定工作。
    - 多功能性:可选低频信号、同轴信号以及电源接触点。
    应用领域包括航空航天、国防、工业自动化、通信设备和医疗电子设备。

    2. 技术参数


    以下是 Datamate M80 和 M83 系列连接器的关键技术参数摘要:
    2.1 低频信号接触点
    - 电流承载能力:
    - 单个触点负载时:25°C 下最大 3.3A;85°C 下最大 2.6A。
    - 所有触点负载时:25°C 下最大 3.0A;85°C 下最大 2.2A。
    - 其他电气特性:
    - 工作电压:800V DC 或 AC 峰值。
    - 耐压测试:1,200V DC 或 AC 峰值。
    - 接触电阻:初始 ≤ 20mΩ,老化后 ≤ 25mΩ。
    - 绝缘电阻:≥ 1,000MΩ(初始),老化后 ≥ 100MΩ。
    - 爬电距离:≥ 0.35mm。
    - 空隙距离:≥ 0.35mm。
    2.2 同轴接触点
    - 阻抗:50Ω。
    - 频率范围:最高 6GHz。
    - 电压额定值:180V AC(500mA)。
    - 耐压测试:1,000V ACrms。
    - 接触电阻:≤ 6mΩ。
    2.3 电源接触点
    - 电流承载能力:
    - 低功率触点:20A 最大。
    - 高功率触点:40A 最大。
    - 工作电压:800V DC 或 AC 峰值。
    - 耐压测试:1,200V DC 或 AC 峰值。
    - 接触电阻:≤ 6mΩ。

    3. 产品特点和优势


    - 极高的环境适应性:能在 -55°C 至 +125°C 的温度范围内正常工作,甚至在高达 300mbar 的低气压下仍能可靠运行。
    - 坚固耐用:通过振动、冲击和跌落测试(100G 冲击和 40G 撞击),适合苛刻的应用环境。
    - 多功能设计:支持信号、同轴和电源连接,满足多样化的应用需求。
    - 高可靠性:具备出色的接触保持力(最低 18N)和耐用性(500 次插入/拔出循环)。

    4. 应用案例和使用建议


    应用案例:
    - 航空电子系统:作为飞行控制系统的高密度连接解决方案。
    - 军工设备:在极端环境下保持信号传输稳定性。
    - 医疗设备:实现高精度的电信号传输。
    使用建议:
    - 在高温或低温环境中使用时,确保连接器周围有足够的通风或隔热措施。
    - 定期检查接触点的清洁度,避免灰尘或污染物影响性能。
    - 对于高频率信号传输,建议采用同轴接触点以减少信号损耗。

    5. 兼容性和支持


    - 兼容性:支持与同类 Datamate 系列连接器无缝对接。
    - 支持与维护:提供详细的安装指南和技术文档,同时可为客户提供定制化服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻异常升高 | 检查接触面是否有氧化物或污垢,必要时进行清洁或更换触点。 |
    | 插入力过大 | 确保正确安装工具和连接器,避免过度挤压。 |
    | 脱落现象 | 检查固定机制是否完好,如有损坏需及时维修或更换。

    7. 总结和推荐


    Datamate M80 和 M83 系列矩形连接器凭借其高密度、高可靠性和广泛的适用性,成为行业内的明星产品。其强大的环境适应能力和多功能设计使其特别适合于航空航天、国防和工业自动化等领域。强烈推荐在高要求的应用场景中优先选用此系列产品。
    推荐指数:★★★★★

M80-5620605参数

参数
线规 22 AWG
电缆端接 压接
触头镀层厚度 250nm
排数 2
触头镀层
针脚数 6pin
颜色 黑色
间距 2mm
类型 Header
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

M80-5620605厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-5620605数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 自由悬挂/面板安装 HARWIN M80-5620605 M80-5620605数据手册

M80-5620605封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0295 ¥ 110.0993
10+ $ 10.692 ¥ 90.3474
25+ $ 10.0764 ¥ 85.1456
50+ $ 9.504 ¥ 80.3088
100+ $ 8.9316 ¥ 75.472
250+ $ 8.001 ¥ 67.6085
500+ $ 7.056 ¥ 59.6232
1000+ $ 7.0455 ¥ 59.5345
库存: 486
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110.09
