首页  >  产品百科  >  185F24

185F24

产品分类: 电源变压器
产品描述: 12V(Parallel),24V(Series) 5.4A Dual 130VA 115V,230V Dual 否 底座安装,焊接安装 71.37mm*77.98mm*85.6mm
供应商型号: HA-185F24
供应商: 海外现货
标准整包数: 1

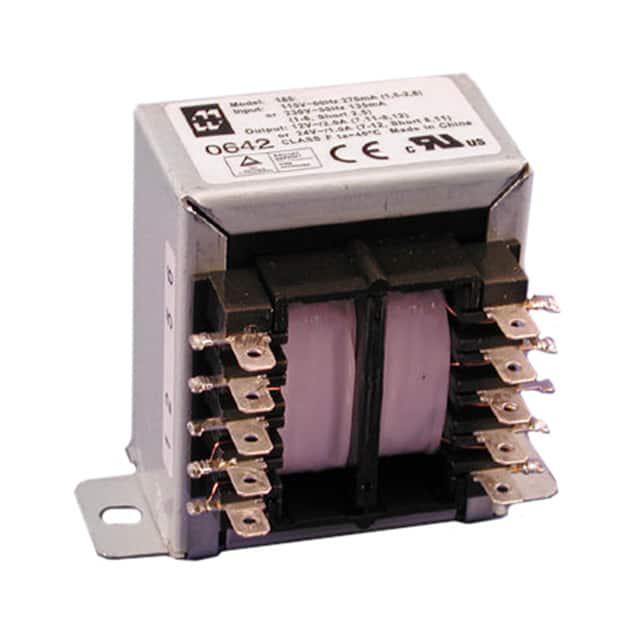

HAMMOND MANUFACTURING 电源变压器 185F24

185F24概述

    Hammond 185 系列低压机箱安装变压器技术手册

    产品简介


    Hammond Manufacturing 公司生产的 185 系列低压机箱安装变压器是一款适用于多种场合的电力转换设备。该系列产品提供 115/230 V 的双电压输入选项,可以适应全球范围内的不同电源标准。其主要功能是将交流电(AC)进行变换,以满足特定设备的电力需求。185 系列广泛应用于电信设备、音频设备、工业控制系统等多个领域。

    技术参数


    以下是该系列产品的详细技术参数:
    | 型号 | 额定功率(VA) | 初级电压 | 次级电压(CT) | 次级电压(并联) | 尺寸(英寸) | 重量(磅) |

    | 185C10 | 25 | 115/230 V | 10V@2.5A | 5V@5.0A | 2.81x2.22x2.31 | 0.19 |
    | 185D10 | 43 | 115/230 V | 10V@4.3A | 5V@8.6A | 3.12x2.22x2.68 | 0.19 |
    | ... | ... | ... | ... | ... | ... | ... |
    | 185G36 | 175 | 115/230 V | 36V@4.8A | 18V@9.6A | 3.12x3.20x3.75 | 0.25 |
    这些型号还具有以下特点:
    - 双次级绕组设计,可用于串联或并联连接。
    - 工作频率:50/60 Hz。
    - 高压测试(Hipot):4000 V RMS。
    - 绝缘等级:Class F(155°C)。
    - 通过 CUL US 认证和 TUV 认证。
    - CE 认证符合 IEC 950 标准。

    产品特点和优势


    1. 双电压输入:115/230 VAC 可在全球范围内使用。
    2. 灵活的次级绕组设计:可进行串联或并联配置,适应不同的负载需求。
    3. 高绝缘等级:Class F 绝缘确保长期稳定运行。
    4. 安全性:通过多项国际认证,确保产品质量和安全。
    5. 多种功率选择:提供从 25 VA 到 175 VA 不同功率的型号。

    应用案例和使用建议


    Hammond 185 系列广泛应用于多种领域,例如:
    - 电信设备:用于为通讯设备提供稳定的电源供应。
    - 音频设备:为音响系统和其他音频设备供电。
    - 工业控制系统:用于工厂自动化系统中的电源转换。
    使用建议:
    - 根据实际负载需求选择合适的功率等级。
    - 确保正确的接线方式(串联或并联),以避免过载。
    - 定期检查连接点,防止因松动导致的发热问题。

    兼容性和支持


    该系列产品与其他电子元器件和设备具有良好的兼容性。Hammond Manufacturing 公司提供了详尽的技术支持和售后服务,包括安装指南、维护手册和技术咨询等。

    常见问题与解决方案


    1. 问题:初次使用时设备发热严重。
    - 解决方案:检查负载电流是否超过额定值,确认接线正确无误。
    2. 问题:设备无法正常工作。
    - 解决方案:检查初级和次级电压是否符合要求,查看是否有断路或短路现象。

    总结和推荐


    Hammond 185 系列低压机箱安装变压器凭借其灵活性、安全性和高效性,成为市场上的一款优秀产品。其适用于各种应用场景,并且经过多项认证,具备高度可靠性。总体来说,我强烈推荐这款产品给需要电力转换解决方案的专业人士和企业。

185F24参数

参数
额定功率 130VA
输出电压 -
初级电压 115V,230V
次级电流 5.4A
次级电压 12V(Parallel),24V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
长*宽*高 71.37mm*77.98mm*85.6mm
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

185F24厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

185F24数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 电源变压器 HAMMOND MANUFACTURING 185F24 185F24数据手册

185F24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 44.505 ¥ 376.9574
10+ $ 43.815 ¥ 371.1131
15+ $ 43.125 ¥ 365.2688
50+ $ 42.55 ¥ 360.3985
75+ $ 41.975 ¥ 355.5283
200+ $ 41.515 ¥ 351.6321
库存: 152
起订量: 9 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1507.82
