160D34

产品分类: 电源变压器
产品描述: 17V(Parallel),34V(Series) 25mA Single,多抽头 1VA 115V,230V Dual 否 通孔安装 25.4mm*35.05mm*21.08mm
供应商型号: HM4123-ND
供应商: Digi-Key
标准整包数: 1

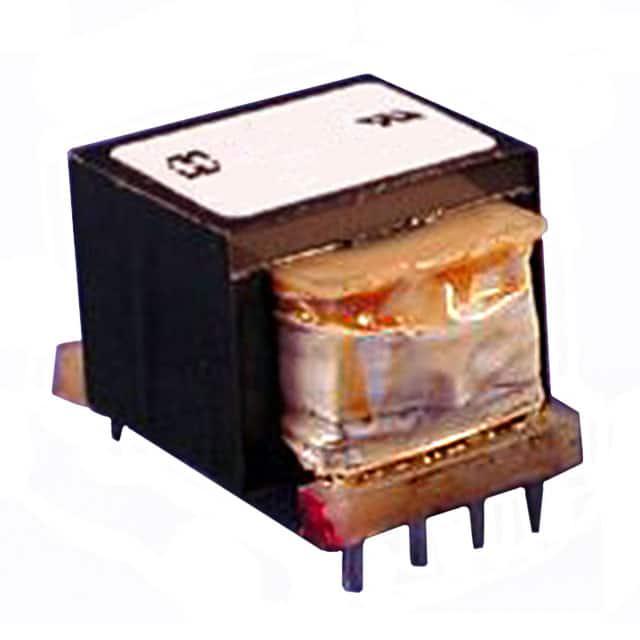

HAMMOND MANUFACTURING 电源变压器 160D34

160D34概述

    低电压PC板安装变压器:Hammond Mfg. 160-161系列

    产品简介


    Hammond Mfg.的160-161系列低电压PC板安装变压器适用于多种电子设备,为用户提供多样化的输出电压选择和不同容量的型号。这些变压器可以安装在印刷电路板上,方便集成到各种电子产品中。主要应用于通信设备、工业控制设备、医疗仪器以及家用电器等领域。

    技术参数


    - 输入电压: 115V(单相)或115/230V(双相)
    - 频率: 60Hz(单相),50/60Hz(双相)
    - 输出电压: 5-120VAC RMS,多种输出电压可选
    - 功率范围: 0.5VA到24VA,六种不同的VA大小型号
    - 绝缘等级: 高达2000V RMS的Hipot测试
    - 工作温度: 130°C(Class B绝缘)
    - 认证: CSA认证和UL认可

    产品特点和优势


    - 多样化输出电压选择: 20种不同的输出电压,覆盖了广泛的电压需求。
    - 不同容量型号: 六种不同的VA大小,满足不同应用的需求。
    - 垂直安装设计: 分体式绕组设计便于垂直安装。
    - 非集中绕组设计: 提高电感耦合效率。
    - 无静电屏蔽需求: 低初级到次级耦合提高了可靠性和安装简便性。
    - 高效能绝缘: 确保安全性和可靠性。
    - 国际通用标准: 双电源输入选择使产品更具灵活性。

    应用案例和使用建议


    - 通信设备: 如调制解调器、路由器等,可以根据不同需求选择合适的输出电压。
    - 医疗设备: 如便携式医疗仪器,要求高安全性,可以利用其高绝缘等级和低耦合设计。
    - 工业控制系统: 用于自动化设备,根据具体的应用场景选择合适的型号。
    使用建议:
    - 在选择型号时,要根据具体的应用场景和需求确定合适的功率容量和输出电压。
    - 安装时要注意垂直安装的设计,确保安装位置和空间充足。
    - 对于高频应用,建议使用双电源输入型号,以提高效率。

    兼容性和支持


    - 兼容性: 该产品与其他标准电子元器件兼容,易于集成到现有系统中。
    - 支持: 厂商提供技术支持和售后服务,确保产品长期稳定运行。

    常见问题与解决方案


    - Q: 输出电压不稳定?
    - A: 检查输入电压是否符合规定值,确认负载情况是否匹配。
    - Q: 发热异常?
    - A: 检查散热措施是否到位,是否超过额定功率使用。
    - Q: 绝缘不良?
    - A: 检查是否符合规定的使用环境条件,如温度和湿度。

    总结和推荐


    Hammond Mfg.的160-161系列低电压PC板安装变压器具有多样化输出电压选择、不同的功率容量以及可靠的绝缘性能。特别适合需要高稳定性和安全性的应用场合。建议在选择时结合具体应用场景和需求进行详细考虑,并根据厂商提供的指导手册进行安装和维护。整体而言,这款变压器是一个值得信赖的选择。

160D34参数

参数
输出电压 -
初级电压 115V,230V
次级电流 25mA
次级电压 17V(Parallel),34V(Series)
初级绕组 Dual
次级绕组 Single,多抽头
中心抽头
额定功率 1VA
长*宽*高 25.4mm*35.05mm*21.08mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

160D34厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

160D34数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 电源变压器 HAMMOND MANUFACTURING 160D34 160D34数据手册

160D34封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.7396 ¥ 99.1996
10+ $ 8.9921 ¥ 75.9831
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 99.19
