160D24

产品分类: 电源变压器
产品描述: 12V(Parallel),24V(Series) 35mA Single,多抽头 1VA 115V,230V Dual 否 通孔安装 25.4mm*35.05mm*21.08mm
供应商型号: HA-160D24
供应商: 海外现货
标准整包数: 1

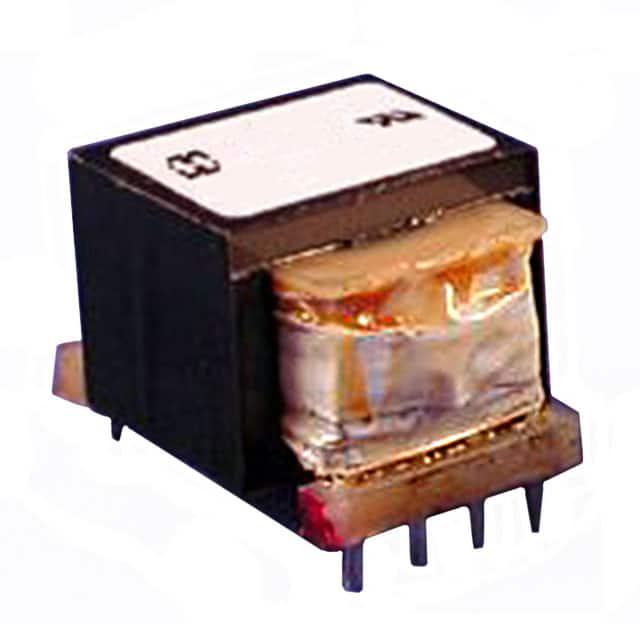

HAMMOND MANUFACTURING 电源变压器 160D24

160D24概述

    Hammond Mfg. 160-161系列低压PC板安装变压器

    产品简介


    Hammond Mfg. 的160-161系列低压PC板安装变压器是专为电力转换设计的高效能变压器。这类变压器适用于需要低电压输出的各种应用场景,如控制电路、LED驱动电源、小型电器等。其独特的垂直安装设计、多样化的输出电压选择和多种VA规格型号,使其成为广泛应用的理想选择。

    技术参数


    - 输入电压: 115 V 或 115/230 V,频率:50/60 Hz
    - 输出电压范围: 5 V 至 120 V AC(有效值)
    - 额定功率: 0.5 VA 至 24 VA
    - 耦合方式: 低初级到次级耦合
    - 绝缘等级: 高绝缘 - 防护电击电压2000V RMS
    - 温度等级: Class B绝缘 - 最高可达130°C
    - 认证: CSA认证(文件号LR3902)和UL认证(文件号E207860)

    产品特点和优势


    - 输出电压选择多样: 提供20种不同的输出电压选项,满足各种需求。
    - 非集中式绕组设计: 适用于1.2 VA、4.4 VA、10 VA 和 24 VA的型号,提高了效率和可靠性。
    - 垂直安装设计: 简化安装过程,节省空间。
    - 高绝缘等级: 避免电气故障风险,保障安全。
    - 多电源支持: 可以使用单电源(115 V)或双电源(115/230 V),适用于全球多种电源系统。

    应用案例和使用建议


    - 控制电路: 在自动化控制系统中,作为稳压器使用,确保电路稳定运行。
    - LED驱动电源: 为LED灯具提供稳定的低压电源。
    - 小型家电: 用于制造微波炉、咖啡机等家用电器。
    使用建议:
    - 在连接电源时,请确认所选型号的输入电压符合供电系统的标准。
    - 使用过程中,注意散热管理,避免长时间过载工作。

    兼容性和支持


    - 兼容性: 该系列变压器可以轻松与市面上常见的电子设备和电源管理系统兼容。
    - 支持: 厂商提供详尽的技术文档和支持服务,确保客户能够正确安装和使用。

    常见问题与解决方案


    - Q: 变压器无法正常工作
    - A: 检查输入电压是否匹配,确认接线无误。
    - Q: 输出电压不稳定
    - A: 检查负载是否超过额定值,调整负载至额定范围内。
    - Q: 发热严重
    - A: 确保通风良好,适当降低负载,避免过载工作。

    总结和推荐


    综上所述,Hammond Mfg. 160-161系列低压PC板安装变压器凭借其多样化的产品配置、高可靠性和广泛的适用性,在众多同类产品中脱颖而出。其出色的电气特性和安全性能,使其成为电源转换领域的优秀选择。如果您正在寻找一种既可靠又多功能的低压变压器解决方案,这一系列产品绝对值得考虑。

160D24参数

参数
次级电压 12V(Parallel),24V(Series)
初级绕组 Dual
次级绕组 Single,多抽头
中心抽头
额定功率 1VA
输出电压 -
初级电压 115V,230V
次级电流 35mA
长*宽*高 25.4mm*35.05mm*21.08mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

160D24厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

160D24数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 电源变压器 HAMMOND MANUFACTURING 160D24 160D24数据手册

160D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 8.97 ¥ 79.7747
50+ $ 8.74 ¥ 77.7292
75+ $ 8.625 ¥ 76.7064
200+ $ 8.51 ¥ 75.6837
500+ $ 8.395 ¥ 74.661
库存: 2150
起订量: 41 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1994.36
