1418N4T10

产品分类: 机架/存储/外壳
产品描述:
供应商型号: HA-1418N4T10
供应商: 海外现货
标准整包数: 1
HAMMOND MANUFACTURING 机架/存储/外壳 1418N4T10

1418N4T10概述

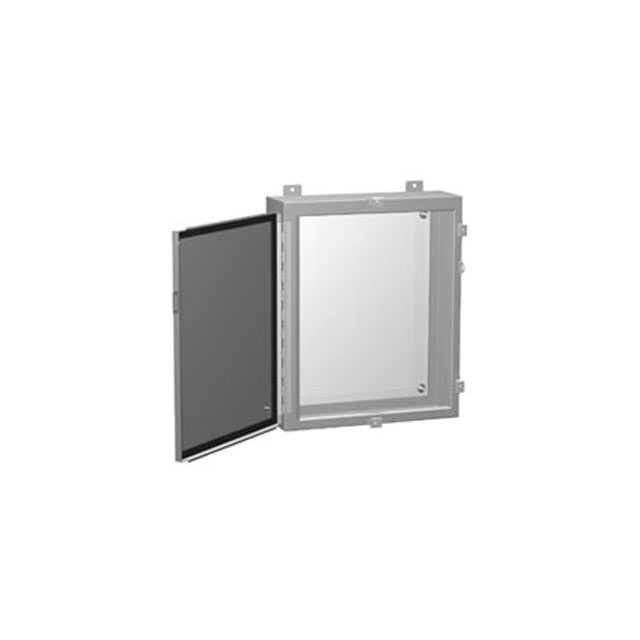

    Hammond Mfg. 1418 N4 系列 Type 4 轻钢壁挂式外壳技术手册

    产品简介


    Hammond Mfg. 的1418 N4系列是一款专为工业环境设计的轻钢壁挂式外壳。这种外壳主要用于仪表箱、电控装置、液压控制、气动控制及电气接线盒等用途。该系列产品尤其适用于需要防止液体侵入或户外全天气防护的应用场合。符合多种国际标准,如UL、CSA、NEMA 和 IEC 标准,确保其在各种恶劣环境下的可靠性和安全性。

    技术参数


    - 尺寸范围:
    - 高度:12.00" 至 60.00"
    - 宽度:12.00" 至 36.00"
    - 深度:6.00" 至 16.00"
    - 内部面板:12 gauge(16.00" × 9.00" 至 60.00" × 33.00")
    - 材质:
    - 外壳和盖板采用重达14号的冷轧钢板制成。
    - 门板和主体之间无敲孔、切口或孔洞,采用光滑的连续焊接。
    - 保护等级:
    - UL 508A: Type 3R, 12, 4
    - CSA: Type 3R, 12, 4
    - NEMA: Type 3R, 4, 12, 13
    - IEC: 60529, IP66
    - 安装方式:
    - 通过焊接的支架进行安装。
    - 形成的门和外壳边缘可以防止流动的液体和污染物进入。
    - 不锈钢连续铰链,方便拆卸。
    - 电气连接:
    - 内部面板可用螺丝固定。
    - 接地端子位于门和外壳上。
    - 外观:
    - 盖板和外壳表面采用ANSI 61灰色粉末涂层,可重新涂装。
    - 可移动的内部面板采用白色粉末涂层。

    产品特点和优势


    1. 高防护等级:符合NEMA 3R、4、12和13标准,提供极高的防尘和防水性能。
    2. 坚固耐用:由14号钢板制成,耐腐蚀且抗冲击。
    3. 易操作:不锈钢锁紧装置和铰链使得安装和维护简单方便。
    4. 灵活性:多种尺寸可供选择,满足不同应用场景的需求。
    5. 易于接地:内部和门上的接地端子保证了安全可靠的连接。

    应用案例和使用建议


    1. 工业控制柜:适用于工厂自动化控制柜,用于容纳各种控制器、传感器和其他电子设备。
    2. 户外电气接线盒:适合用于户外场所,如街道照明控制中心,提供全天气保护。
    3. 仪表箱:适用于需要精确测量和控制的应用场合,如温度、压力等传感器的安装和保护。
    使用建议:
    - 在安装过程中,请确保所有紧固件都已牢固固定。
    - 定期检查接地系统以确保其始终处于良好状态。
    - 使用合适的配件,如内面板和附件,以提高整体性能。

    兼容性和支持


    - 兼容性:此外壳可与各种尺寸和类型的配件配合使用,包括内面板、门铰链套件、地板支撑套件等。
    - 支持:Hammond Mfg. 提供全面的技术支持和售后服务,包括产品安装指导、维修服务和客户咨询。

    常见问题与解决方案


    1. 如何正确安装?
    - 确保所有螺丝都已紧固,特别是在安装地面支撑时。
    2. 如何检查接地系统?
    - 使用多用电表测试接地端子之间的电阻值,确保其小于规定的最大阻值。
    3. 如何选择正确的尺寸?
    - 根据需要容纳的设备数量和大小来选择合适的高度、宽度和深度。

    总结和推荐


    Hammond Mfg. 的1418 N4系列Type 4轻钢壁挂式外壳是一款高性能、多功能的产品,适用于各种工业环境。其出色的防护性能、坚固耐用的设计以及灵活多样的尺寸选择使其在市场上具有很强的竞争力。强烈推荐给需要高性能外壳来保护其敏感电子设备的用户。

1418N4T10参数

参数
长*宽*高 914.4mm(宽度)*152.4cm(高度)

1418N4T10厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

1418N4T10数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 机架/存储/外壳 HAMMOND MANUFACTURING 1418N4T10 1418N4T10数据手册

1418N4T10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1759.5 ¥ 14902.965
2+ $ 1736.5 ¥ 14708.155
4+ $ 1713.5 ¥ 14513.345
10+ $ 1667.5 ¥ 14123.725
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14902.96
