首页  >  产品百科  >  1550GSGASKET

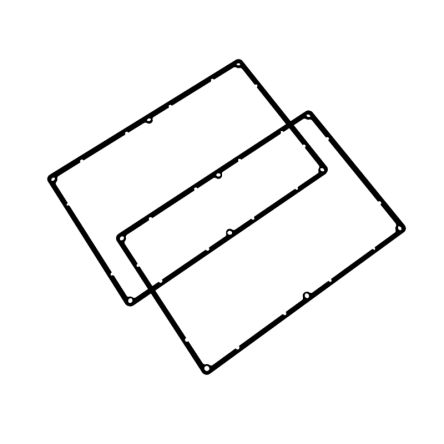

1550GSGASKET

产品分类: 机架/存储/外壳
产品描述: Hammond 密封填料, 硅制, 用于外壳, 222mm长
供应商型号: 546-1550GSGASKET
供应商: Mouser
标准整包数: 1
HAMMOND MANUFACTURING 机架/存储/外壳 1550GSGASKET

1550GSGASKET概述

    Diecast Aluminum Enclosures (1550 Series) 技术手册

    产品简介


    Diecast Aluminum Enclosures(压铸铝合金外壳)1550 系列是专为工业电子设备设计的外壳解决方案。这些外壳采用坚固且易于加工的压铸铝合金制成,提供自然振动抛光或轻质纹理黑色粉末涂层两种表面处理方式。1550 系列外壳适用于广泛的电子仪器封装应用,具备高防护等级和卓越的电磁干扰屏蔽性能。

    技术参数


    - 材料:压铸铝合金
    - 尺寸范围:多种长度和宽度可供选择,例如 2.36 × 2.17 英寸到 10.83 × 6.89 英寸不等。
    - 厚度:底壳厚度 1.02 英寸至 3.98 英寸,具体取决于型号。
    - 重量:根据不同型号,重量有所差异。
    - 防护等级:标准型号达到 IP 54,加装水密垫圈后可达到 IP 66,通过升级垫圈可达到 IP 67。
    - 安装螺丝:四颗 M3.5 x 0.6 x 12 毫米长的不锈钢十字头机螺丝固定盖板。
    - 安装孔位:内部无肋结构,方便安装连接器。
    - 壁角角度:低侧壁斜角(小于 2 度),便于 PCB 安装。

    产品特点和优势


    1. 高防护等级:IP 54/IP 66/IP 67 的防护等级,确保在恶劣环境下也能可靠运行。
    2. 抗电磁干扰(EMI/RFI):良好的屏蔽性能,特别适合需要稳定电磁环境的应用。
    3. 易于安装:无内部肋结构,简化了连接器的安装过程,无需额外的打磨或切削。
    4. 兼容性好:不同尺寸的型号提供了广泛的选择范围,适应不同的安装需求。

    应用案例和使用建议


    1. 工业控制设备:用于自动化生产线上的控制系统,确保设备的安全运行。
    2. 通信设备:作为电信设备的外壳,保护敏感电子组件不受环境影响。
    3. 医疗设备:适用于需要高防护级别的医疗器械,确保患者安全。
    使用建议:
    - 为了提高电磁屏蔽效果,在安装设备前,请确认内部结构与外部接地良好。
    - 为了防止尘埃进入,可以选用带有垫圈的型号,确保所有接缝密封良好。

    兼容性和支持


    1. 配套附件:提供多种尺寸的垫圈套件,允许客户自行选择合适的型号进行安装。
    2. 替换硬件:如需更换螺丝,可以选择黑色或自然颜色的替换螺丝。
    3. 专业服务:Hammond Manufacturing 提供高品质的产品和服务,确保客户的使用体验。

    常见问题与解决方案


    1. 问题:如何正确安装垫圈?
    解决方案:参照手册中的指导图示,先安装垫圈,再拧紧盖板螺丝。
    2. 问题:如何更换螺丝?
    解决方案:参考螺丝规格和安装指南,购买对应型号的替换螺丝,并使用合适的工具进行更换。

    总结和推荐


    Diecast Aluminum Enclosures 1550 系列具有出色的防护能力和良好的兼容性,适用于各种工业和商业应用。特别是其易于安装和维护的特点使其在市场上具有较高的竞争力。对于需要高度可靠和长期稳定性的电子产品,强烈推荐使用这款外壳。

1550GSGASKET参数

参数
长*宽*高 222mm*146mm*3mm
零件状态 在售

1550GSGASKET厂商介绍

Hammond Manufacturing 是工业外壳、电子外壳、机架和机架柜、变压器、插座板和气候控制产品的制造商。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Hammond Manufacturing 相关型号,如 724、722、1455B1002、1216 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

1550GSGASKET数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 机架/存储/外壳 HAMMOND MANUFACTURING 1550GSGASKET 1550GSGASKET数据手册

1550GSGASKET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.285 ¥ 154.5083
10+ $ 12.6252 ¥ 106.6829
25+ $ 10.6704 ¥ 90.1649
100+ $ 9.18 ¥ 77.571
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 154.5
