F50360

产品分类: 发光二极管
产品描述: 625nm(红色),525nm(绿色),460nm(蓝色) 120° 2.5V,3.8V,3.6V 350mA Red,350mA Green,350mA Blue 圆形 透明 红,红色,绿,绿色,蓝,蓝色 SMD 贴片安装 6mm*5mm*1.2mm
供应商型号: ZT-F50360
供应商: 海外现货
标准整包数: 1

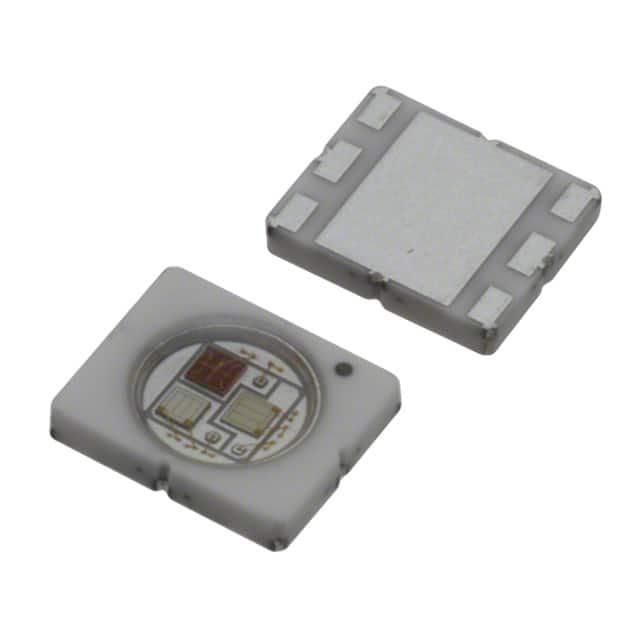

SEOUL SEMICONDUCTOR 发光二极管 F50360

F50360概述

    Z-Power LED X10490 技术手册概述

    1. 产品简介


    Z-Power LED X10490 是一款高性能的全彩LED,专为高电流操作设计。它集成了最新的表面贴装设计(SMD)和热辐射材料,适用于多种应用场合,如手机闪光灯、汽车内外照明、建筑照明和LCD背光等。这款LED提供了出色的热管理性能,能够在各种环境下保持高效稳定的工作状态。

    2. 技术参数


    - 最大电流: 350mA
    - 电压范围:
    - 红色: 2.5V至3.5V
    - 绿色: 3.6V至4.2V
    - 蓝色: 3.6V至4.1V
    - 功率消耗:
    - 红色: 1.2W
    - 绿色: 1.68W
    - 蓝色: 1.64W
    - 热阻:
    - 红色: 16°C/W
    - 绿色: 16°C/W
    - 蓝色: 14°C/W
    - 存储温度范围: -40°C 至 +100°C
    - 工作温度范围: -30°C 至 +85°C

    3. 产品特点和优势


    - 超高光通量输出和高亮度: Z-Power LED X10490 的光通量输出极高,能够提供明亮的照明效果。
    - 高电流操作设计: 设计用于高电流运行,确保在各种应用中的稳定表现。
    - 低热阻: 优秀的热管理性能可以有效降低热量积聚,延长使用寿命。
    - 可焊性好: 高质量的SMT焊接工艺确保可靠的电气连接。
    - 环保: 无铅产品,符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    Z-Power LED X10490 广泛应用于多种场景,例如:
    - 移动设备: 在智能手机的闪光灯中,提供稳定的高亮度照明。
    - 汽车照明: 在汽车内部和外部照明系统中,保证良好的照明效果。
    - 建筑照明: 在建筑物的装饰照明中,能够产生清晰的混合颜色效果。
    使用建议:
    - 在安装过程中,建议使用波峰焊接机,并遵循指定的焊接曲线。
    - 在开箱后应在24小时内完成焊接,以避免湿度影响。
    - 焊接完成后不要快速冷却,避免电路板变形。

    5. 兼容性和支持


    Z-Power LED X10490 可与其他符合行业标准的电子元器件轻松集成。ZLED公司提供全面的技术支持,包括焊接指南、用户手册和常见问题解答,帮助客户顺利进行安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 确保焊接曲线正确,避免温度过高导致损坏。 |
    | 产品亮度降低 | 检查是否存在机械应力或温度过高的情况,必要时重新焊接。 |

    7. 总结和推荐


    总体来说,Z-Power LED X10490是一款高性能的LED,具备优异的光通量输出、低热阻和良好的环境适应能力。特别适合需要高亮度和高可靠性的应用。强烈推荐给需要在各种环境中保持良好照明效果的用户。
    如果您有任何疑问或需要进一步的帮助,ZLED公司将提供全方位的支持和服务。

F50360参数

参数
波长 625nm(红色),525nm(绿色),460nm(蓝色)
测试电流 350mA Red,350mA Green,350mA Blue
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 120°
透镜类型 透明
Vf-正向电压 2.5V,3.8V,3.6V
透镜形状 圆形
长*宽*高 6mm*5mm*1.2mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F50360厂商介绍

SEOUL Semiconductor是一家全球领先的LED制造商,专注于研发和生产LED照明解决方案。公司主营产品包括通用照明、汽车照明、显示屏背光、UV LED、植物照明等多个领域。

1. 通用照明:提供各种类型的LED灯珠和模块,广泛应用于家居、商业和工业照明。

2. 汽车照明:为汽车前大灯、尾灯等提供高性能LED解决方案,提高能效和安全性。

3. 显示屏背光:为手机、电视、电脑等显示屏提供高亮度、低功耗的LED背光源。

4. UV LED:用于消毒、固化、分析检测等领域,具有高效、环保的特点。

5. 植物照明:为植物生长提供最佳光谱,提高产量和质量。

SEOUL Semiconductor的优势在于:

1. 技术创新:拥有多项专利技术,不断推出高性能、高可靠性的LED产品。

2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。

3. 定制服务:根据客户需求提供定制化解决方案,满足多样化的应用需求。

4. 全球布局:在全球设有研发中心和生产基地,为客户提供快速响应和优质服务。

F50360数据手册

厂牌 PDF简要描述 下载
SEOUL SEMICONDUCTOR 发光二极管 SEOUL SEMICONDUCTOR F50360 F50360数据手册

F50360封装设计

查看详情并下载
Symbol
Footprint
3D Model
