USB4115-03-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 48VDC USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 垂直安装,贴片安装,通孔安装 8.94mm(长度)*4.3mm(高度)
供应商型号: 26M-USB4115-03-C
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB4115-03-C

USB4115-03-C概述


    产品简介

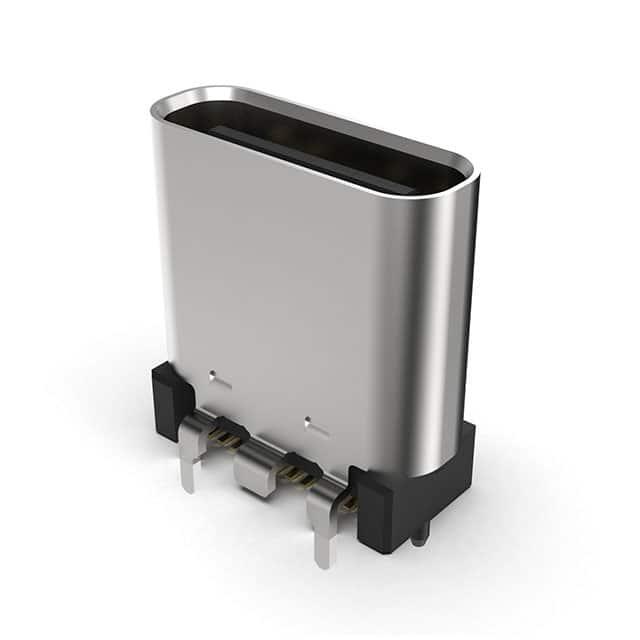

    USB4115 USB3.2 Gen2 Type C插座
    USB4115是一款垂直安装、表面贴装(SMT)的USB3.2 Gen2 Type C插座,高度为9.25mm。该产品设计用于满足USB Type-C连接器的高性能需求,广泛应用于消费电子、计算机、通信设备等领域。

    技术参数


    以下是USB4115的技术规格:
    - 电流等级:
    - VBUS引脚(即引脚A4, A9, B4, B9):5A总电流
    - GND引脚(即引脚A1, A12, B1, B12):6.25A总电流
    - VCONN引脚(即引脚A5/B5):1.25A
    - 其他引脚:每根引脚0.25A
    - 电压等级: 48V DC
    - 功率等级: 240W
    - 工作温度范围: -25°C 至 +85°C
    - 接触电阻:
    - 初始接触电阻:40mΩ(最低)
    - 绝缘电阻:初始值不小于100MΩ
    - 耐热焊接:
    - 预热平均温差:2.5°C/s
    - 高于217°C时间:60s
    - 高于230°C时间:50s
    - 高于250°C时间:5s
    - 回流峰值温度:255°C(±5°C)
    - 冷却温差最大:5°C/s

    产品特点和优势


    - 高可靠性: 可承受高达20,000次插拔操作,确保长期稳定运行。
    - 宽温度范围: 工作温度范围为-25°C至+85°C,适用于多种极端环境。
    - 优良的机械性能: 插拔力在5N到20N之间,可承受反复插拔而不会损坏。
    - 出色的电气性能: 接触电阻低,绝缘性能优越,确保良好的电连接稳定性。
    - 卓越的环境适应性: 通过了严苛的环境测试,如高低温循环、盐雾测试和振动测试,确保在恶劣条件下也能正常工作。

    应用案例和使用建议


    应用案例
    USB4115在以下领域有广泛应用:
    - 消费电子设备: 如智能手机、平板电脑、笔记本电脑等。
    - 工业设备: 如工控机、智能工厂设备等。
    - 通讯设备: 如路由器、交换机、基站等。
    使用建议
    - 安装注意事项: 在安装过程中应注意正确的插入方向,避免反向插入导致的损坏。
    - 防护措施: 在极端环境下使用时,建议加装防尘罩或防护膜以保护插槽。
    - 电源管理: 确保电源适配器或充电设备符合规范,避免过载导致的安全风险。

    兼容性和支持


    - 兼容性: USB4115完全兼容USB Type-C标准,适用于所有符合USB3.2 Gen2规范的设备。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,包括安装指南、故障排除手册和技术咨询热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时卡顿 | 检查插头和插座是否干净无异物,尝试重新插入。 |
    | 接触不良 | 清洁接触面,确保插头完全插入。 |
    | 插头不易拔出 | 确保插拔方向正确,轻轻施力,切勿用力过猛。 |

    总结和推荐


    综上所述,USB4115是一款具备高可靠性和宽工作温度范围的USB3.2 Gen2 Type-C插座。其优秀的机械性能和环境适应性使其在各种复杂应用环境中表现优异。强烈推荐给需要高性能USB接口的应用场合,特别是对环境适应性和使用寿命有严格要求的场合。

USB4115-03-C参数

参数
类型 USB-C (USB TYPE-C)
公母头 插头
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 48VDC
端口数 1
触头数量 24
长*宽*高 8.94mm(长度)*4.3mm(高度)
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB4115-03-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB4115-03-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB4115-03-C USB4115-03-C数据手册

USB4115-03-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.7364
10+ ¥ 6.4653
50+ ¥ 5.5703
100+ ¥ 5.3821
库存: 156
起订量: 1 增量: 450
