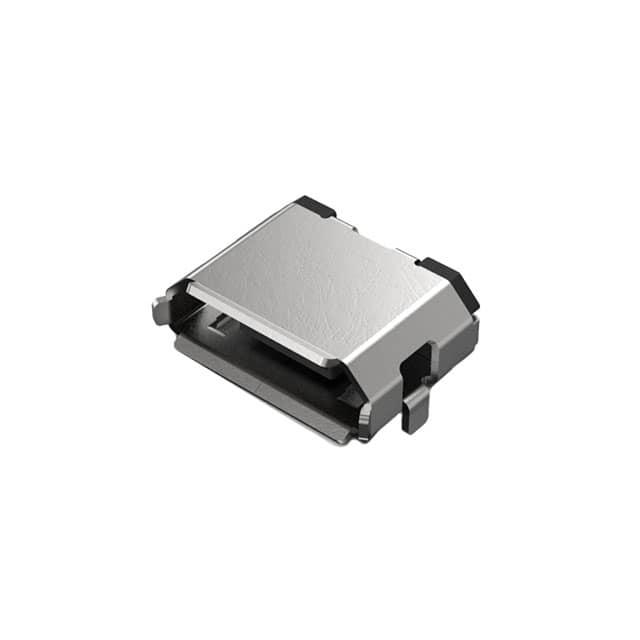

USB3135-30-A

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 水平安装,背面安装,贴片安装,通孔安装 13.335mm(长度)*13.335mm(宽度)
供应商型号: 2443136
供应商: 海外现货
标准整包数: 1500
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3135-30-A

USB3135-30-A概述

    # 高质量电子元器件技术手册:Micro USB Receptacle USB3135

    1. 产品简介


    Micro USB Receptacle USB3135(型号B,5针,SMT,水平安装)是一款微型USB接口接插件。它主要用于信号传输和电源连接,适用于多种消费电子、移动设备及通信设备等领域。该接插件设计为具有5个引脚的水平安装类型,采用表面贴装技术(SMT),并带有外壳固定桩,使其易于集成到PCB板上。

    2. 技术参数


    以下是Micro USB Receptacle USB3135的技术规格和性能参数:
    - 电流等级:
    - 信号引脚(引脚2、3、4):1.0A
    - 电源引脚(引脚1、5):1.8A
    - 电压等级:30V AC
    - 工作温度范围:-30°C至+85°C
    - 额定寿命:10,000次循环
    - 振动测试:5.35 Gs RMS,15分钟/轴
    - 机械冲击测试:峰值加速度30G,持续时间11毫秒,共18次冲击
    - 湿度测试:168小时,温度-25°C至+65°C,相对湿度90%-95%
    - 盐雾测试:48小时,5%盐溶液浓度,35°C
    - 温度冲击测试:-55°C至+85°C,共10个周期

    3. 产品特点和优势


    Micro USB Receptacle USB3135的主要优势在于其坚固耐用的设计,能够承受高电流、高温度和长时间的湿度变化。它具备以下显著特点:
    - 高电流处理能力:能够处理高达1.8A的电源电流。
    - 广泛的温度适应性:能够在极端温度条件下稳定工作。
    - 出色的耐久性:通过10,000次循环测试,确保长期可靠使用。
    - 良好的环境适应性:通过湿度和盐雾测试,适用于各种恶劣环境。
    - 便捷的安装方式:使用SMT技术,易于焊接和安装。

    4. 应用案例和使用建议


    该产品广泛应用于消费电子、移动设备及通信设备中,如智能手机、平板电脑、便携式音乐播放器等。为了充分发挥其性能,建议在设计PCB时预留足够的空间,以确保引脚不会受到过度压力。同时,在焊接过程中需要严格控制温度和时间,避免因过热导致的损坏。

    5. 兼容性和支持


    Micro USB Receptacle USB3135与各种标准Micro USB线缆和设备兼容。供应商提供详细的技术文档和支持服务,以帮助用户在设计和生产过程中解决问题。此外,厂家还提供详细的焊接和组装指南,以确保产品质量。

    6. 常见问题与解决方案


    - Q: 如何确保正确的电流负载?
    - A: 在使用前,请确保了解各引脚的功能和最大电流等级。根据具体应用需求合理分配电流,避免超载。

    - Q: 产品在高湿度环境下使用时出现问题怎么办?
    - A: 检查产品是否通过了湿度测试,确保其符合规范要求。如有问题,请联系技术支持寻求帮助。
    - Q: 如何正确焊接以避免损坏?
    - A: 严格按照焊接工艺指导书进行操作,控制好焊接温度和时间,避免过热或焊点虚焊。

    7. 总结和推荐


    综上所述,Micro USB Receptacle USB3135凭借其出色的电气性能、宽泛的工作温度范围以及高可靠性,成为众多应用场景的理想选择。特别是对于需要在恶劣环境中保持稳定工作的场合,此款接插件具有明显的优势。因此,我们强烈推荐使用此产品。

USB3135-30-A参数

参数
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
长*宽*高 13.335mm(长度)*13.335mm(宽度)
安装方式 水平安装,背面安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB3135-30-A厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3135-30-A数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3135-30-A USB3135-30-A数据手册

USB3135-30-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
