USB3160-30-0170-0-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 垂直安装,贴片安装,通孔安装
供应商型号: 10B-3873360-4
供应商: 国内现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3160-30-0170-0-C

USB3160-30-0170-0-C概述

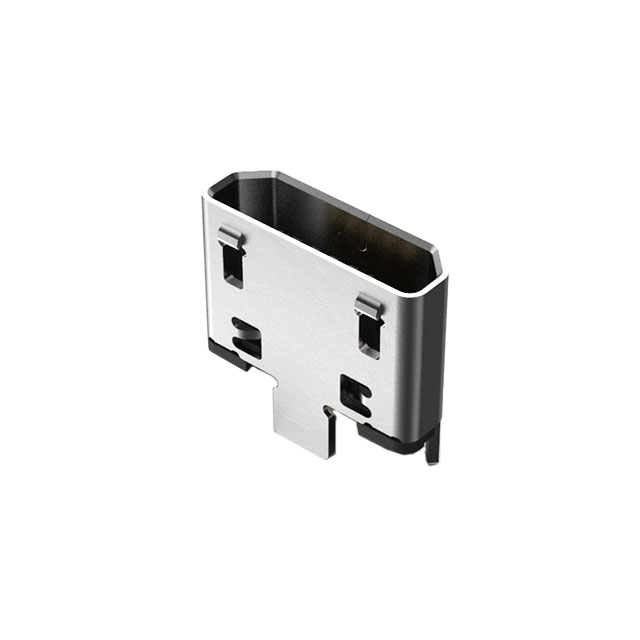

    Micro USB Receptacle, Type B, 5 Pins, SMT, Low Profile, Vertical — USB3160

    1. 产品简介


    Micro USB Receptacle, Type B, 5 Pins, SMT, Low Profile, Vertical (型号:USB3160) 是一种用于电子设备连接的微型USB插座,适用于多种应用领域。它采用表面贴装技术(SMT)设计,具备低轮廓和垂直安装的特点,并配有贯穿式壳体插脚和定位销。这种插座广泛应用于智能手机、平板电脑、便携式电子设备和其他需要高可靠性连接接口的产品中。

    2. 技术参数


    以下是该产品的关键技术规格和性能参数:
    | 参数 | 规格 |

    | 电流额定值 | 信号(针脚2, 3, 4):1.0A
    电源(针脚1, 5):2.8A |
    | 电压额定值 | 30V AC |
    | 工作温度范围 | -30°C 至 +85°C |
    电气性能
    - 低信号接触电阻:最大 30mΩ(在20mV开路电压,100mA条件下)
    - 绝缘电阻:最小 1000 MΩ(耐受100V直流电1分钟)
    - 绝缘强度:无击穿(耐受100V交流电1分钟)
    机械性能
    - 插拔力:插合力最大35N,拔合力最小8N至最大25N
    - 耐久性:10,000次插拔循环
    - 振动测试:无损坏(5.35 Gs RMS,每个方向15分钟)
    - 机械冲击:无损坏(峰值加速度294 m/s²,持续时间11毫秒)
    环境性能
    - 温度循环:-55°C至+85°C,10个循环,无损坏
    - 高温测试:+85°C,96小时,接触电阻最大10mΩ
    - 盐雾测试:5%盐溶液,35°C,48小时,无可见锈迹

    3. 产品特点和优势


    USB3160的主要特点是其出色的电气和机械性能,使其能够在极端环境下可靠运行。低信号接触电阻和绝缘电阻保证了稳定的电流传输和信号传输,而耐用性高达10,000次插拔循环使得它非常适用于频繁插拔的应用场景。此外,其低轮廓设计和垂直安装方式提高了空间利用率,使其成为紧凑型设备的理想选择。

    4. 应用案例和使用建议


    USB3160广泛应用于消费电子、通信设备、工业自动化等领域。例如,在一款智能手机的设计中,该插座用于提供高速数据传输和充电功能。建议在设计电路板时,确保插座周围有足够的散热区域以维持正常的工作温度。同时,注意正确的焊接工艺,避免因过热导致的损坏。

    5. 兼容性和支持


    USB3160与标准的Micro USB Type B电缆完全兼容。制造商提供了详细的技术文档和客户支持,帮助用户快速解决问题并确保产品的最佳性能。

    6. 常见问题与解决方案


    1. Q: 插座接触不良?
    - A: 确保正确焊接,检查是否有虚焊或短路。可以使用万用表测量接触电阻以确认是否符合要求。

    2. Q: 插拔力异常大?
    - A: 检查插拔过程中是否存在障碍物或者插头是否正确插入。如仍有问题,联系技术支持进行进一步诊断。

    7. 总结和推荐


    综上所述,USB3160凭借其卓越的电气和机械性能,以及良好的环境适应性,非常适合各种高性能应用需求。我们强烈推荐使用USB3160作为新一代电子设备的连接解决方案。

USB3160-30-0170-0-C参数

参数
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB3160-30-0170-0-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3160-30-0170-0-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3160-30-0170-0-C USB3160-30-0170-0-C数据手册
