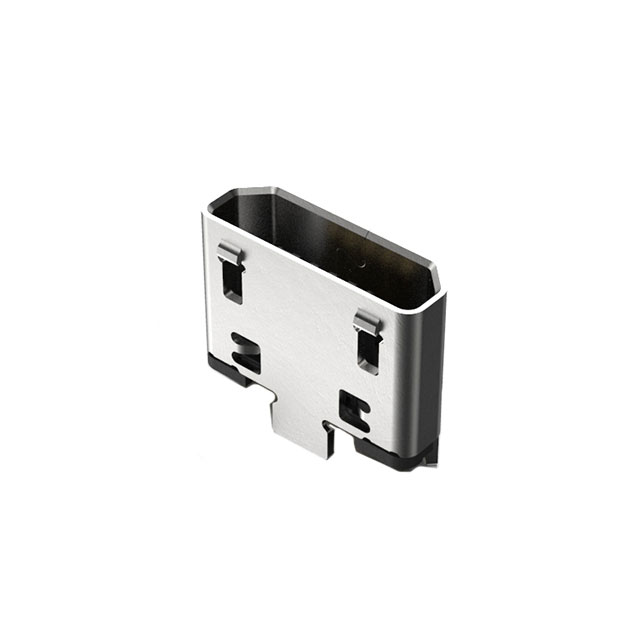

USB3160-30-0120-0-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 垂直安装,贴片安装,通孔安装
供应商型号: 10B-3770371-13
供应商: 国内现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3160-30-0120-0-C

USB3160-30-0120-0-C概述

    电子元器件技术手册:Micro USB Receptacle, Type B

    1. 产品简介


    Micro USB Receptacle, Type B(USB3160)是一款专为微型USB接口设计的接收端子,具有5个引脚,支持表面贴装技术(SMT),低轮廓垂直安装方式,并配有通孔壳体钉和定位销。它适用于各种移动设备、智能手机和平板电脑等消费电子产品中的USB连接应用。

    2. 技术参数


    - 电流等级:
    - 信号引脚(2, 3, 4):1.0A
    - 电源引脚(1, 5):2.8A
    - 电压等级:30V AC
    - 工作温度范围:-30°C 至 +85°C
    - 电气性能:
    - 低信号级接触电阻:最大30 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 绝缘强度:无击穿
    - 机械性能:
    - 插拔力:插入最大35N,拔出最小8N至最大25N
    - 耐用性:10,000次循环
    - 振动测试:5.35 Gs RMS,每轴15分钟
    - 冲击测试:半正弦峰值加速度294 m/s²,持续时间11ms
    - 环境性能:
    - 湿度测试:90%至95%RH,-25°C至+65°C,168小时
    - 盐雾测试:5%盐溶液,35°C,48小时
    - 温度寿命:+85°C,96小时
    - 热冲击:-55°C至+85°C,10个周期
    - 反焊锡耐热性:260±5°C,4~5秒

    3. 产品特点和优势


    - 高可靠性:能够承受多次插拔,耐用性高达10,000次循环。
    - 低信号级接触电阻:确保高效电能传输。
    - 良好的环境适应性:能够在极端环境下保持性能稳定,包括高温、低温、湿度和盐雾。
    - 快速响应:接触电阻低,保证快速可靠的信号传输。

    4. 应用案例和使用建议


    应用场景:该产品广泛应用于智能手机、平板电脑和其他便携式设备中。例如,苹果iPhone、三星Galaxy系列等设备的充电接口都采用了类似的Micro USB Receptacle。
    使用建议:
    - 在安装时,确保正确的焊接温度和时间,以避免损坏接头。
    - 在恶劣环境中使用时,定期检查连接器的状况,以确保长期稳定运行。
    - 遵循厂商提供的详细操作指南和焊接条件,以获得最佳性能。

    5. 兼容性和支持


    该产品与其他标准的USB连接器和设备完全兼容。制造商提供了详尽的技术支持和售后服务,包括但不限于焊接指导、使用手册和技术文档。用户可以通过制造商的官方网站获取更多相关信息。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查焊接质量,确保焊接温度和时间符合要求;如果需要,重新焊接。
    - 问题:接触电阻过高。
    - 解决方案:更换新的连接器;如仍有问题,检查焊接质量和接触部位是否有氧化或污染。
    - 问题:温度上升超过预期。
    - 解决方案:检查负载电流是否超出额定值;确认散热系统是否正常工作。

    7. 总结和推荐


    Micro USB Receptacle, Type B(USB3160)是一款高性能、高可靠性的电子元器件,适用于多种便携式设备中的USB连接需求。其卓越的电气性能和环境适应能力使其成为市场上同类产品中的佼佼者。强烈推荐给需要高质量USB连接解决方案的应用场景。
    本文档通过详细的产品技术规格和应用场景分析,为工程师和设计师提供了全面的产品信息和使用建议。希望对您的项目选择和实施有所帮助。

USB3160-30-0120-0-C参数

参数
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB3160-30-0120-0-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3160-30-0120-0-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3160-30-0120-0-C USB3160-30-0120-0-C数据手册

USB3160-30-0120-0-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8987
100+ ¥ 4.2386
293+ ¥ 4.0691
500+ ¥ 3.8185
1000+ ¥ 3.4605
2500+ ¥ 3.2935
库存: 693
起订量: 33 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.89
