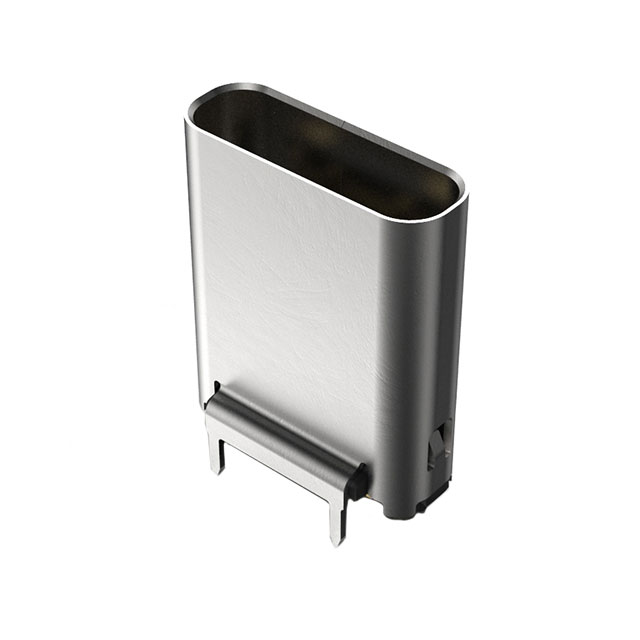

USB4070-30-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 48VDC USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 垂直安装,贴片安装,通孔安装
供应商型号: 2784985
供应商: 海外现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB4070-30-C

USB4070-30-C概述

    # 电子元器件技术手册:USB Type C 接收器

    1. 产品简介


    产品类型
    本手册介绍的是USB Type C接收器(型号USB4070),属于USB接口类电子元器件。
    主要功能
    这款USB Type C接收器主要用于实现高速数据传输和大功率充电,适用于多种电子设备,如笔记本电脑、智能手机和平板电脑等。
    应用领域
    该接收器广泛应用于个人电脑、移动设备、车载系统以及各类智能终端。

    2. 技术参数


    以下是该USB Type C接收器的技术规格及性能参数:
    - 电流评级:5A总体额定电流为VBUS引脚(即针脚A4、A9、B4、B9),6.25A总体额定电流为GND引脚(即针脚A1、A12、B1、B12),1.25A为VCONN引脚(即针脚A5/B5),其余各引脚单个引脚0.25A。
    - 电压等级:48V直流。
    - 功率等级:240瓦。
    - 工作温度范围:-40°C至+85°C。

    3. 产品特点和优势


    独特功能
    - 可靠性高:能够承受多次插拔而不损坏。
    - 广泛的温度适应性:能够在极端环境下正常工作。
    - 机械耐用性:经过严格的振动测试和耐久性测试。
    市场竞争力
    - 高效性:支持高速数据传输和大功率充电。
    - 安全性:具有良好的绝缘性能和接触电阻,确保在不同应用场景下的安全使用。

    4. 应用案例和使用建议


    应用案例
    - 笔记本电脑充电器:由于具备较高的电流和电压等级,USB Type C接收器可有效提升充电速度。
    - 智能穿戴设备:通过高速数据传输功能,实现更快速的数据同步和更新。
    使用建议
    - 正确连接:确保按照手册中提供的步骤进行正确的插入和拔出操作,以防止损坏。
    - 注意散热:长时间大功率充电时,应注意设备散热情况,避免过热导致设备损坏。

    5. 兼容性和支持


    兼容性
    该USB Type C接收器符合USB Type C接口标准,适用于所有支持USB Type C接口的设备。此外,它还具有较强的环境适应能力,可以在各种不同的工作环境中稳定运行。
    支持和服务
    制造商提供了详细的技术支持文档和售后服务,以确保用户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 接触不良
    - 解决方案:检查连接线是否插紧,必要时重新焊接。
    2. 设备无法识别
    - 解决方案:检查是否正确插入USB接口,确认供电电压是否合适。
    3. 接触电阻过高
    - 解决方案:清洁插槽内的灰尘,确保金属触点接触良好。

    7. 总结和推荐


    综合评估
    USB Type C接收器在多个关键性能指标上表现出色,不仅满足了高速数据传输和大功率充电的需求,还具备卓越的可靠性和耐用性。特别适合应用于高性能计算设备和高端电子产品中。
    推荐使用
    鉴于其出色的性能和广泛的应用场景,强烈推荐使用USB Type C接收器,尤其是在需要高性能和高稳定性的场合。

USB4070-30-C参数

参数
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 48VDC
端口数 1
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB4070-30-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB4070-30-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB4070-30-C USB4070-30-C数据手册

USB4070-30-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
