USB4525-03-A

产品分类: USB/DVI/HDMI 连接器
产品描述: 48VDC USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 板安装,水平安装,贴片安装,边缘安装,通孔安装
供应商型号: F-USB4525-03-A
供应商: 海外现货
标准整包数: 900

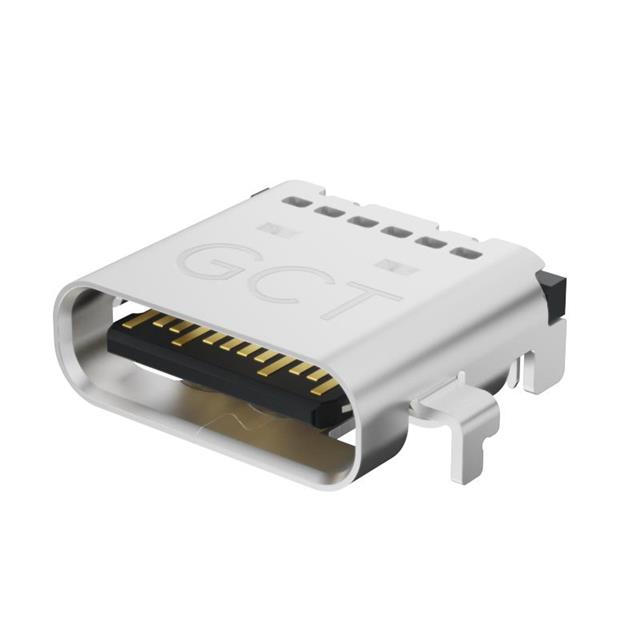

GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB4525-03-A

USB4525-03-A概述


    产品简介


    USB4525 是一款高性能的 USB 3.2 Gen 2 Type-C 接收器(Receptacle),设计用于现代电子产品连接需求。这款接收器采用双排表面贴装(SMT)设计,具有水平安装、中间安装的特点,并带有 0.8mm 的偏移量和 24 个引脚。其广泛的应用领域包括计算机外围设备、消费电子、移动通信设备以及工业控制设备等。USB4525 以其卓越的性能、高可靠性及符合行业标准的设计,在市场上具有很高的竞争力。

    技术参数


    以下是 USB4525 的关键技术参数:
    - 材料:
    - 绝缘体:LCP(液晶聚合物),UL 94V-0 阻燃等级,黑色;
    - 接触件:铜合金;
    - 中板:不锈钢;
    - EMI 屏蔽片:不锈钢;
    - 外壳:不锈钢。
    - 电镀:
    - 插针接触区域:详见订货指南;
    - 焊尾:金闪镀层,底层镍厚度 ≥50µ",顶层锡厚度 ≥30µ";
    - 整体外壳:底层镍厚度 ≥30µ";
    - 中板:底层镍厚度 ≥50µ";
    - EMI 屏蔽片:透明。
    - 电气性能:
    - 额定电流:VBUS 引脚总计为 5.00A,GND 引脚总计为 6.25A,A5/B5 引脚为 1.25A,其他引脚为 0.25A/引脚;
    - 额定电压:48V DC;
    - 功率容量:240W;
    - 接触电阻:初始 ≤40mΩ,测试后 ≤50mΩ;
    - 耐压:交流 100V;
    - 绝缘电阻:≥100MΩ。
    - 机械与环境性能:
    - 工作温度范围:-25°C 至 +85°C;
    - 插拔力:插拔力为 5N 至 20N;
    - 耐久性:20,000 次循环。

    产品特点和优势


    USB4525 的主要特点如下:
    1. 多用途引脚设计:支持多种信号传输,如 SSTXp、SSTXn、SSRXp 和 SSRXn,能够满足 USB 3.2 Gen 2 的高速数据传输需求。
    2. 高可靠性:采用 LCP 材料和精密制造工艺,确保了长期稳定运行。
    3. 环保合规:UL 94V-0 级阻燃材料和无卤素设计,符合国际环保标准。
    4. 紧凑结构:双排设计减少了 PCB 占用空间,非常适合便携式设备。

    应用案例和使用建议


    应用案例
    USB4525 广泛应用于以下场景:
    - 笔记本电脑和台式机接口扩展;
    - 数据存储设备(如硬盘盒、固态硬盘);
    - 智能手机和平板电脑的数据接口;
    - 汽车娱乐系统和工业控制面板。
    使用建议
    为了最大化 USB4525 的性能,建议:
    1. 正确布线:严格按照推荐的 PCB 布局进行焊接,确保信号完整性。
    2. 优化热管理:对于高功率场景,应采取适当的散热措施。
    3. 定期维护:保持接头清洁,避免灰尘和湿气影响使用寿命。

    兼容性和支持


    USB4525 与其他标准 USB Type-C 设备完全兼容,可与 Type-C 插头完美匹配。制造商提供详细的安装指导和技术支持服务,包括样品申请和报价。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时接触不良 | 检查插针是否变形或污染,必要时清洁或更换。 |
    | 传输速率不稳定 | 确保 PCB 布局符合推荐规范,调整接地设计。 |
    | 环境温度过高导致故障 | 改善散热方案,增加风扇或其他散热措施。 |

    总结和推荐


    USB4525 是一款功能强大且稳定的 USB 3.2 Gen 2 Type-C 接收器,具备出色的电气特性和环境适应能力。它在现代电子产品中的广泛应用,展现了其卓越的市场价值。对于需要高性能连接解决方案的设计工程师来说,USB4525 是一个值得推荐的选择。无论是在消费电子还是工业领域,它的高可靠性和兼容性都使其成为首选组件之一。
    推荐指数:★★★★★

USB4525-03-A参数

参数
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 48VDC
端口数 1
安装方式 板安装,水平安装,贴片安装,边缘安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB4525-03-A厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB4525-03-A数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB4525-03-A USB4525-03-A数据手册

USB4525-03-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.4682 ¥ 3.9653
1800+ $ 0.464 ¥ 3.9299
2700+ $ 0.4598 ¥ 3.8945
库存: 1800
起订量: 900 增量: 900
交货地:
最小起订量为:900
合计: ¥ 3568.77
