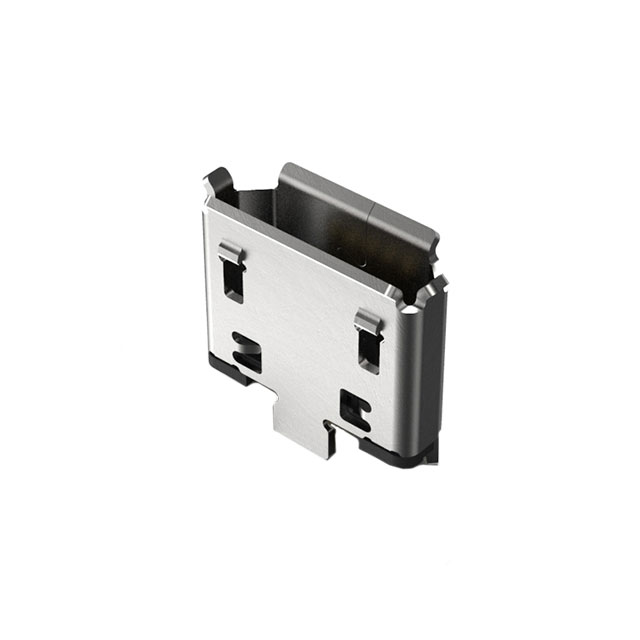

USB3160-30-0120-1-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 垂直安装,贴片安装,通孔安装
供应商型号: 2784979
供应商: 海外现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3160-30-0120-1-C

USB3160-30-0120-1-C概述

    Micro USB Receptacle, Type B, 5 Pins, SMT 技术手册解析

    1. 产品简介


    本产品是一款Micro USB接口,属于Type B系列,采用表面贴装(SMT)技术,具有低轮廓、垂直安装的特点。该产品包含五个引脚,并配有通孔壳钉及定位销。它广泛应用于便携式电子设备、移动通信终端、智能穿戴设备等领域。

    2. 技术参数


    - 电流额定值:信号引脚(2、3、4)1.0A;电源引脚(1、5)2.8A。
    - 电压额定值:交流电压为30V。
    - 工作温度范围:-30°C至+85°C。
    - 接触电阻:在最大20mV开路、100mA条件下测量,接触电阻不超过30mΩ。
    - 绝缘电阻:在海平面上施加100V直流电压,持续1分钟,绝缘电阻不小于1000MΩ。
    - 耐压强度:在海平面上施加100V交流电压,持续1分钟,无击穿现象。

    3. 产品特点和优势


    - 高性能:符合EIA-364标准,确保电气性能和机械性能稳定可靠。
    - 耐用性:经过10,000次循环测试,确保长期使用的可靠性。
    - 环境适应性:能够在极端温度和湿度环境下正常工作,满足盐雾和热冲击的要求。
    - 易于安装:采用SMT技术,简化了生产过程,提高了装配效率。

    4. 应用案例和使用建议


    - 应用场景:常见的应用包括手机、平板电脑、便携式电源银行等移动设备的USB接口。
    - 使用建议:
    - 在焊接过程中,应注意温度控制,避免过高的温度导致壳体变形或引脚松动。
    - 使用前,需进行外观检查和功能测试,确保产品质量。
    - 定期清洁接口,避免灰尘积累影响正常使用。

    5. 兼容性和支持


    - 兼容性:该产品与标准Micro USB Type B接口完全兼容,可以广泛用于各种标准接口的应用场合。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,确保客户能够顺利集成到现有系统中。

    6. 常见问题与解决方案


    - 问题1:接触不良。
    - 解决方案:检查焊接是否牢固,确保连接器与PCB之间的焊接质量。
    - 问题2:绝缘电阻降低。
    - 解决方案:检查是否存在污染或湿气,必要时重新清洁或更换。
    - 问题3:温度上升过高。
    - 解决方案:确保安装环境通风良好,避免长时间高负荷工作。

    7. 总结和推荐


    综上所述,这款Micro USB Receptacle, Type B, 5 Pins, SMT具备卓越的电气和机械性能,适用于多种严苛的应用环境。它的高性能、可靠性和易于安装的特点使其在市场上具有较强的竞争力。我们强烈推荐此款产品用于需要高可靠性的电子设备中。
    通过以上详细的技术参数和性能描述,可以看出这款USB接口产品在实际应用中表现优异,具有较高的性价比,是众多电子产品制造商的优选之一。

USB3160-30-0120-1-C参数

参数
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB3160-30-0120-1-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3160-30-0120-1-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3160-30-0120-1-C USB3160-30-0120-1-C数据手册

USB3160-30-0120-1-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
