USB3140-30-0140-1-C

产品分类: USB/DVI/HDMI 连接器
产品描述:
供应商型号: ET-3929664
供应商: 海外现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3140-30-0140-1-C

USB3140-30-0140-1-C概述


    产品简介

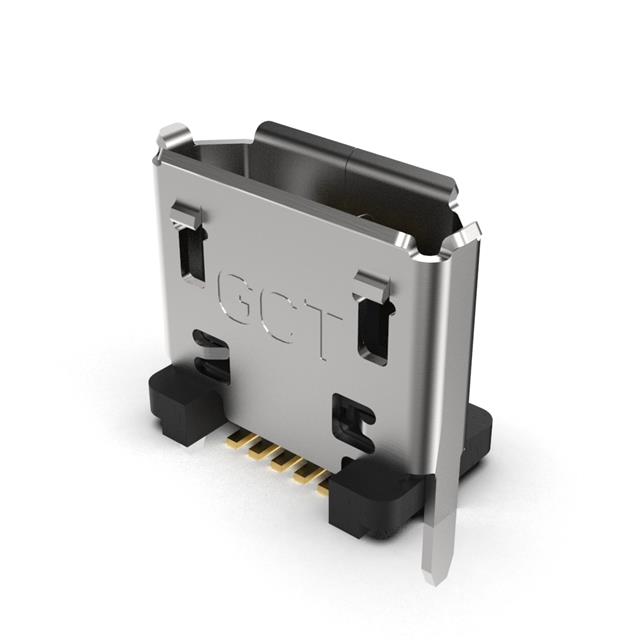

    产品名称:USB3140 Micro USB Receptacle, Type B
    产品类型:Micro USB 接收器
    主要功能:
    - 高性能连接器,适用于各种电子设备
    - 支持 USB 2.0标准
    - 表面贴装设计,垂直安装
    应用领域:
    - 手机和平板电脑
    - 数码相机和其他便携式电子设备
    - 计算机外围设备

    技术参数


    材料:
    - 塑料外壳:LCP,UL94V-0,黑色
    - 接触端子:铜合金
    - 金属壳:不锈钢(厚度0.25mm)
    电镀:
    - 接触端子:接触区域30µ"金,焊锡尾部金闪镀层,镍下镀层50µ",金属壳表面涂层50µ"镍
    电气特性:
    - 电压额定值:30V AC
    - 电流额定值:信号引脚(引脚2,3,4):1.0A;电源引脚(引脚1,5):1.8A
    - 工作温度范围:-25°C至+85°C
    - 接触电阻:最大30mΩ
    - 绝缘电阻:最小1000MΩ
    - 介电强度:500V AC/分钟
    机械与环境特性:
    - 配合力:最大35N
    - 分离力:初始最小10N,耐久测试后最终最小8N
    - 耐久性:10,000次循环

    产品特点和优势


    独特功能:
    - 高度集成的设计,易于装配
    - 支持通过孔固定,增强结构稳定性
    - 表面贴装,适合高速自动装配线
    优势:
    - 符合USB 2.0标准,确保高可靠性和性能
    - 采用先进的材料和技术,提高耐用性和稳定性
    - 高接触电阻和绝缘电阻,保证信号传输质量

    应用案例和使用建议


    应用场景:
    - 用于手机、平板电脑等便携式设备的充电和数据传输接口
    - 数码相机、移动硬盘等存储设备的数据接口
    使用建议:
    - 在装配过程中确保使用正确的焊接温度和时间,避免损坏连接器
    - 安装时注意正确对齐引脚,避免接触不良
    - 确保安装在电路板上的位置准确无误,以便于后续操作和维修

    兼容性和支持


    兼容性:
    - 本产品与市场上主流的Micro USB设备完全兼容
    - 可以与同系列的其他型号连接器配套使用
    支持:
    - 供应商提供详尽的技术文档和客户支持服务
    - 提供样品申请和报价服务

    常见问题与解决方案


    问题1:焊接过程中出现气泡
    - 解决方案: 使用适当的焊接温度和时间,确保焊接过程平稳进行。检查焊盘清洁度,去除氧化物。
    问题2:接触不良
    - 解决方案: 检查引脚是否正确对齐,焊接时要确保焊接牢固。必要时可以重新焊接。
    问题3:连接不稳定
    - 解决方案: 确认安装位置准确无误,检查是否有异物阻碍接触。如有需要,可调整机械对准装置。

    总结和推荐


    综合评估:
    - USB3140 Micro USB Receptacle, Type B是一款高性能的连接器,适用于多种便携式电子设备。
    - 具有出色的电气性能和耐久性,是市场上值得信赖的产品之一。
    推荐:
    - 强烈推荐使用USB3140 Micro USB Receptacle, Type B,无论是性能还是可靠性都达到了高标准。

USB3140-30-0140-1-C参数

参数
额定电压 -
端口数 -
触头数量 -
类型 -
公母头 -
规格 -
零件状态 在售
包装方式 卷带包装

USB3140-30-0140-1-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3140-30-0140-1-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3140-30-0140-1-C USB3140-30-0140-1-C数据手册

USB3140-30-0140-1-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
