USB3140-30-0070-1-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 垂直安装,贴片安装,通孔安装
供应商型号: 3873315
供应商: 海外现货
标准整包数: 500
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3140-30-0070-1-C

USB3140-30-0070-1-C概述


    产品简介

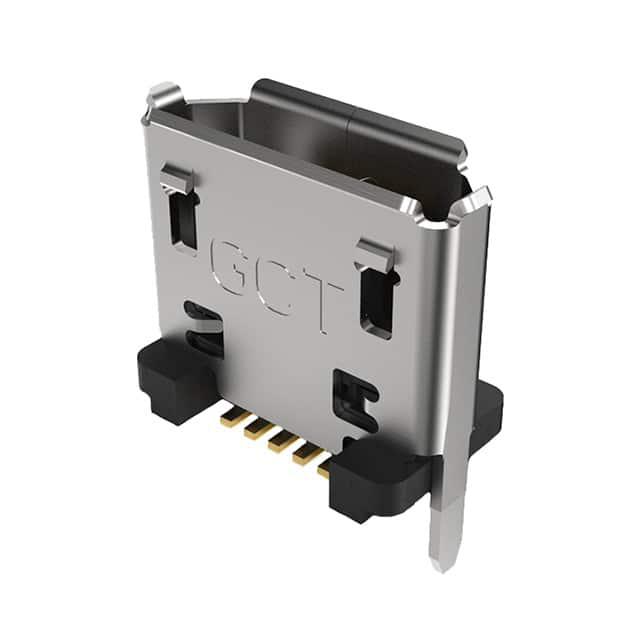

    USB3140 Micro USB B型插座
    USB3140是一款微小型USB B型插座,主要用于连接各类电子设备。它采用SMT(表面贴装技术)封装,适合垂直安装,拥有5个引脚。此产品适用于多种消费电子设备、计算机外设及通信设备,因其紧凑的设计和良好的电气性能,使其成为众多电子产品设计的理想选择。

    技术参数


    - 电气特性:
    - 信号引脚电流:最大1.0A
    - 电源引脚电流:最大1.8A
    - 工作电压范围:-30°C至+85°C
    - 电气测试条件:最大接触电阻为30mΩ
    - 绝缘强度:最小绝缘电阻为1000 MΩ
    - 机械测试:耐用性测试循环次数为10,000次
    - 物理特性:
    - 针脚数:5针
    - 连接方式:通过SMT方式固定在PCB上
    - 安装方式:垂直安装
    - 插拔力:插拔力最大分别为35N和8N
    - 环境特性:
    - 温度范围:-25°C到+85°C
    - 湿度测试:湿度测试持续时间为168小时,环境湿度为90%至95%RH
    - 盐雾测试:盐雾测试时间为48小时

    产品特点和优势


    USB3140的优势在于其高可靠性、紧凑设计和广泛的工作温度范围。这款产品在电气测试方面表现优秀,具有低接触电阻和高绝缘强度,确保了可靠的电气连接。此外,该产品经过多次机械测试,保证了其长期使用中的稳定性。这些特点使得USB3140成为消费电子设备设计中的首选组件。

    应用案例和使用建议


    USB3140广泛应用于智能手机、平板电脑、便携式媒体播放器和其他移动设备。具体的应用场景如:
    - 智能手机:USB3140作为充电接口,确保了高效的数据传输和充电。
    - 平板电脑:作为数据传输接口,实现与外部存储设备的快速连接。
    使用建议:
    - 在安装过程中要确保焊接质量,避免虚焊导致的电气故障。
    - 使用前应进行适当的温湿度适应性测试,确保产品能在各种环境下稳定运行。

    兼容性和支持


    USB3140设计时充分考虑了与现有标准的兼容性,符合EIA-364标准,确保了与其他USB接口设备的良好兼容。制造商提供全面的技术支持和维护服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    - 问题1:接触不良或电气故障。
    - 解决方案:检查焊接质量,确保引脚完全焊接且没有虚焊。重新焊接或更换损坏部件。

    - 问题2:外壳变形或松动。
    - 解决方案:检查安装过程,确保正确的安装方式和固定方式。如有必要,重新安装或加固。

    总结和推荐


    USB3140 Micro USB B型插座凭借其高可靠性和广泛的适用范围,在各类电子设备中表现出色。其优良的电气性能、机械耐久性和兼容性使其成为设计工程师的首选。对于需要高性能连接解决方案的应用场景,强烈推荐使用USB3140。

USB3140-30-0070-1-C参数

参数
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB3140-30-0070-1-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3140-30-0070-1-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3140-30-0070-1-C USB3140-30-0070-1-C数据手册

USB3140-30-0070-1-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.3278
1000+ ¥ 3.3278
1500+ ¥ 3.3278
2500+ ¥ 3.2673
3500+ ¥ 3.2673
5000+ ¥ 3.2673
12500+ ¥ 3.2673
25000+ ¥ 3.2673
库存: 882
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1663.9
