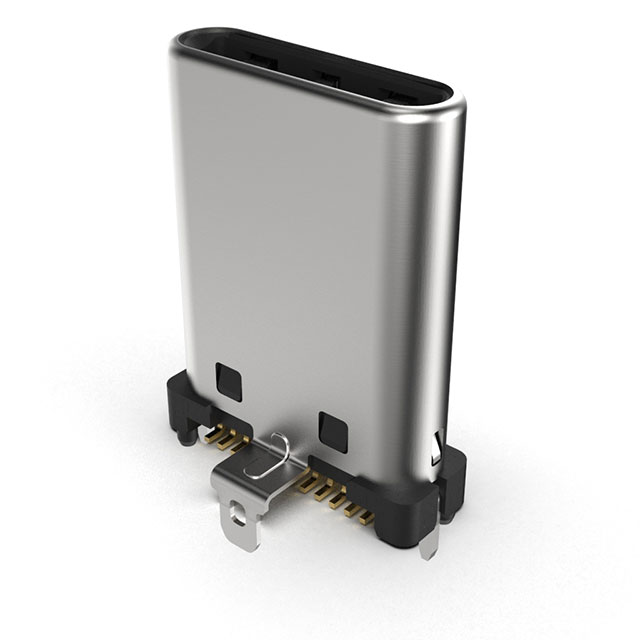

USB4151-GF-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 48VDC USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 垂直安装,贴片安装,通孔安装
供应商型号: 26M-USB4151-GF-C
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB4151-GF-C

USB4151-GF-C概述

    # 电子元器件技术手册:USB4151 Type C 插头

    1. 产品简介


    基本信息
    产品型号:USB4151
    产品名称:Type C 插头
    安装方式:表面贴装技术(SMT),垂直安装
    产品类型:USB Type C 插头适用于连接各种设备,如电脑、手机、平板等。
    主要功能
    USB4151插头具有以下主要功能:
    - 支持USB Type C标准,实现高速数据传输。
    - 集成VCONN、VBUS、GND等关键引脚,支持电源输入和输出。
    - 支持高达5A的电流,适用于需要高功率的应用场景。
    应用领域
    - 消费电子产品(如手机、平板电脑)
    - 计算机外围设备(如显示器、键盘、鼠标)
    - 汽车电子系统(如车载充电器、娱乐系统)
    - 工业控制设备

    2. 技术参数


    电气参数
    - 电流额定值:VBUS引脚总计5A,GND引脚总计6.25A,VCONN引脚1.25A,其他引脚每针0.25A。
    - 电压额定值:48V DC
    - 功率额定值:240W
    - 温度范围:-40°C 至 +85°C
    测试和测量条件
    产品设计用于满足以下环境下的电气、机械和环境性能要求:
    - 温度:25°C ±3°C 或 65°C ±3°C
    - 湿度:80% ±3% 或 50% ±3%
    - 其他测试条件详见技术手册

    3. 产品特点和优势


    独特功能
    - 耐用性强:经过严格耐久性测试,可承受10,000次的插拔操作,确保长时间稳定运行。
    - 安全性高:具备出色的绝缘性能和接触电阻,保证安全可靠的连接。
    - 环境适应能力强:能够在广泛的温度范围内工作,并且通过了多种环境测试,如高温、低温、盐雾测试等。
    - 兼容性好:符合USB IF标准,确保与各类USB设备的良好兼容性。
    市场竞争力
    USB4151 Type C 插头凭借其高性能和高可靠性,在竞争激烈的市场中脱颖而出。其广泛的应用领域和优良的兼容性使得它成为众多电子设备的理想选择。

    4. 应用案例和使用建议


    应用案例
    - 便携式充电器:利用其大电流和高功率的优势,可以快速为移动设备充电。
    - 笔记本电脑:适合作为笔记本电脑的USB接口,提供高效的数据传输和供电能力。
    - 智能家居设备:适用于智能家居设备,如智能灯泡、安防摄像头等。
    使用建议
    - 在高温环境下使用时,确保周围有足够的散热空间,避免过热影响设备寿命。
    - 连接设备前,确保所有引脚清洁无尘,以提高连接稳定性。
    - 避免频繁插拔,以减少磨损和损坏风险。

    5. 兼容性和支持


    USB4151 Type C 插头符合USB IF标准,与其他USB Type C设备具有良好的兼容性。制造商提供全面的技术支持和售后服务,包括但不限于:
    - 技术咨询
    - 维修服务
    - 替换配件

    6. 常见问题与解决方案


    问题与解决方案
    - 问题:接触不良
    解决方案:检查所有引脚是否有灰尘或氧化物,清洁后重新插入设备。
    - 问题:无法正常工作
    解决方案:确认电源和数据线正确连接,并检查是否有短路现象。
    - 问题:插拔困难
    解决方案:确认引脚和插座对齐准确,避免过度用力导致损坏。

    7. 总结和推荐


    综合评估
    USB4151 Type C 插头是一款集高性能、高可靠性和广泛适用性于一身的产品。其出色的设计和严格的测试确保了在各种环境下的卓越表现。该产品非常适合需要高效、稳定数据传输和大功率供电的应用场景。
    推荐结论
    强烈推荐USB4151 Type C 插头作为各种USB设备的理想选择。无论是消费电子产品、计算机外围设备还是工业控制系统,它都能提供可靠的性能和安全保障。

USB4151-GF-C参数

参数
类型 USB-C (USB TYPE-C)
公母头 插头
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 48VDC
端口数 1
触头数量 24
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB4151-GF-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB4151-GF-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB4151-GF-C USB4151-GF-C数据手册
