USB3160-30-0170-1-C

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 垂直安装,贴片安装,通孔安装
供应商型号: JY-USB3160-30-0170-1-C
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3160-30-0170-1-C

USB3160-30-0170-1-C概述


    产品简介

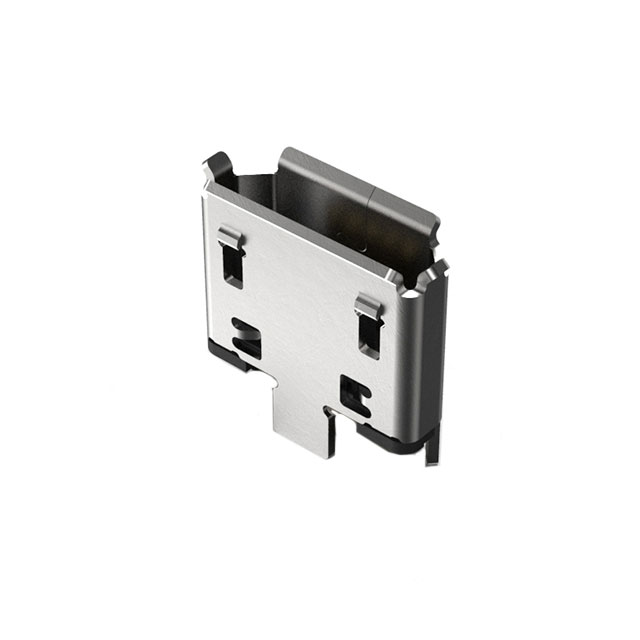

    产品名称:Micro USB Receptacle USB3160
    产品类型: Micro USB 接收器,采用 Type B 设计,具有 5 针脚,表面贴装技术(SMT),低剖面垂直设计,具备通孔壳钉及定位销。
    主要功能: 该产品主要用于连接设备和传输数据,同时支持电力传输。它能够处理最高为 2.8A 的电流和 30V AC 的电压,适用于多种电子设备的接口连接。
    应用领域: 广泛应用于智能手机、平板电脑、数码相机等移动设备以及其他需要 USB 连接的应用场合。

    技术参数


    - 电流等级: 信号引脚(引脚 2、3、4):1.0A;电源引脚(引脚 1、5):2.8A
    - 电压等级: 30V AC
    - 操作温度范围: -30°C 至 +85°C
    - 接触电阻: 低信号水平接触电阻最大值为 30mΩ
    - 绝缘电阻: 1000 MΩ 最小值
    - 介电强度: 100V AC,1 分钟内无击穿现象

    产品特点和优势


    产品特点:
    - 高可靠性: 经过严格的电气、机械和环境测试,确保在各种环境下稳定运行。
    - 低接触电阻: 低至 30mΩ 的接触电阻,保证了信号传输的质量。
    - 耐久性: 可承受高达 10,000 次插拔,满足长期使用需求。
    - 抗震抗冲击: 能够承受振动和机械冲击,保持良好的性能。
    产品优势:
    - 宽工作温度范围: 支持从 -30°C 到 +85°C 的极端环境,适合多种工业应用。
    - 高稳定性: 通过多种严格的测试验证,包括湿度测试、盐雾测试等,确保在恶劣环境中依然可靠。

    应用案例和使用建议


    应用案例:
    - 智能手机: 作为设备的充电接口和数据传输接口,确保高效稳定的数据传输和电力供应。
    - 数码相机: 支持快速数据传输,提高工作效率。
    使用建议:
    - 注意事项: 安装时需注意正确插入方向,避免过度插拔导致损坏。
    - 优化方案: 在高频使用的设备上可考虑定期检查接触情况,确保长期稳定运行。

    兼容性和支持


    兼容性:
    - 该 Micro USB Receptacle USB3160 可以与其他标准 USB 设备无缝连接,广泛适用于各类移动设备。
    支持与维护:
    - 生产厂家提供详细的技术文档和支持服务,确保用户在安装和使用过程中能够得到及时的帮助。

    常见问题与解决方案


    常见问题:
    1. 接触不良: 检查是否有灰尘或其他杂质附着,定期清洁可以有效解决问题。
    2. 外壳变形: 确保焊接过程中的温度控制在规定范围内,避免过高温度造成变形。
    解决方案:
    1. 清洁接头: 使用软布或压缩空气清洁接头部分,去除灰尘和其他杂质。
    2. 重新焊接: 在焊接过程中严格控制温度,避免过高温度导致外壳变形。

    总结和推荐


    综上所述,Micro USB Receptacle USB3160 是一款高品质、高可靠性的 USB 接口产品,具有优异的电气性能和环境适应能力。适用于各种移动设备和工业应用。我们强烈推荐此产品用于需要高质量、高可靠性的 USB 接口应用场合。

USB3160-30-0170-1-C参数

参数
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB3160-30-0170-1-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3160-30-0170-1-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3160-30-0170-1-C USB3160-30-0170-1-C数据手册

USB3160-30-0170-1-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
