USB1055-GF-L-A

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V USB-A (USB TYPE-A) USB 2.0 1 4 插头 板安装,水平安装,贴片安装,边缘安装,通孔安装
供应商型号: 3873352
供应商: 海外现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB1055-GF-L-A

USB1055-GF-L-A概述

    # 产品技术手册:USB1055 USB Type A 接收器

    产品简介


    产品概述

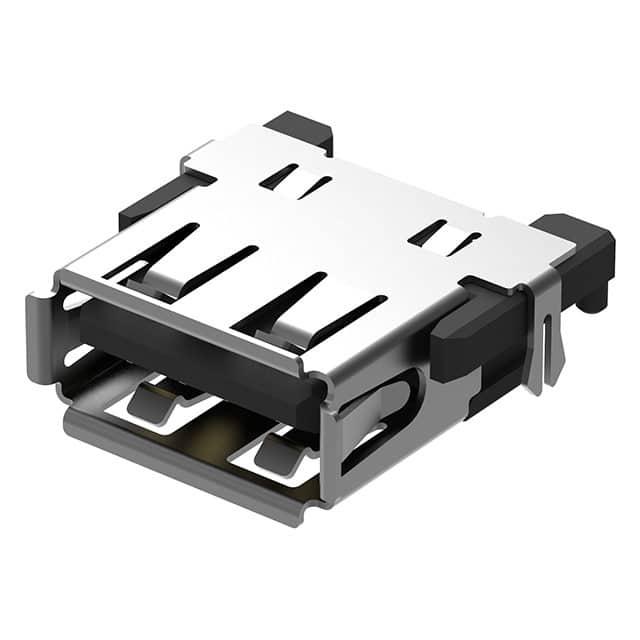

    USB1055是一款USB Type A接口的插座,具有四个引脚,适合中顶部安装,设计用于表面贴装技术(SMT)。这款产品以其3.48mm的偏移量和水平安装方式著称,能够通过塑料钉和外壳插销固定。USB1055广泛应用于消费电子产品、计算机外围设备以及需要高速数据传输的工业设备。
    主要功能
    - 支持USB 2.0协议,可提供高达480Mbps的数据传输速率。
    - 适用于多种电压和电流条件,确保在不同环境下的稳定运行。
    - 具备良好的机械强度和耐用性,适合高频使用场景。
    应用领域
    - 笔记本电脑、台式机
    - 外置硬盘、闪存驱动器
    - 游戏设备及音频设备
    - 智能家居控制中心

    技术参数


    | 参数类别 | 规格 |

    | 电流等级 | 1.5A |
    | 电压等级 | 30V |
    | 工作温度范围 | -40°C 至 +85°C |
    电气特性
    - 低接触电阻:最大30mΩ
    - 绝缘电阻:最小1000 MΩ @ 500V DC
    - 耐压测试:500V AC持续1分钟无闪烁或电弧现象,泄漏电流最大为0.5 mA
    机械特性
    - 插入力:最大3.57kgf (35N)
    - 拔出力:最小1.02kgf (10N)
    - 使用寿命:至少1500次循环
    - 振动耐受性:频率范围10-55-10Hz,位移1.52mm,历时2小时每个方向

    产品特点和优势


    独特功能
    - 高可靠性:经过严格的振动和冲击测试,确保长时间使用的稳定性。
    - 易于集成:采用SMT技术,便于自动化生产线上的批量生产。
    - 多样化配置:支持多种安装方式和接口类型,满足不同客户的需求。
    市场竞争力
    - 高效的数据传输能力结合较低的成本使其成为性价比极高的选择。
    - 广泛的认证和测试保证了产品的质量和安全性,增强了用户的信任感。

    应用案例和使用建议


    实际应用场景
    USB1055常用于构建高性能的外设连接解决方案。例如,在家庭娱乐系统中作为音视频信号传输的接口;在医疗设备中作为数据采集的关键部件。
    使用建议
    - 在高温环境下工作时,考虑增加散热措施以保护设备免受过热影响。
    - 定期检查连接器的状态,及时更换磨损严重的部件,以保持最佳性能。

    兼容性和支持


    兼容性
    USB1055与大多数符合USB 2.0标准的产品兼容,无论是主机端还是设备端均可无缝对接。
    厂商支持
    GCT公司提供了详尽的技术文档和支持服务,包括详细的安装指南和技术咨询热线,帮助用户解决各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现异常噪音 | 确认插头是否完全插入且清洁,必要时重新安装 |
    | 设备无法识别连接至USB接口的设备 | 检查连接线缆是否损坏并尝试更换 |
    | 连接器过热 | 确保周围有足够的空间进行通风 |

    总结和推荐


    产品评价
    USB1055凭借其出色的电气性能、可靠的机械结构以及广泛的适用性,在众多同类产品中脱颖而出。它不仅能满足基本的数据传输需求,还能应对复杂的工业环境挑战。
    推荐意见
    鉴于其卓越的质量和合理的定价策略,我们强烈推荐USB1055作为各类电子设备的理想选择。无论是初学者还是专业人士都将从中受益匪浅。

USB1055-GF-L-A参数

参数
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
额定电压 30V
端口数 1
安装方式 板安装,水平安装,贴片安装,边缘安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB1055-GF-L-A厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB1055-GF-L-A数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB1055-GF-L-A USB1055-GF-L-A数据手册

USB1055-GF-L-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
