首页  >  产品百科  >  FTR-B3GA4,5Z-B10

FTR-B3GA4,5Z-B10

产品分类: 信号继电器
厂牌: FUJITSU
产品描述: Fujitsu 信号继电器, FTR-B3, 线圈电压4.5V 直流, 双刀双掷, 表面贴装
供应商型号: 7903307
供应商: 海外现货
标准整包数: 1

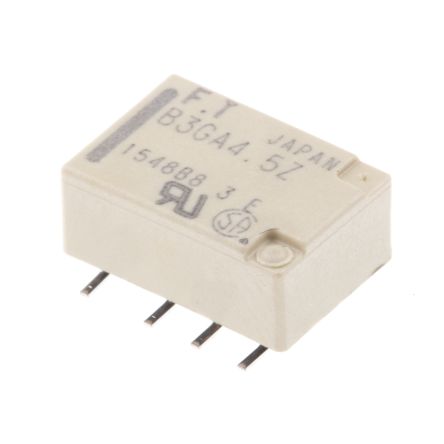

FUJITSU 信号继电器 FTR-B3GA4,5Z-B10

FTR-B3GA4,5Z-B10概述

    FTR-K1 Series Ultra Miniature Relays: Comprehensive Guide

    1. 产品简介


    FTR-K1 系列是富士通公司生产的超小型低轮廓信号继电器,适用于各种电子设备中的信号切换和控制。该系列继电器采用高性能材料制造,具备高度可靠性,广泛应用于电信、计算机网络、工业自动化等领域。

    2. 技术参数


    以下是 FTR-K1 系列继电器的技术规格和性能参数:
    | 参数 | 标准型 | 单向保持型 |
    |
    | 接触配置 | 2C(双极双掷) | 2C(双极双掷) |
    | 接触材料 | 金镍合金镀银 / 银钯镀金 | 金镍合金镀银 / 银钯镀金 |
    | 初始电阻 | ≤75 mΩ(1A,6VDC) | ≤75 mΩ(1A,6VDC) |
    | 额定负载(阻性) | 30VDC,1A / 125VAC,0.3A | 30VDC,1A / 125VAC,0.3A |
    | 最大电流 | 2A | 2A |
    | 最大切换电压 | 250VAC / 220VDC | 250VAC / 220VDC |
    | 最大切换功率 | 62.5VA / 30W | 62.5VA / 30W |
    | 最小切换负载 | 0.01mA,10mVDC | 0.01mA,10mVDC |
    | 机械寿命 | ≥50×10^6 次(3Hz) | ≥20×10^6 次(3Hz) |
    | 电气寿命 | ≥100×10^3 次(1A,30VDC) | ≥100×10^3 次(1A,30VDC) |
    | 额定功率 | 140mW - 230mW | 100mW - 120mW |
    | 工作温度范围 | -40°C 至 +85°C(无霜) | -40°C 至 +85°C(无霜) |

    3. 产品特点和优势


    - 超小型设计:高度仅为5.45mm,重量仅为0.85g,占用空间仅为87mm²,适合空间受限的应用。
    - 高可靠性:采用双叶分叉镀金银合金接触器,具有高频率响应特性。
    - 隔离性能强:隔离距离最小为1.6mm,线圈和接触之间的耐压强度可达1500VAC,抗冲击和振动能力强。
    - 低功耗:非单向保持型功耗为140mW(24V下为230mW),单向保持型功耗为100mW(24V下为120mW)。
    - 标准合规性:符合Telcordia/FCC标准,UL, CSA认证,并确认符合IEC 60950, UL1950, EN60950标准。

    4. 应用案例和使用建议


    - 应用案例:适用于电信设备、网络交换机、工业控制系统等。
    - 使用建议:
    - 在实际应用前,进行负载测试以验证最小切换负载。
    - 考虑到频率、环境条件和预期可靠性水平的不同,最小切换负载值仅供参考。

    5. 兼容性和支持


    - 兼容性:该产品主要用于表面贴装技术(SMT),具体封装型号如FTR-B3GB012Z-B10,适用于多种PCB布局。
    - 支持:制造商提供详细的安装指南和技术文档,确保用户正确安装和使用。

    6. 常见问题与解决方案


    - 问题1:最小切换负载不明确。
    - 解决方案:请在实际应用前进行负载测试,确保符合需求。
    - 问题2:继电器在特定环境下失效。
    - 解决方案:检查环境条件是否符合额定工作温度范围,并确认是否有其他外部因素干扰。

    7. 总结和推荐


    总体评价:
    FTR-K1 系列继电器凭借其小巧的体积、高可靠性、低功耗和良好的环境适应性,在信号切换和控制应用中表现出色。其在多个领域的广泛应用证明了其卓越的市场竞争力。
    推荐结论:
    鉴于其出色的性能和广泛的适用性,强烈推荐使用 FTR-K1 系列继电器,尤其是在需要高效、可靠信号切换的场合。

FTR-B3GA4,5Z-B10参数

参数
绝缘 -
直流线圈电压 4.5V
插入损耗 -
释放时间 -
最大开关电流 1A
运行时间 -
触头外形 -
线圈电阻 145Ω
线圈电流 -
负载电流额定值 -
直流开关电压 220V
交流开关电压 250V
交流线圈电压 -
长*宽*高 10.6mm*7.2mm*7.2mm
安装方式 贴片安装

FTR-B3GA4,5Z-B10厂商介绍

FUJITSU(富士通)是一家总部位于日本的全球性信息技术和服务公司,成立于1935年,最初以生产电信设备起家,后发展成为提供广泛的IT产品和服务的企业。FUJITSU的主营产品分类包括:

1. 硬件产品:包括服务器、存储设备、网络设备、个人电脑等。
2. 软件产品:涵盖企业资源规划(ERP)系统、客户关系管理(CRM)系统、安全软件等。
3. 服务:提供IT咨询、系统集成、外包服务、云服务等。

FUJITSU的产品和解决方案广泛应用于金融、政府、医疗、教育、制造业等多个领域。

FUJITSU的优势在于:

1. 技术创新:富士通持续投入研发,拥有多项专利技术,尤其在高性能计算、人工智能、大数据和云计算领域。
2. 全球布局:在全球多个国家和地区设有分支机构,能够提供本地化服务。
3. 安全可靠:富士通的产品以高安全性和稳定性著称,尤其在金融和政府领域。
4. 定制化服务:能够根据客户需求提供定制化的解决方案,满足不同行业的特定需求。

FTR-B3GA4,5Z-B10数据手册

厂牌 PDF简要描述 下载
FUJITSU 信号继电器 FUJITSU FTR-B3GA4,5Z-B10 FTR-B3GA4,5Z-B10数据手册

FTR-B3GA4,5Z-B10封装设计

查看详情并下载
Symbol
Footprint
3D Model
