FTR-B3GA4.5Z

产品分类: 信号继电器
厂牌: FUJITSU
产品描述: Fujitsu 信号继电器, FTR-B3, 线圈电压4.5V 直流, 双刀双掷, 表面贴装
供应商型号: FTR-B3GA4.5Z
供应商: 云汉优选
标准整包数: 50

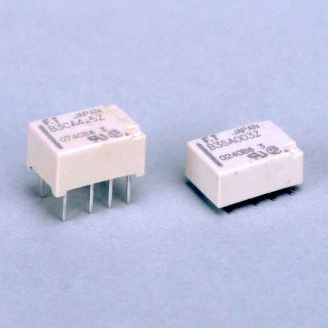

FUJITSU 信号继电器 FTR-B3GA4.5Z

FTR-B3GA4.5Z概述


    产品简介


    FTR-B3 系列超小型低轮廓信号继电器
    FTR-B3系列是一款适用于多种应用的超小型低轮廓信号继电器。该系列产品采用分叉接触设计,提供2极-2安培的高可靠性。这些继电器被广泛应用于电信、工业控制、消费电子和其他需要高可靠性的场合。该系列继电器具有卓越的高频特性和紧凑的封装尺寸,使其在空间受限的应用环境中尤为适用。

    技术参数


    基本参数:
    - 类型:DPDT(双掷双开)
    - 尺寸:高度 5.45mm,重量 0.85g,安装空间 87mm²
    - 接触材料:金覆银镍/金覆银钯
    电气参数:
    - 接触电阻:初始值最大 75mΩ(1A,6VDC)
    - 额定电流:2A
    - 额定电压:1.5~24VDC
    - 最大切换功率:62.5VA / 30W
    - 功耗:非锁存型 140mW(230mW @ 24V),锁存型 100mW(120mW @ 24V)
    工作环境:
    - 操作温度范围:-40°C 到 +85°C(无霜)
    - 存储温度/湿度:-40°C 到 +85°C / 5% 到 85% RH(无霜)
    绝缘性能:
    - 隔离距离:最小 1.6mm
    - 绝缘电阻:初始值最小 1,000MΩ(500VDC)
    - 耐压强度:线圈与接点之间 1,500VAC(50/60Hz,1分钟)
    机械性能:
    - 机械寿命:非锁存型最小 50 x 10⁶次操作,锁存型最小 20 x 10⁶次操作
    - 电寿命:额定负载下最小 100 x 10³次操作(1A,30VDC;0.3A,125VAC)

    产品特点和优势


    1. 高度集成化设计:超小型低轮廓设计使得FTR-B3系列继电器非常适合在空间有限的应用中使用。
    2. 高可靠性:采用分叉接触设计和金覆银镍/金覆银钯接触材料,确保长期稳定可靠的运行。
    3. 优异的电气特性:具备高频率特性,能够满足高频电路的要求。
    4. 符合多项标准:该系列继电器符合Telcordia、FCC Part 68、UL、CSA等国际认证标准。

    应用案例和使用建议


    应用场景:
    - 电信设备:如光网络交换机、光纤收发器等。
    - 工业控制:如自动化生产线、机器人控制等。
    - 消费电子:如家用电器、智能家居系统等。
    使用建议:
    - 在实际应用中,由于参考值可能因切换频率、环境条件和预期可靠性水平而有所不同,建议在实际负载下进行确认测试。
    - 注意选择合适的焊接条件,避免过高的温度导致元件损坏。

    兼容性和支持


    兼容性:
    - 该系列继电器与其他同类设备兼容,支持各种不同的应用环境。
    支持和维护:
    - 供应商提供详细的安装指南和技术支持文档,以便用户更好地使用和维护该产品。

    常见问题与解决方案


    1. 问题:继电器在安装过程中出现误动作。
    - 解决方案:确保按照内部接线图正确连接继电器的引脚,并在运输和安装过程中尽量减少震动。
    2. 问题:继电器在高温环境下表现不佳。
    - 解决方案:请参考供应商提供的温度曲线,确保继电器在指定的温度范围内工作。
    3. 问题:在焊接过程中出现锡须。
    - 解决方案:建议使用符合RoHS标准的无铅焊料,并严格按照推荐的焊接条件进行焊接。

    总结和推荐


    综合评估:
    FTR-B3系列继电器以其紧凑的设计、高可靠性和优良的电气性能,在多个领域都有着出色的表现。特别是在空间受限的应用环境中,其独特的优点使其成为最佳选择之一。
    推荐:
    强烈推荐使用FTR-B3系列继电器,特别是对于那些需要在狭小空间内实现高可靠性和高频率特性的应用。该产品不仅满足了严格的行业标准,还提供了良好的技术支持和售后服务。

FTR-B3GA4.5Z参数

参数
最大开关电流 2A
负载电流额定值 -
线圈电流 31.03mA
直流开关电压 220V
交流线圈电压 -
线圈电阻 145Ω
交流开关电压 250V
绝缘 -
释放时间 3ms
插入损耗 -
直流线圈电压 4.5V
运行时间 3ms
触头外形 2 Form C (DPDT-NO, NC)
长*宽*高 10.6mm(长度)*8.2mm(高度)
安装方式 贴片安装
应用等级 工业级

FTR-B3GA4.5Z厂商介绍

FUJITSU(富士通)是一家总部位于日本的全球性信息技术和服务公司,成立于1935年,最初以生产电信设备起家,后发展成为提供广泛的IT产品和服务的企业。FUJITSU的主营产品分类包括:

1. 硬件产品:包括服务器、存储设备、网络设备、个人电脑等。
2. 软件产品:涵盖企业资源规划(ERP)系统、客户关系管理(CRM)系统、安全软件等。
3. 服务:提供IT咨询、系统集成、外包服务、云服务等。

FUJITSU的产品和解决方案广泛应用于金融、政府、医疗、教育、制造业等多个领域。

FUJITSU的优势在于:

1. 技术创新:富士通持续投入研发,拥有多项专利技术,尤其在高性能计算、人工智能、大数据和云计算领域。
2. 全球布局:在全球多个国家和地区设有分支机构,能够提供本地化服务。
3. 安全可靠:富士通的产品以高安全性和稳定性著称,尤其在金融和政府领域。
4. 定制化服务:能够根据客户需求提供定制化的解决方案,满足不同行业的特定需求。

FTR-B3GA4.5Z数据手册

厂牌 PDF简要描述 下载
FUJITSU 信号继电器 FUJITSU FTR-B3GA4.5Z FTR-B3GA4.5Z数据手册

FTR-B3GA4.5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 3.9286
2000+ ¥ 3.7079
库存: 10000
起订量: 200 增量: 50
交货地:
最小起订量为:200
合计: ¥ 785.72
