VDRIVE3-LD

产品分类: 工具-嵌入式系统
产品描述: USB Host Application Module 1.8V/2.5V/3.3V/5V
供应商型号: 10B-2419938-4
供应商: 国内现货
标准整包数: 1

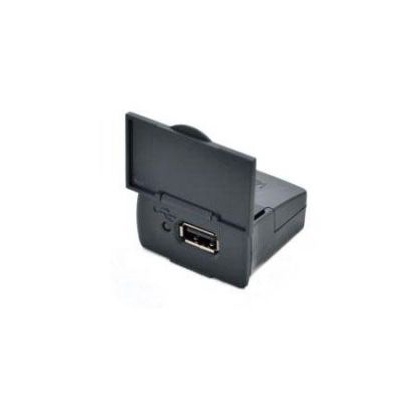

FUTURE TECHNOLOGY DEVICES INTERNATIONAL 工具-嵌入式系统 VDRIVE3-LD

VDRIVE3-LD概述


    产品简介

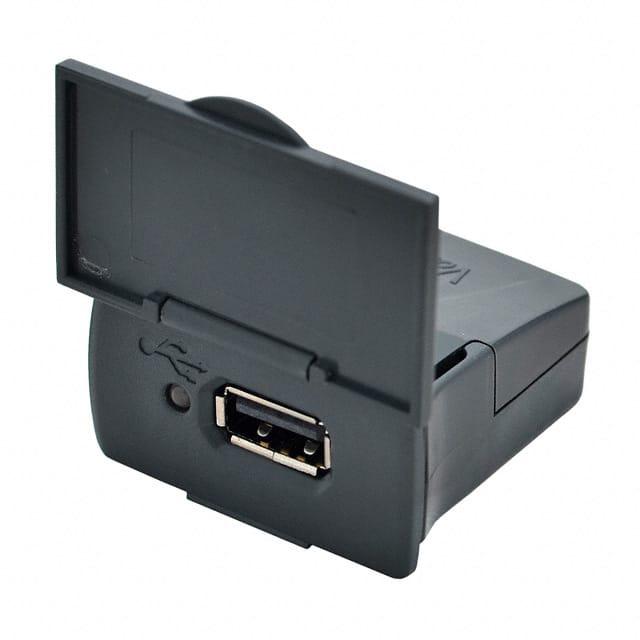

    VDrive3 是一款集成在封闭外壳内的USB主机/微控制器应用模块,适用于快速便捷地集成UART/SPI应用与USB客户端设备。VDrive3配备了可选的VDrive3-LD版本,提供了一个盖子来覆盖USB端口,从而在恶劣环境中提供额外保护。它采用FTDI公司的Vinculum-II(VNC2-48L1B)双USB主机控制器集成电路,可利用UART接口或Vinculum-II调试模块连接器进行重新编程。
    主要功能:支持UART/SPI通信、支持快速便捷的USB闪存盘或其他USB客户端设备集成、可重新编程的默认固件V2DAP。
    应用领域:适用于数据日志记录、文件处理、工业控制、消费电子等领域。

    技术参数


    - 封装类型:全封闭外壳设计
    - 主控芯片:VNC2-48L1B
    - 电源电压:3.3V
    - 接口:UART/SPI、USB
    - 最大数据传输速率:SPI接口可达48MHz
    - 存储容量:测试过的最大容量为8GB
    - 温度范围:存储温度-40°C至85°C,工作温度-30°C至85°C
    - 接口配置:UART/SPI接口可通过跳线选择
    - 信号:支持RTS#、CTS#、RI#/WU、GND等信号

    产品特点和优势


    VDrive3 以其高性能、灵活性和易用性脱颖而出。以下是其主要特点和优势:
    - Vinculum-II微控制器/USB主机控制器集成电路:集成了双USB主机控制器功能。
    - 可编程性和自定义能力:用户可以通过重新编程自定义固件。
    - 高速SPI接口:最高可达48MHz的数据传输速度,确保高效数据传输。
    - 多种通信接口:提供UART和SPI两种通信接口。
    - 兼容性强:可以与多种微控制器和外围设备无缝对接。
    - 环境适应性:提供保护盖以应对恶劣环境。

    应用案例和使用建议


    应用案例
    一个典型的应用实例是VDrive3与PIC微控制器集成,用于数据日志记录。在该应用中,VDrive3连接到微控制器并与其他外围组件一起构成一个基于闪存盘的数据记录器。模拟信号可以从各种传感器获取,并通过10位模数转换器输入到PIC18F1320中,然后将ASCII值写入到与VDrive3模块相连的USB闪存盘上的CSV文件中。
    使用建议
    - 在选择合适的电源时,应注意VDrive3的工作电压范围为3.3V。
    - 使用UART模式时,需确保配置正确的波特率。
    - 在开发过程中,可以利用VDrive3提供的自定义固件功能进行固件更新,以提高系统的适应性和可靠性。
    - 考虑到VDrive3的高温工作范围,建议在设计中加入散热措施以防止过热。

    兼容性和支持


    VDrive3具有良好的兼容性,可以与多种微控制器和外围设备无缝对接。FTDI公司提供了丰富的支持文档和技术资源,包括VNC2系列固件的详细说明和Android支持更新。用户可以通过电子邮件、电话或网站获得技术支持和软件更新服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | USB端口无法识别 | 检查USB线缆连接是否正常,尝试更换USB线缆。 |
    | 数据传输不稳定 | 检查系统设置,确认波特率、数据位、停止位和校验位配置正确。 |
    | 无法进入编程模式 | 检查跳线设置是否正确,确保已将VDrive3设置为UART模式。 |

    总结和推荐


    综上所述,VDrive3是一款强大且灵活的USB主机/微控制器应用模块,适合快速集成UART/SPI应用与USB客户端设备。其出色的性能、易于使用的特性和丰富的功能使其成为众多应用的理想选择。我们强烈推荐在数据日志记录、工业控制和消费电子产品中使用VDrive3,因为它能够显著提升系统的稳定性和性能。

VDRIVE3-LD参数

参数
长*宽*高 41.76mm*41.29mm*20.45mm
零件状态 在售
包装方式 散装

VDRIVE3-LD厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

VDRIVE3-LD数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 工具-嵌入式系统 FUTURE TECHNOLOGY DEVICES INTERNATIONAL VDRIVE3-LD VDRIVE3-LD数据手册

VDRIVE3-LD封装设计

查看详情并下载
Symbol
Footprint
3D Model
