VDRIVE2

产品分类: 工具-嵌入式系统
产品描述: FTDI Chip接口板, 无线通信开发工具
供应商型号: 1615834
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 工具-嵌入式系统 VDRIVE2

VDRIVE2概述

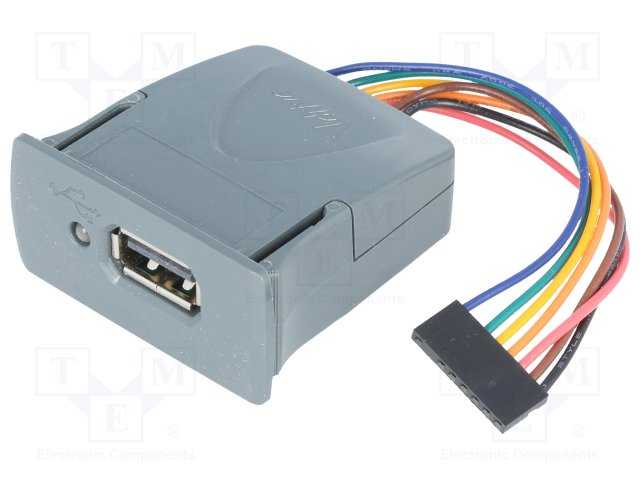

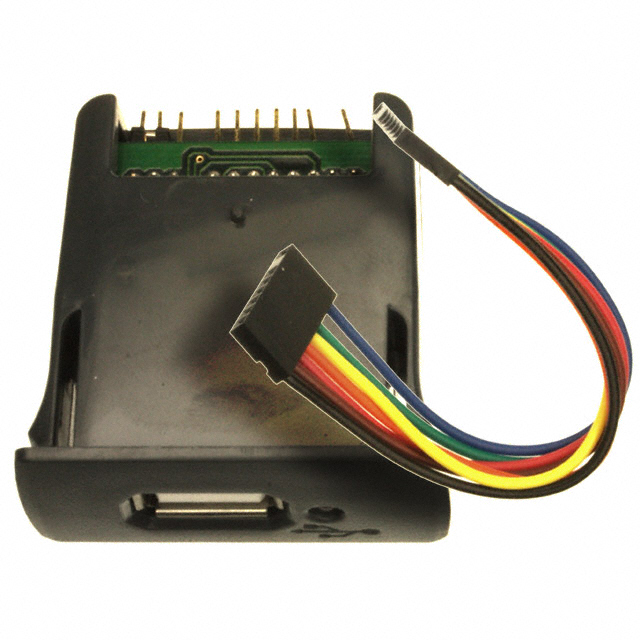

    # VDrive2 Vinculum VNC1L 模块技术手册

    产品简介


    VDrive2 Vinculum VNC1L 模块是 Future Technology Devices International Ltd. 开发的一款嵌入式 USB 主机控制器模块,适用于需要添加 USB 接口的产品设计。该模块通过简单的四条信号线(外加 5V 电源和地)即可连接到现有设备,为普通家用设备(如家庭用品、机顶盒等)以及工业设备(如数据记录器、可升级软件产品等)提供 USB 主机功能支持。模块采用 F.T.D.I 的 VNC1L 嵌入式芯片,集成了 USB 主机控制、数据传输以及文件系统管理功能,极大简化了 USB 设备的开发过程。

    技术参数


    | 参数名称 | 技术指标 |

    | 芯片型号 | VNC1L 嵌入式 USB 主机控制器 |
    | USB 接口 | USB-A 类型插座 |
    | 供电电压 | 单一 3.3V 电源输入 |
    | 数据接口 | 支持 UART 和 SPI 接口 |
    | 通信速率 | SPI 最高可达 12MHz |
    | 引脚数量 | 8-pin(2mm 间距) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装尺寸 | 41.76 mm x 17.4 mm x 2.5 mm |
    | 协议支持 | FAT 文件系统透明化支持 |

    产品特点和优势


    1. 集成度高:内置 MCU 和闪存,能够处理 USB 主机接口和数据传输功能。
    2. 灵活性强:可通过跳线选择 UART 或 SPI 模式,适应不同应用需求。
    3. 操作简便:采用 VDAP 固件,支持通过 USB 存储设备或串口更新固件。
    4. 易于集成:模块化设计,体积小巧,便于嵌入各类电子产品。
    5. 环境友好:无铅、符合 RoHS 标准。

    应用案例和使用建议


    应用案例
    VDrive2 模块常用于以下场景:
    - 数据记录仪:配合 PIC 微控制器,可实现模拟信号采集并存储到 USB 闪存盘。
    - 家庭设备:例如智能音响、电视盒子等,支持外部存储设备的读写功能。
    使用建议
    - 在使用 SPI 接口时,需确保 CS 引脚被正确配置以避免通信错误。
    - 若需扩展更多功能,建议结合硬件资源设计扩展板。
    - 调试过程中注意观察 LED 指示灯的状态,有助于快速定位问题。

    兼容性和支持


    兼容性:
    VDrive2 可与多种标准 USB 设备兼容,包括 USB 闪存盘、键盘、鼠标等。此外,其与 PIC 微控制器接口具有良好的兼容性。
    支持服务:
    - 提供原理图、代码及固件下载链接。
    - 技术支持邮箱:support1@ftdichip.com。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法识别 USB 设备 | 确认 USB 连接是否正常,检查跳线设置 |
    | 数据传输不稳定 | 调整 SPI 时钟频率,降低干扰 |
    | 固件更新失败 | 使用专用工具检查 USB 驱动是否安装正确 |

    总结和推荐


    VDrive2 Vinculum VNC1L 模块以其强大的功能、灵活的应用方式以及便捷的操作,成为一款极具竞争力的 USB 主机解决方案。尤其适合需要快速开发 USB 功能的项目。其紧凑的设计、高度集成的特性以及丰富的技术支持使其在市场上具有明显优势。
    推荐指数:★★★★★
    此模块适用于工业和消费电子领域的广泛用途,值得开发人员和制造商选用。

VDRIVE2参数

参数
长*宽*高 41.76mm*41.29mm*20.45mm
零件状态 在售
包装方式 散装

VDRIVE2厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

VDRIVE2数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 工具-嵌入式系统 FUTURE TECHNOLOGY DEVICES INTERNATIONAL VDRIVE2 VDRIVE2数据手册

VDRIVE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
